实点科技I/O产品在光伏电池片拆包上料设备上的应用

光伏电池片产线对来料处理环节的洁净度与取放可靠性要求较高，电池片质脆易损，拆包与取放过程中的到位检测、距离反馈和外观识别直接影响后道工序的质量与节拍稳定。分布式部署的I/O模块、阀岛与工业交换机正成为该类设备自动化控制的主流选择。本期案例以电池片拆包上料设备为对象，展现实点科技XB6S系列插片式I/O、C3系列阀岛与SW4系列工业交换机的综合应用实践。

本期案例使用的实点科技产品

XB6S系列插片式I/O

（XB6S-PN2002、XB6S-1600、

XB6S-0016B、XB6S-A80ID）

C3系列阀岛

SW4系列工业交换机

（SW4-GUP16D、SW4-HUP08D）

一、设备介绍

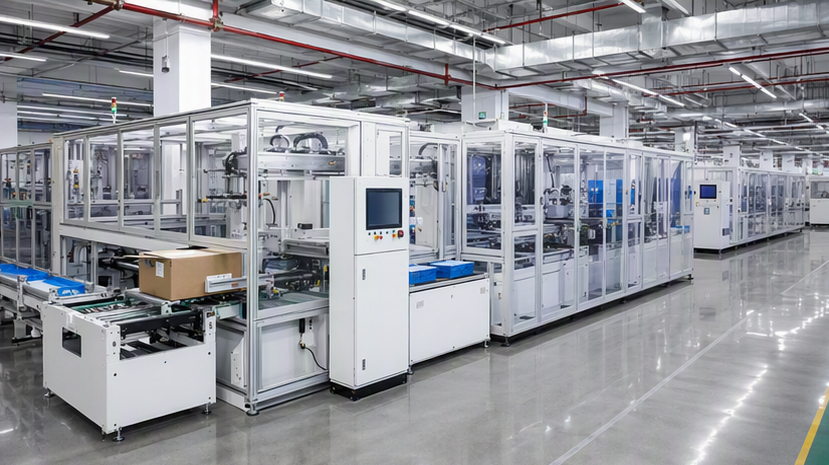

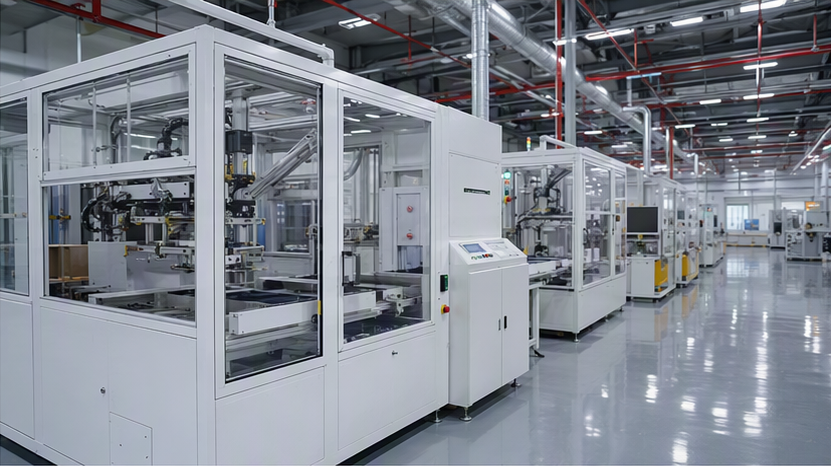

电池片拆包上料设备用于光伏电池片的来料拆包与自动上料，由拆包工位、取盖板工位与料盒输送单元组成。电池片以整箱包装来料，设备依次完成箱体定位、开箱取盖、去除包装材料与逐片取料，并将电池片放入料盒送入下道工序。主要作业流程如下：

二、实点科技解决方案

拆包上料环节的自动化控制涉及多类信号与动作：箱体到位、夹爪位置等开关量信号，取放距离相关的测距信号，以及电池片外观的视觉识别；同时需驱动气动夹爪完成多组取放动作。各控制点分布在拆包、取盖板不同工位，信号类型涵盖开关量输入、模拟量输入与气动输出，对采集、驱动与数据交互的协同性要求较高。电池片质脆易损，取放动作需要到位与距离反馈保障准确执行，破损风险需在取片环节即时识别，避免流入后道。

本方案采用XB6S系列插片式I/O、C3系列阀岛与SW4系列工业交换机的组合：开关量到位信号与测距模拟量信号经XB6S系列插片式I/O就近采集，气动动作由C3系列阀岛就近驱动，摄像头图像经SW4系列工业交换机转发上传至工控机完成破损检测；视觉判定结果与控制数据一同汇入西门子S7-1500 PLC统一调度，采集、识别与执行在拆包环节内协同完成。

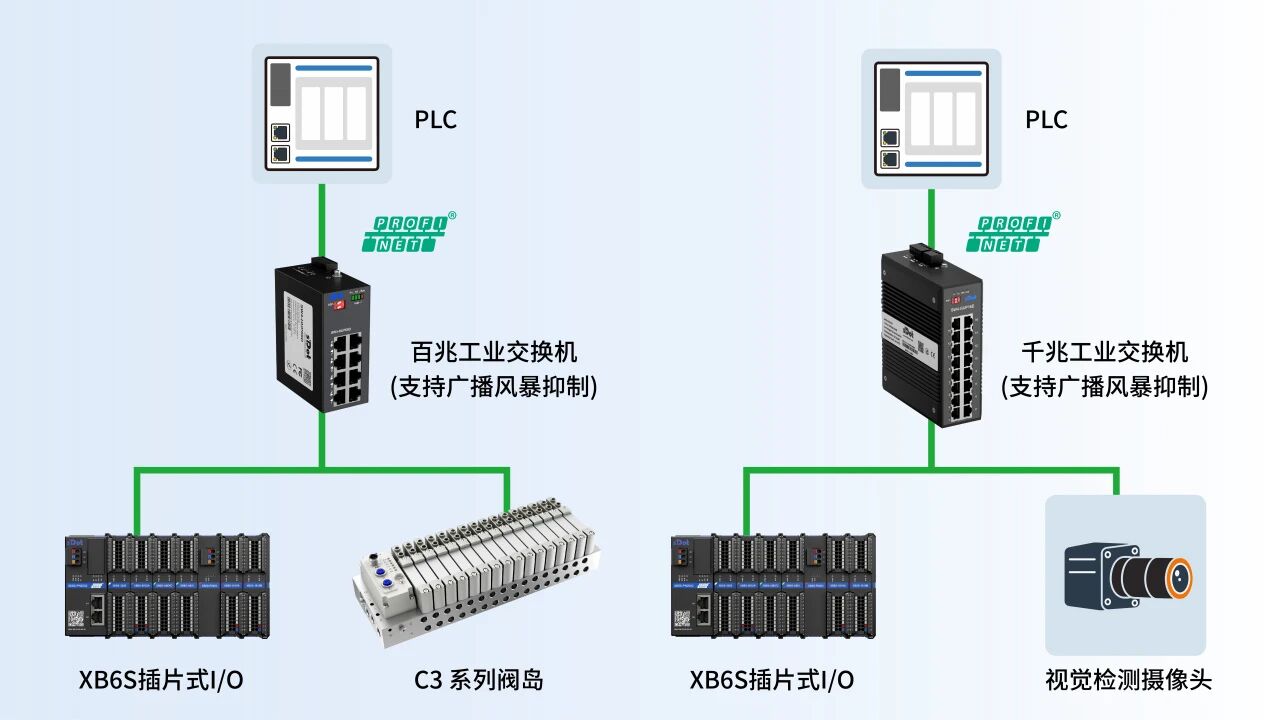

三、方案构架

控制层：

西门子S7-1500 PLC作为核心控制器，负责拆包上料流程的逻辑调度与节拍协同；工控机运行视觉程序，完成电池片破损识别。

网络层：

XB6S系列插片式I/O与C3系列阀岛以PROFINET接入PLC；SW4系列工业交换机（SW4-GUP16D、SW4-HUP08D）作为网络汇聚节点，承载PLC、远程I/O站点、摄像头与工控机之间的数据交互。

现场层：

拆包工位由PROFINET耦合器XB6S-PN2002挂接数字量输入模块XB6S-1600与数字量输出模块XB6S-0016B：输入模块采集包装箱到位信号，输出模块驱动电磁阀控制定位气缸，完成箱体的夹紧与放松；模拟量模块XB6S-A80ID连接激光测距传感器，为取放动作提供距离反馈；取盖板工位由C3系列阀岛驱动气动机械夹爪，完成开箱取盖、去除包装与取片放料等气动动作。

四、应用效果

五、实点科技I/O产品

【XB6S系列插片式I/O】适配多种总线协议，拥有运动控制、串行通讯等功能模块；产品经过严格的EMC测试，超强抗扰，拒绝掉线；支持诊断、告警、异常日志记录，智能反馈，使用便捷。

【C3系列阀岛】最多支持24位双电控电磁阀配置，IP65防护等级；自有品牌电磁阀，低功耗设计，支持在线固件升级。气嘴规格、阀位类型可按现场工艺需求灵活配置。

【SW4系列工业交换机】覆盖非管理型与管理型，端口密度涵盖5口、8口、16口，可选POE供电及SFP光口形态，适配绝大多数工业以太网组网场景。
