XB6-EI2002ST模块通讯常见问题

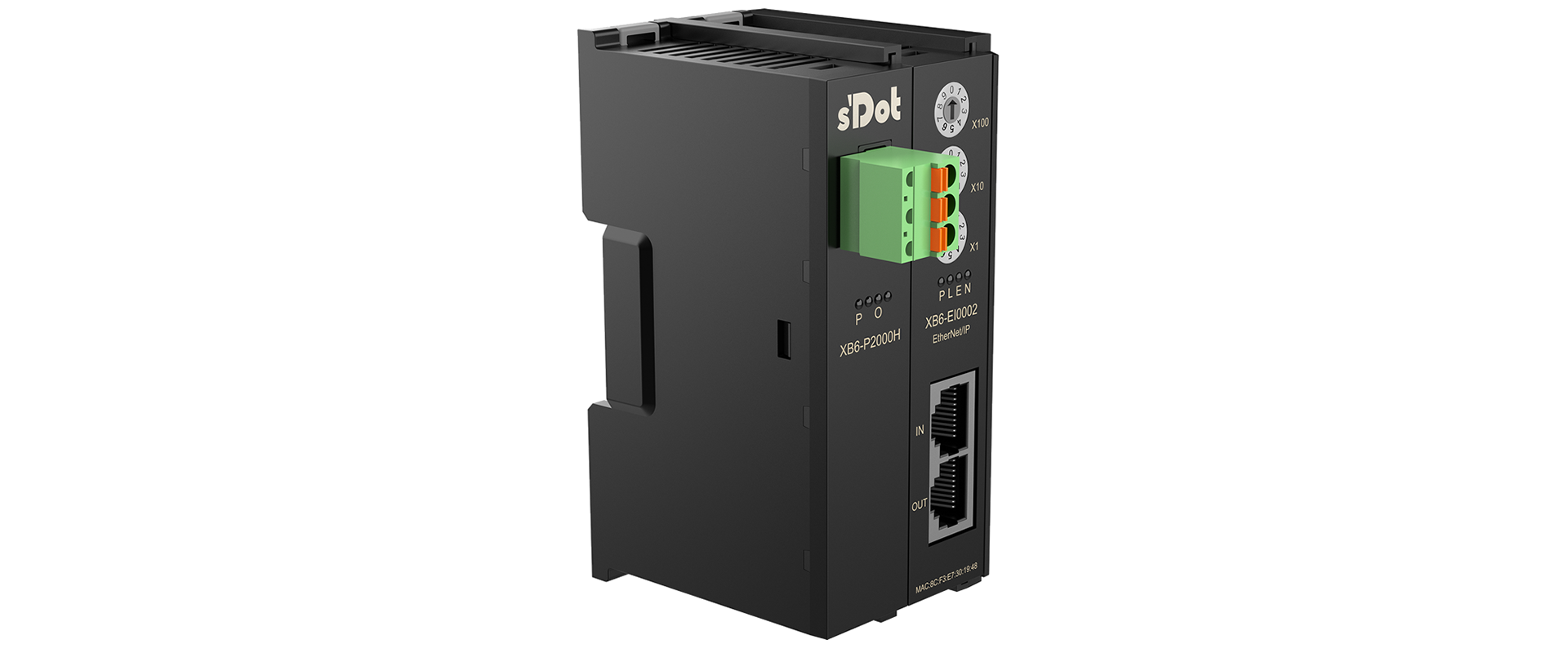

↑ XB6-EI2002ST

XB6-EI0002作为实点科技EIP插片式耦合器从站模块，搭配数字量、模拟量以及功能模块，常用于和基恩士、欧姆龙、汇川、松下等主站PLC适配通讯。

在使用过程中，如果遇到通讯不上的问题，可以从以下几个方面进行排查：

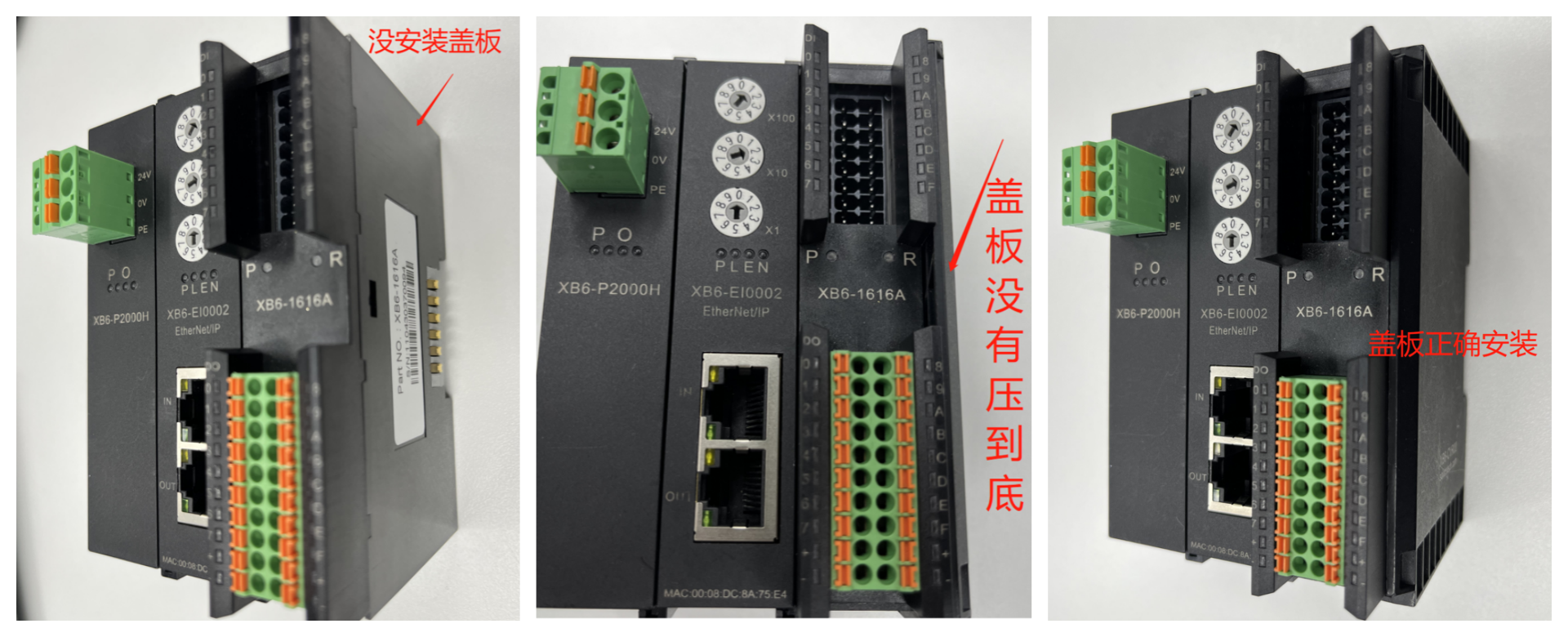

一 、模块最后面终端盖板没盖或没压紧

二、EDS文件版本与耦合器硬件不匹配

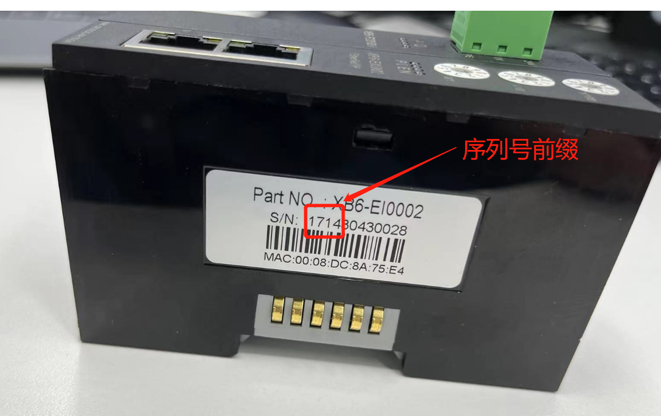

拆下XB6-EI0002耦合器模块，查看耦合器模块侧面的S/N序列号，通过序列号前缀，选用对应EDS文件（EDS文件可从官网下载或联系技术支持获取）。

由于EDS导入后，主站软件中显示的Rev版本都是1.1，建议在导入EDS后，在注释中加入相关EDS版本信息，方便后期维护。

三 、上下行字节长度计算错误、IO Module没有配置

1、上下行字节长度计算错误

（注：按分配值计算，XB6-EI0002耦合器自身占用4字节输入）

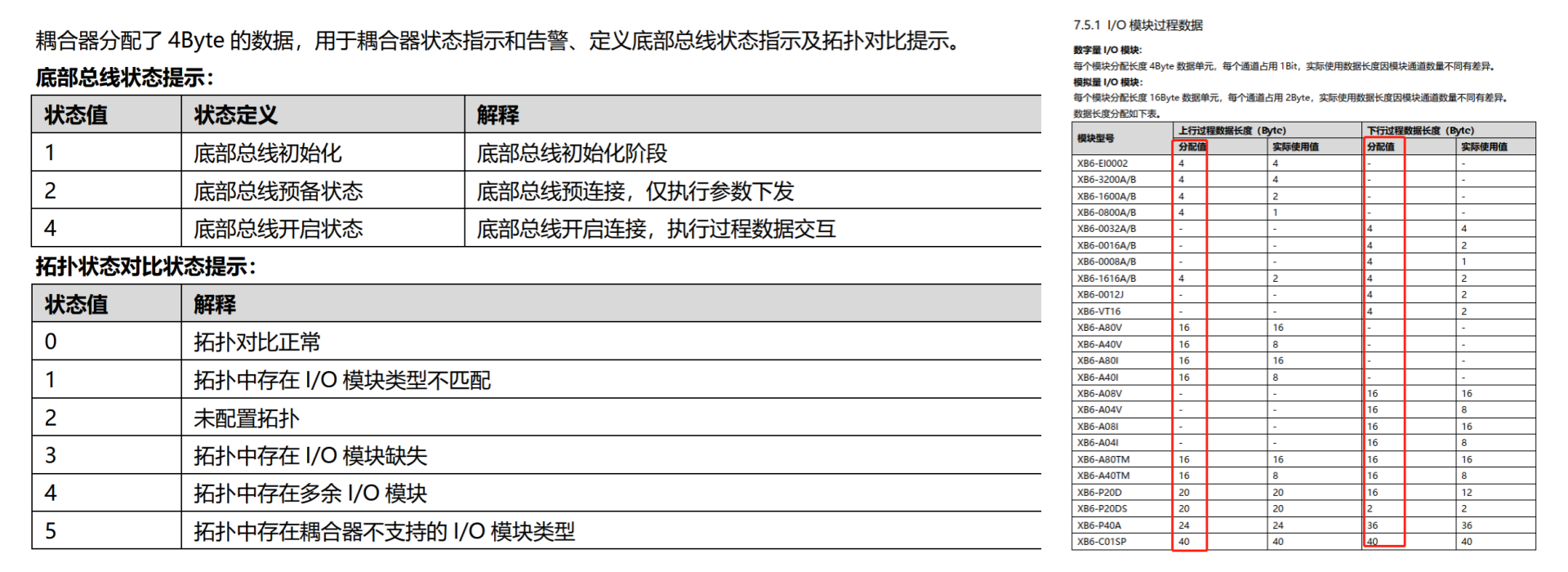

耦合器占用4字节输入作为状态反馈字，定义如下：

Produced Data Size（输入字节长度/上行字节长度/T->O）

Consumed Data Size（输出字节长度/下行字节长度/O->T）

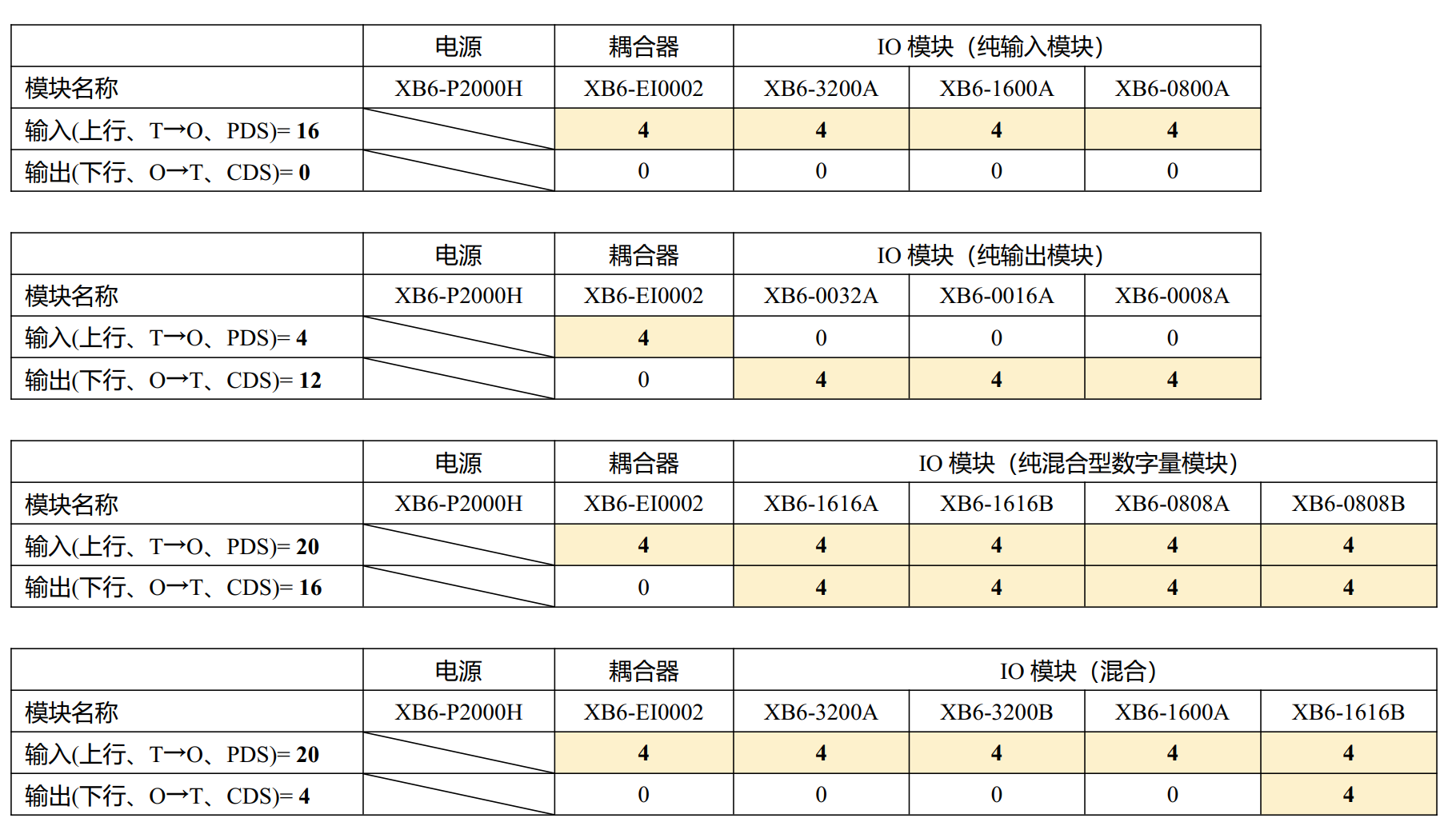

上下行字节长度计算举例：

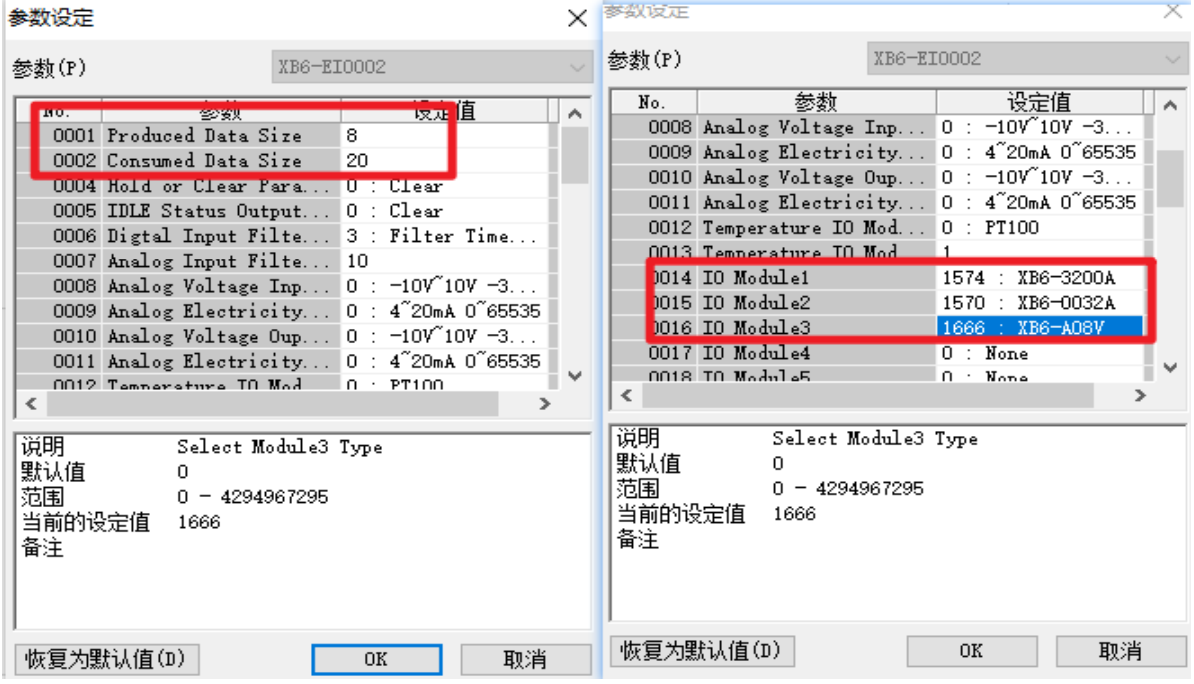

2、IO Module没有配置或配置错误

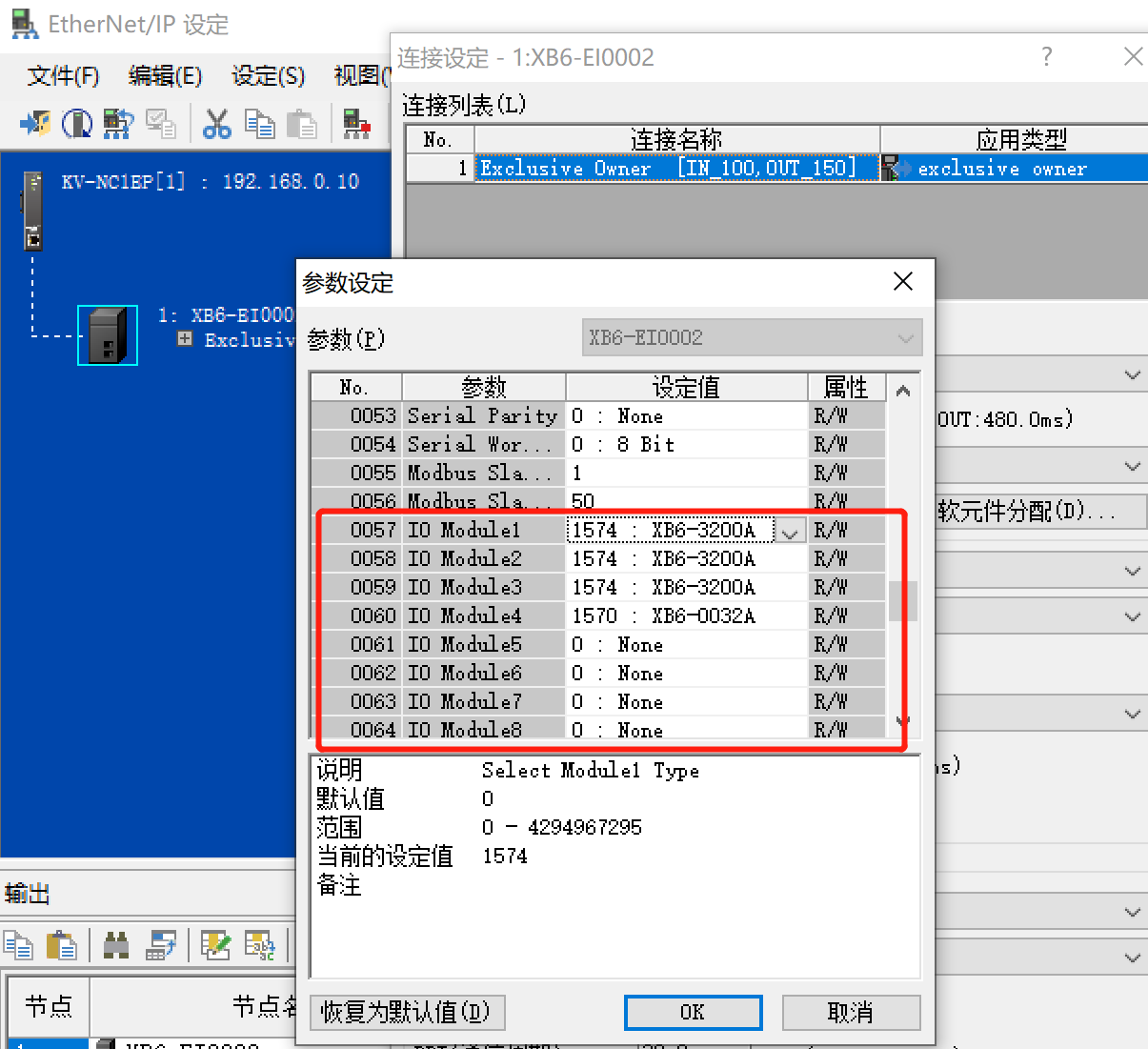

（注：IO Module1- IO Module32配置顺序、模块型号要和实际硬件保持一致！）

按照上述操作，当监视耦合器状态反馈字为4和0，且耦合器P、L、N灯常亮、E灯灭，IO模块P、R灯常亮，则通讯成功！
