如何将XB6S-EI2002搭配XB6S-C01SP配置为ModbusRTU主站？

本文速览

1.演示产品

XB6S-EI2002+XB6S-C01SP

2.配置工具

IOConfigTool

3.通讯模式

XB6S-C01SP配置为ModbusRTU主站

4.演示从站

Modbus Slave串口调试软件（03/06功能码读写）

5.核心操作

设置串口通讯参数→逐节点配置Modbus命令代码→下发配置→通过上行/下行地址读写与状态判断

6.关键注意

主站与从站串口参数须完全一致；响应较慢的从站设备适当延长响应超时与轮询延时

XB6S-EI2002是实点科技EtherNet/IP协议插片式耦合器，XB6S-C01SP是串口通讯模块。两者搭配使用时，XB6S-EI2002负责与PLC的EtherNet/IP通讯，XB6S-C01SP负责串口侧的ModbusRTU主站功能——即在IOConfigTool中完成配置后，由XB6S-C01SP作为主站主动读写第三方的ModbusRTU从站设备。那么具体如何设置串口通讯参数、逐节点配置Modbus命令，并通过上位机下行与上行地址完成读写控制及通讯状态判断？

整体配置分为四个环节：明确从站读写需求→上位机设置串口通讯参数→逐节点填写Modbus命令代码并下发→通过下行地址与上行地址实现读写操作与状态监控。本文以支持ModbusRTU协议的串口调试软件Modbus Slave作为演示从站，分别通过03功能码读2个寄存器和06功能码写2个寄存器，完整演示配置全过程。

一、演示从站说明

本例以支持ModbusRTU协议的串口调试软件Modbus Slave作为从站进行案例配置：

 · 03功能码：读2个寄存器

 · 10功能码：写2个寄存器

二、上位机配置串口通讯参数

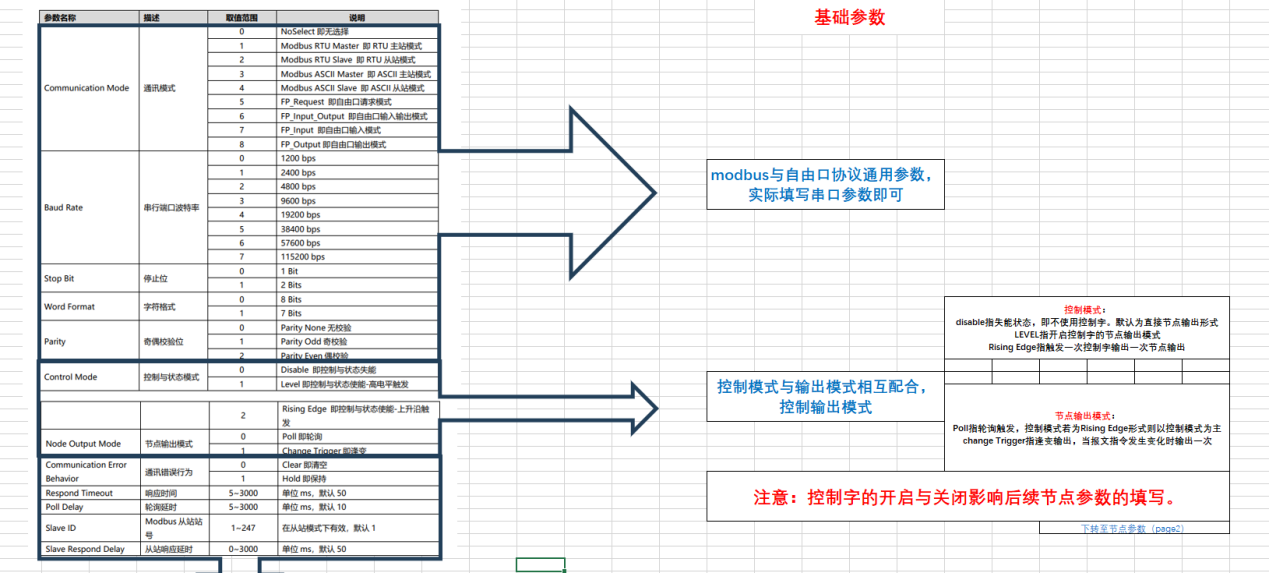

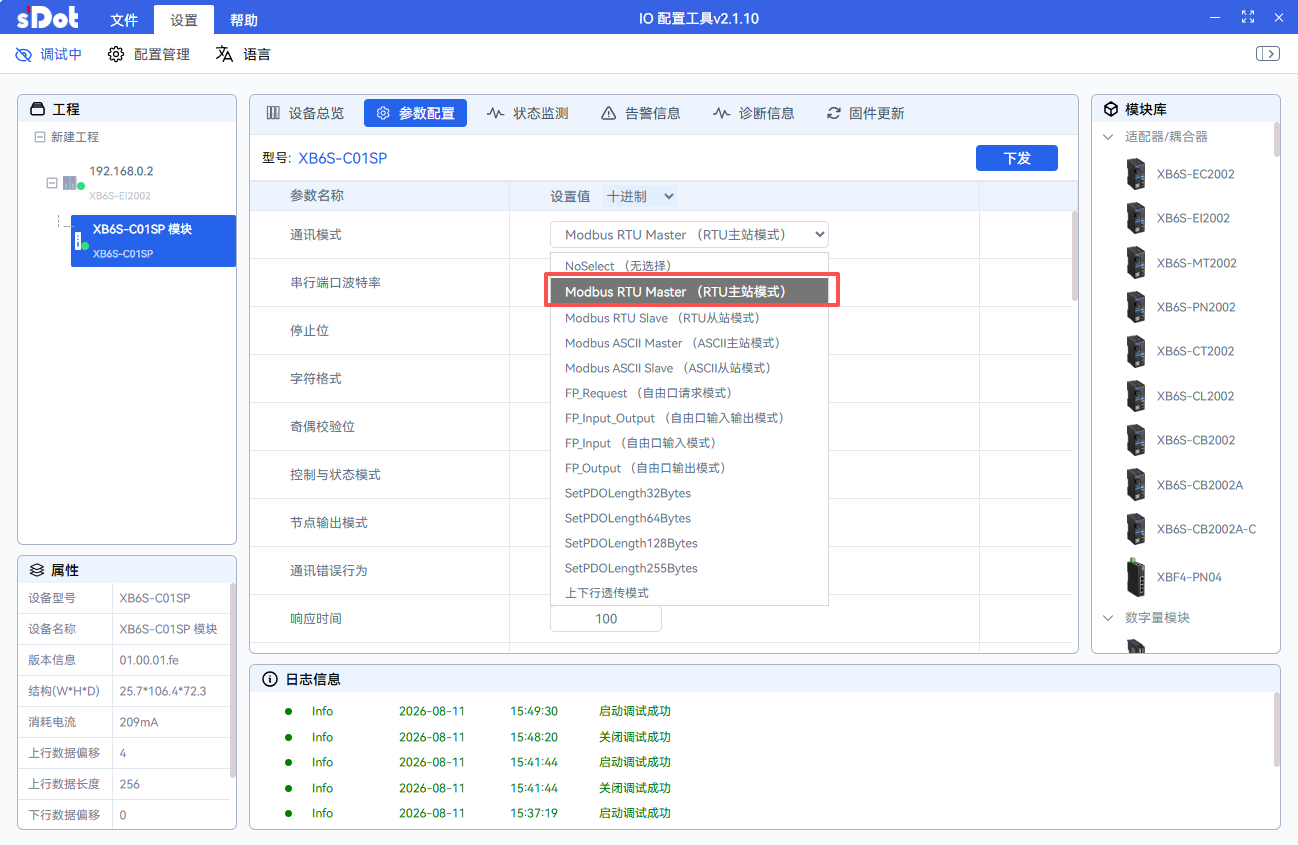

1、设置通讯模式为ModbusRTU主站

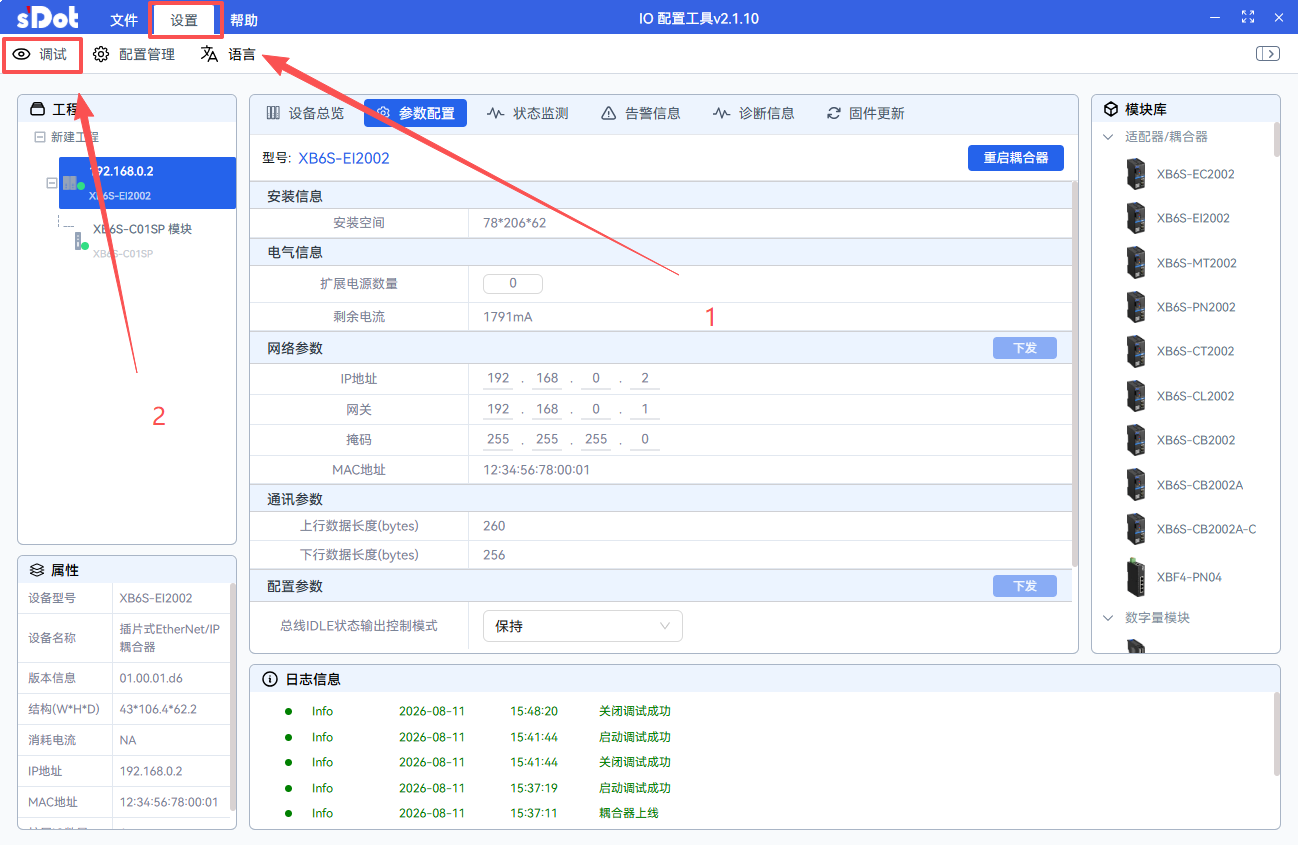

通过上位机软件扫描到模块以后，点击“设置”→“调试”进入调试模式中，随后选中XB6S-C01SP模块，点击“参数配置”→“通信模式”，将通讯模式设置为“ModbusRTU主站”。

2、匹配串口参数

波特率、停止位、字符格式、校验方式根据从站的串口参数对应填写，确保主站与从站配置完全一致。

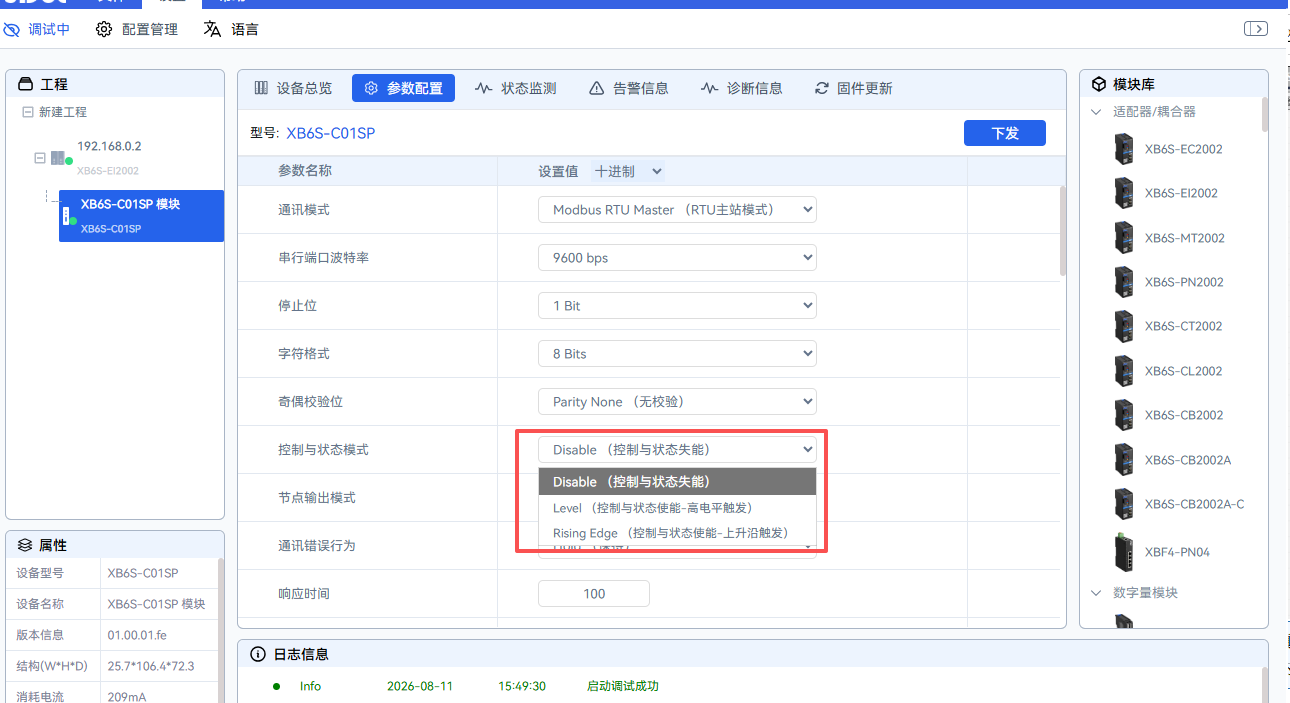

3、控制字参数设置

若需启用控制字，控制模式建议选择“高电平触发”，同时将响应超时设置为200ms、轮询延时设置为100ms，通讯稳定性更高。

提示：默认参数的轮询速度较快，部分响应较慢的从站设备可能来不及响应而报错。适当延长响应超时和轮询延时可有效提升通讯稳定性。

4、帧间隔

帧间隔参数一般保持默认1.5T即可。若遇到串口调试助手与模块通讯正常、串口调试助手与从站设备也通讯正常，但模块与从站设备之间无法通讯的情况，可尝试逐步加大帧间隔值进行测试。

三、节点参数配置

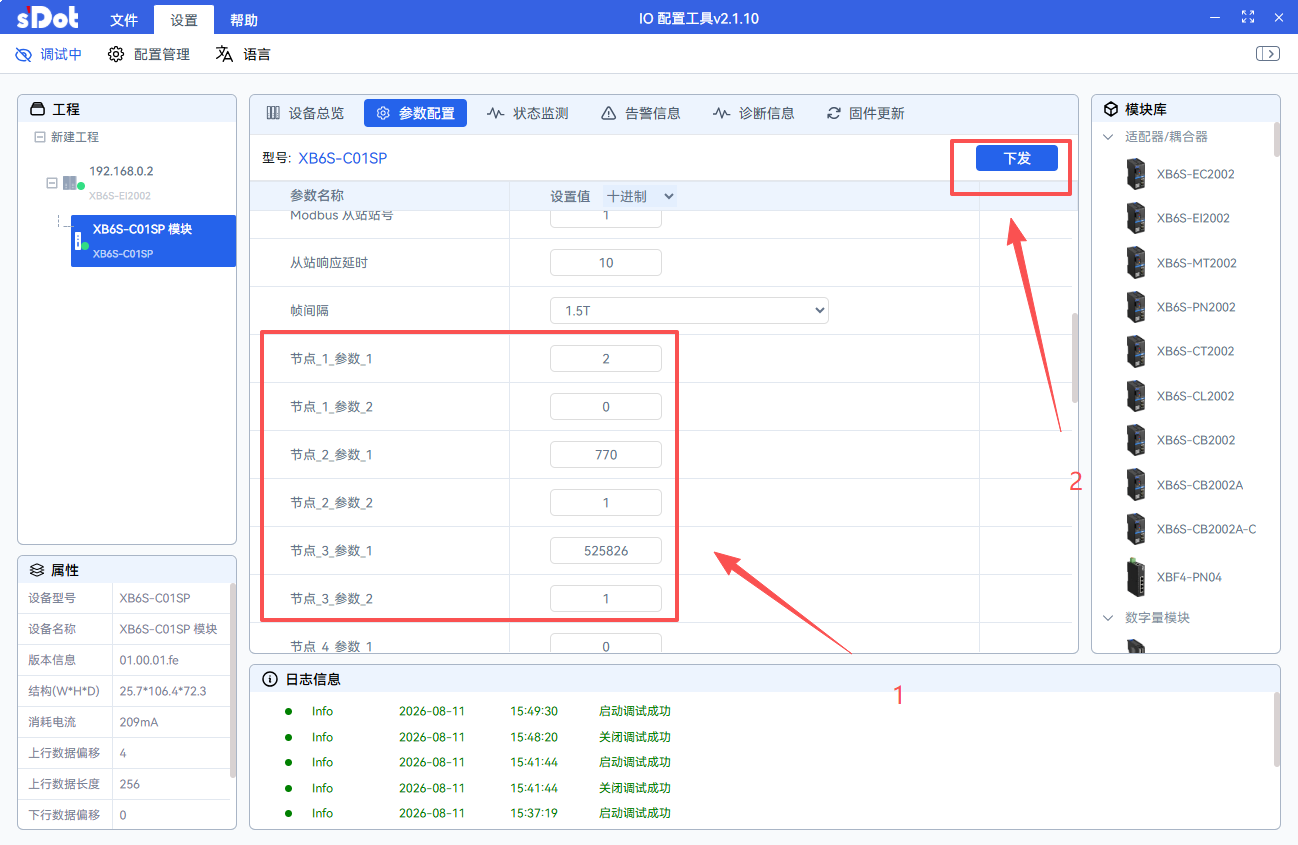

在通讯模式为ModbusRTU主站且已开启控制字的前提下，按以下规则逐节点填写参数。配置完成后点击“下发”将参数下发到耦合器。本例配置2条命令（03/06两种功能码），共使用节点1~3。

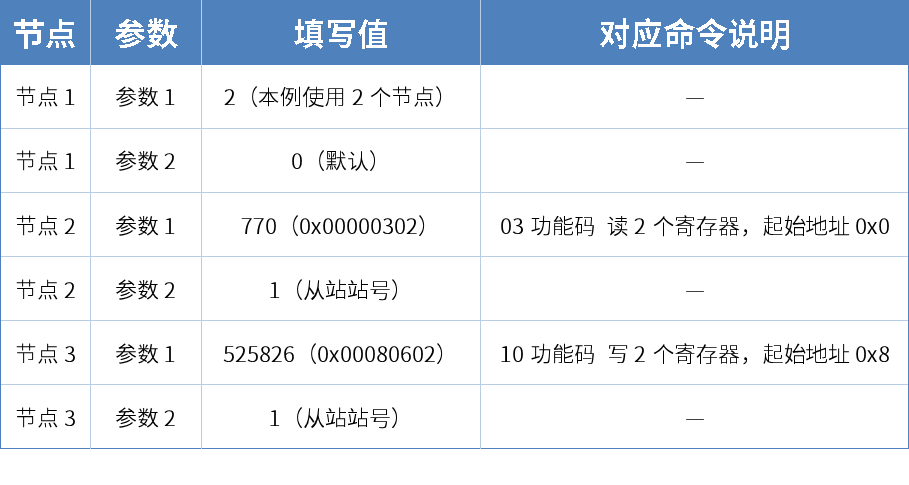

提示：节点1参数1填写本次实际使用的节点数量（本例节点2~3共2个节点）。节点2起每个节点对应一条Modbus命令，参数1为十六进制格式。

四、地址读写与通讯状态判断

1、读写操作

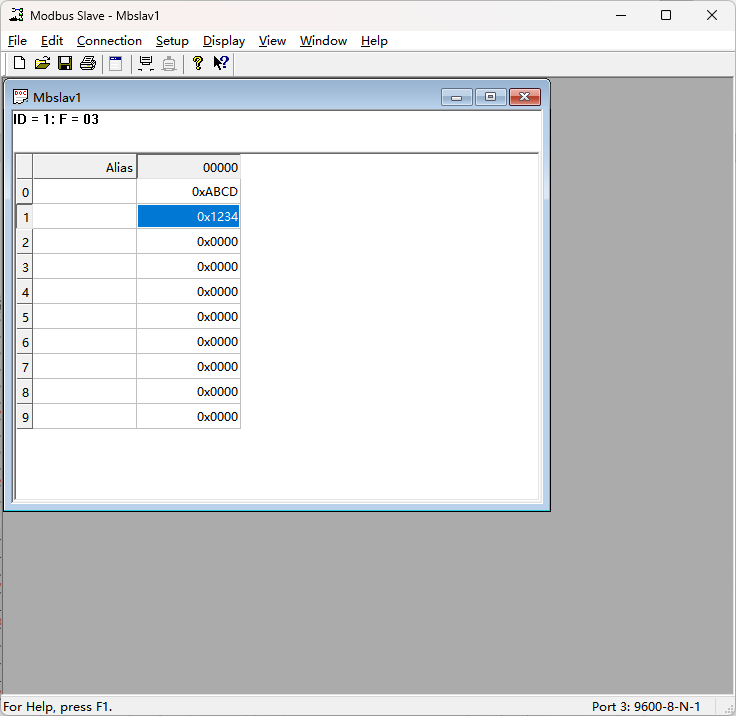

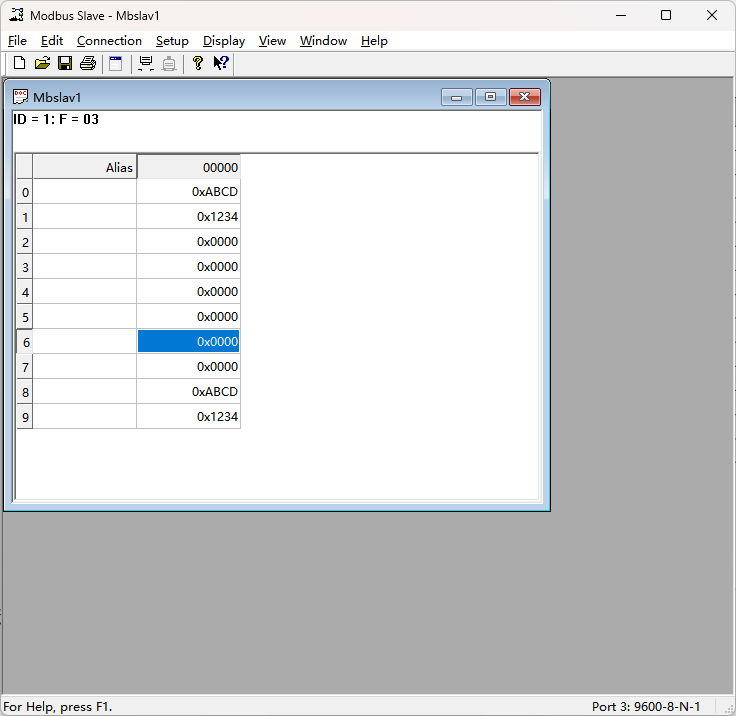

以通过03功能码读取01号从站地址0000起2个保持型寄存器数据为例，在Modbus Slave中仿真从站，配置结果如下：

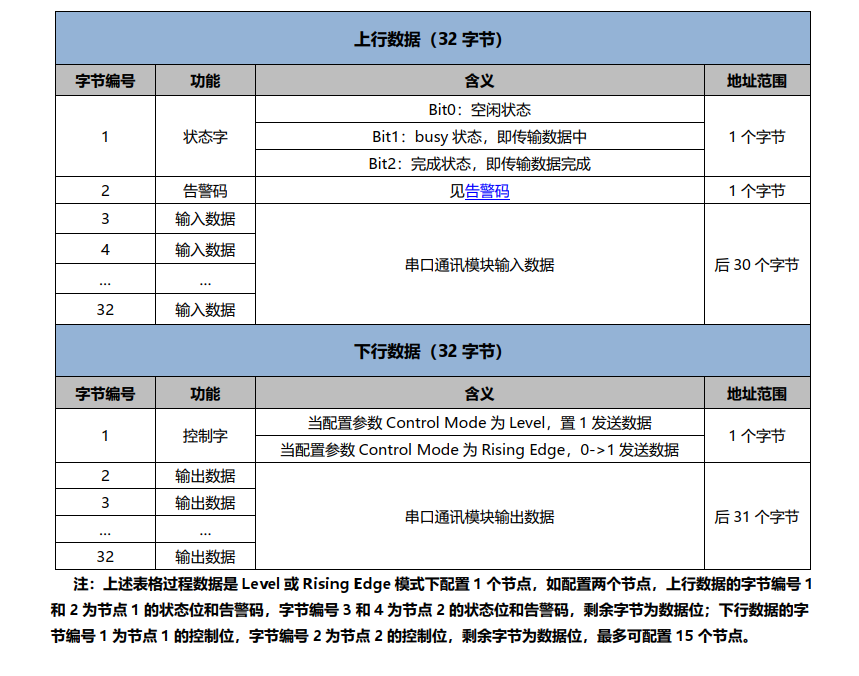

组态配置完成后，通过上位机的下行地址下发控制指令、通过上行地址读取状态。本例地址均从0开始：

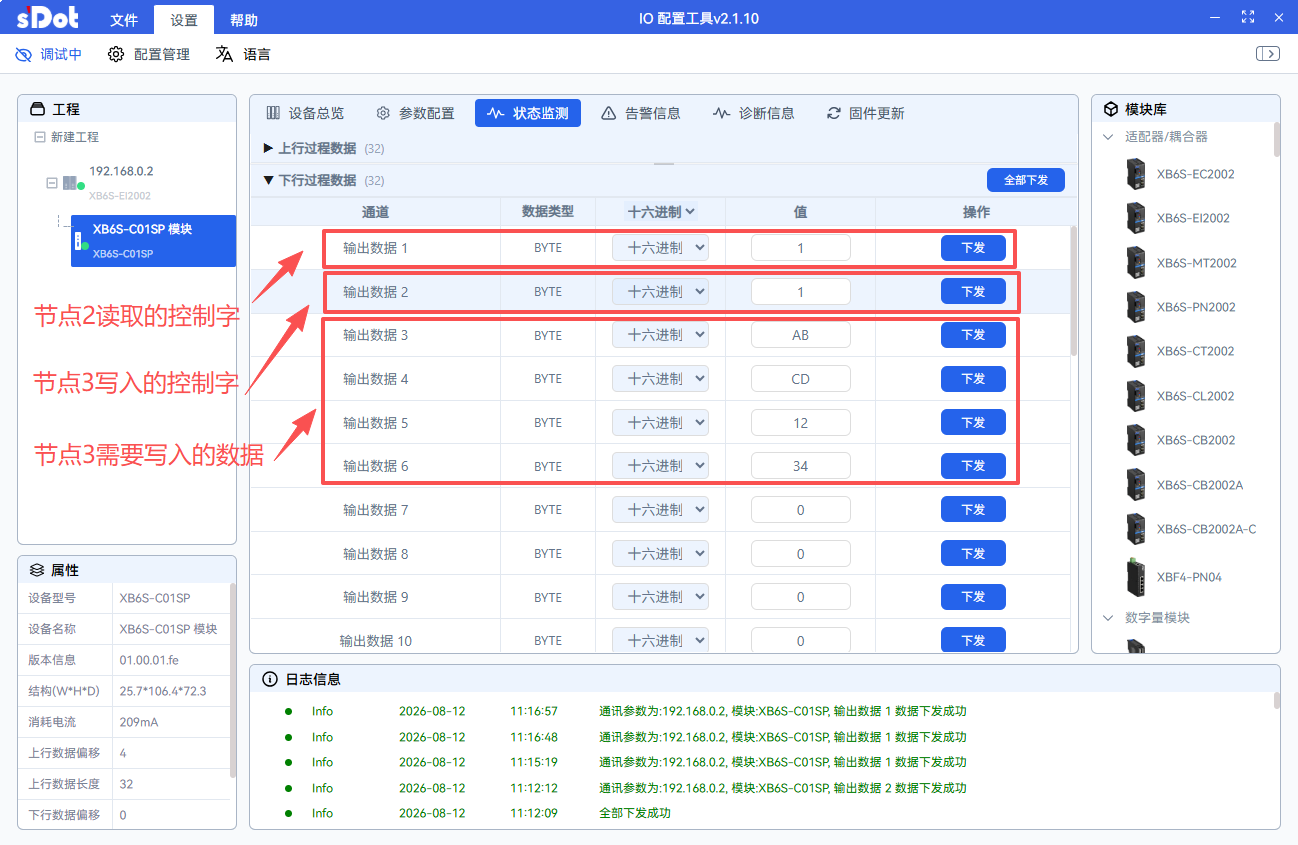

下行数据分别打开节点2和节点3的使能，节点3写入需要发送的数据后点击下发：

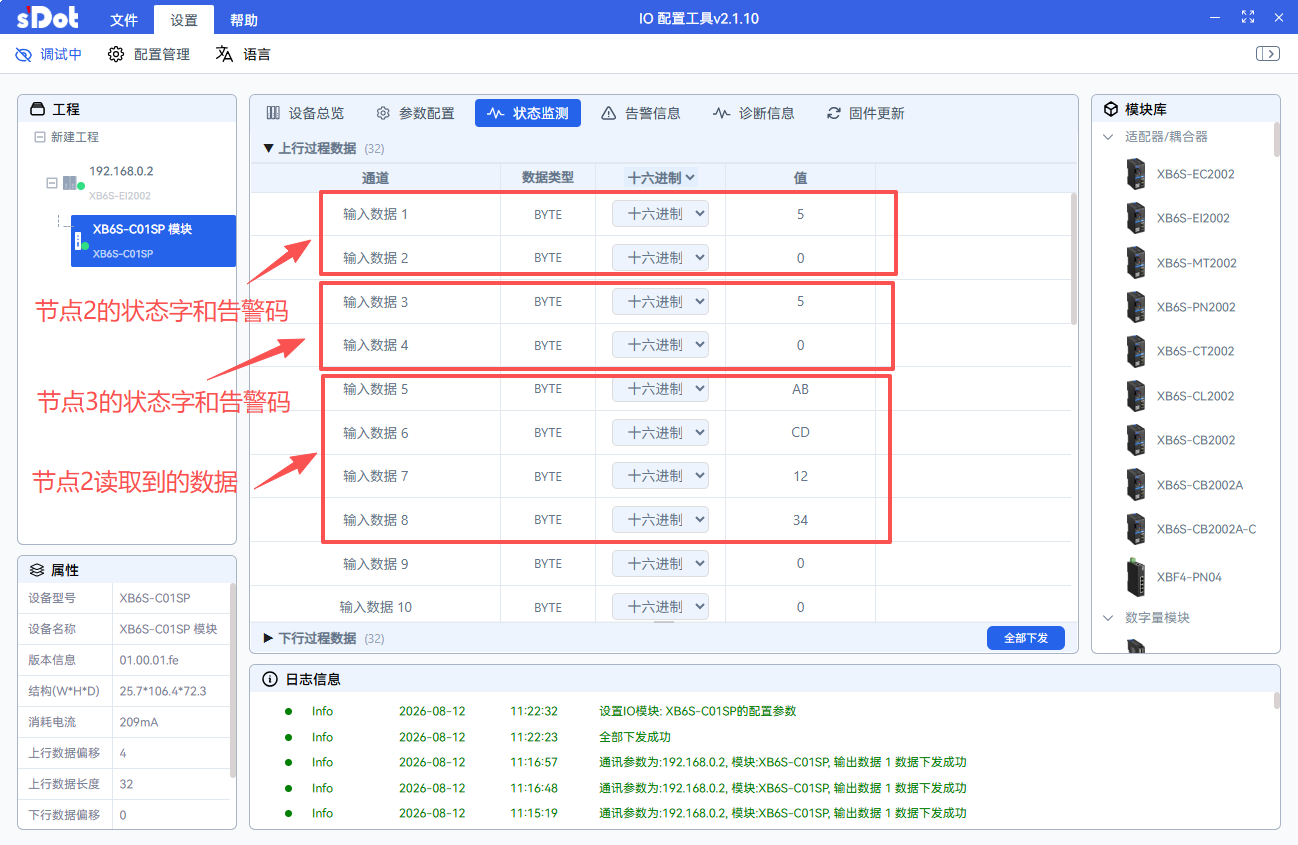

上位机上行数据可以看到对应设置节点的状态字和告警码，同时也从Modbus Slave的0000地址读取到了两个寄存器的值，并向0008地址写入了两个寄存器的值：

2、通讯状态判断

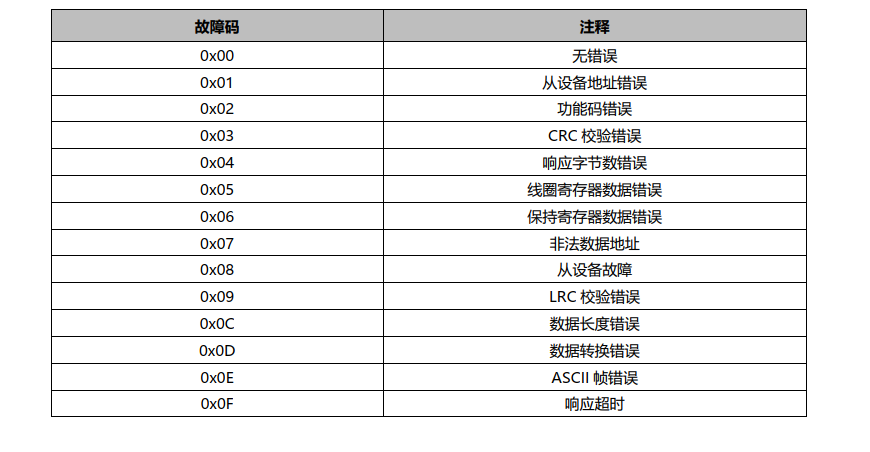

正常通讯时，状态字会持续变化（一般看到2与5在切换），告警码一直为0。如果通讯异常，可查看告警码定位问题。
