实点科技一体式I/O Modbus TCP协议模块与步科触摸屏的通讯方法

实点科技一体式I/O Modbus TCP协议模块MT4系列产品在冷链、汽车、机加等行业均有广泛应用，针对布线时小点位情况提供了灵活、高效的工业总线解决方案。也正因如此，客户在实际使用时，一般不将其与PLC搭载，多数直接与触摸屏建立通讯。下面以MT4-1616A（16路DI、16路DO、NPN）为例，介绍MT4-1616A与步科触摸屏通讯方法。

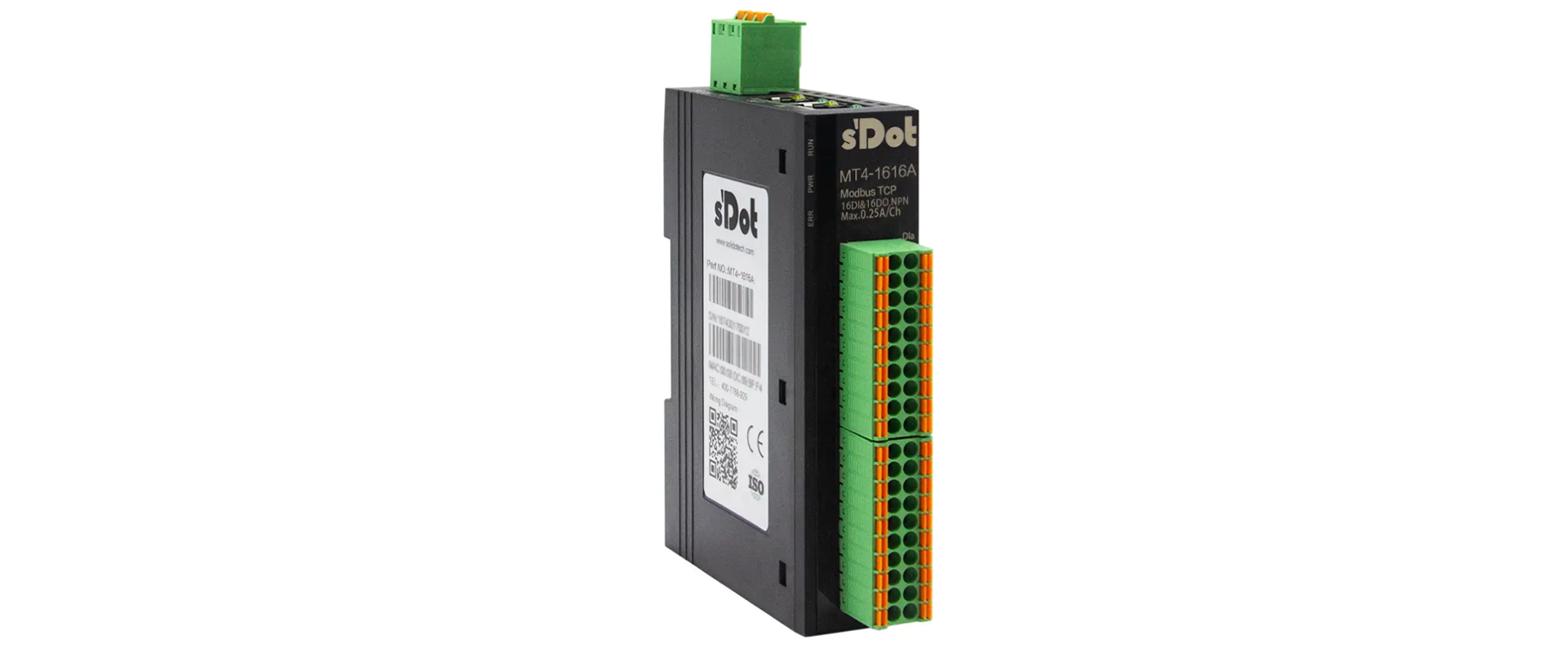

↑实点科技一体式I/O Modbus TCP协议模块MT4-1616A

一、网络拓扑

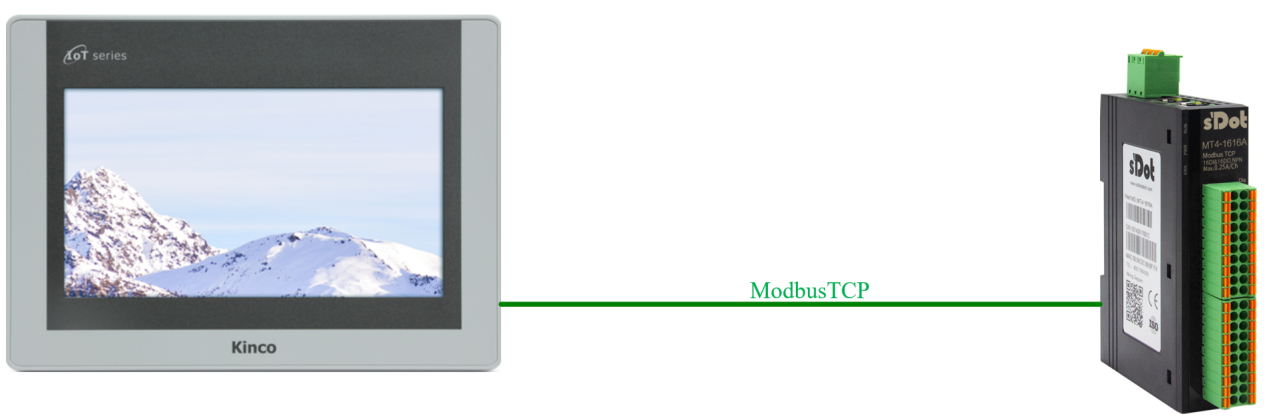

MT4-1616A出厂默认IP地址为192.168.1.120，拓扑如下：

二、步科Kinco DTools软件的组态

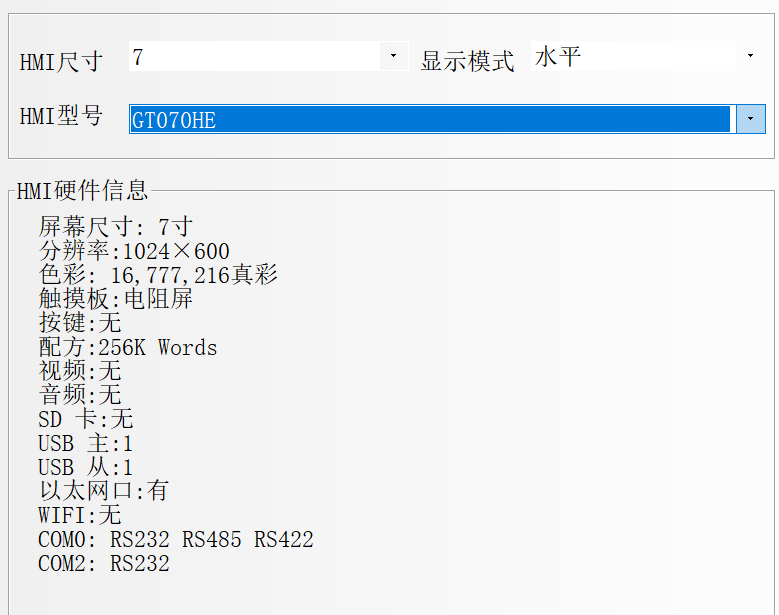

1.新建工程

选择对应机型，点击“确定”按钮

2.ModbusTCP客户端/服务器配置

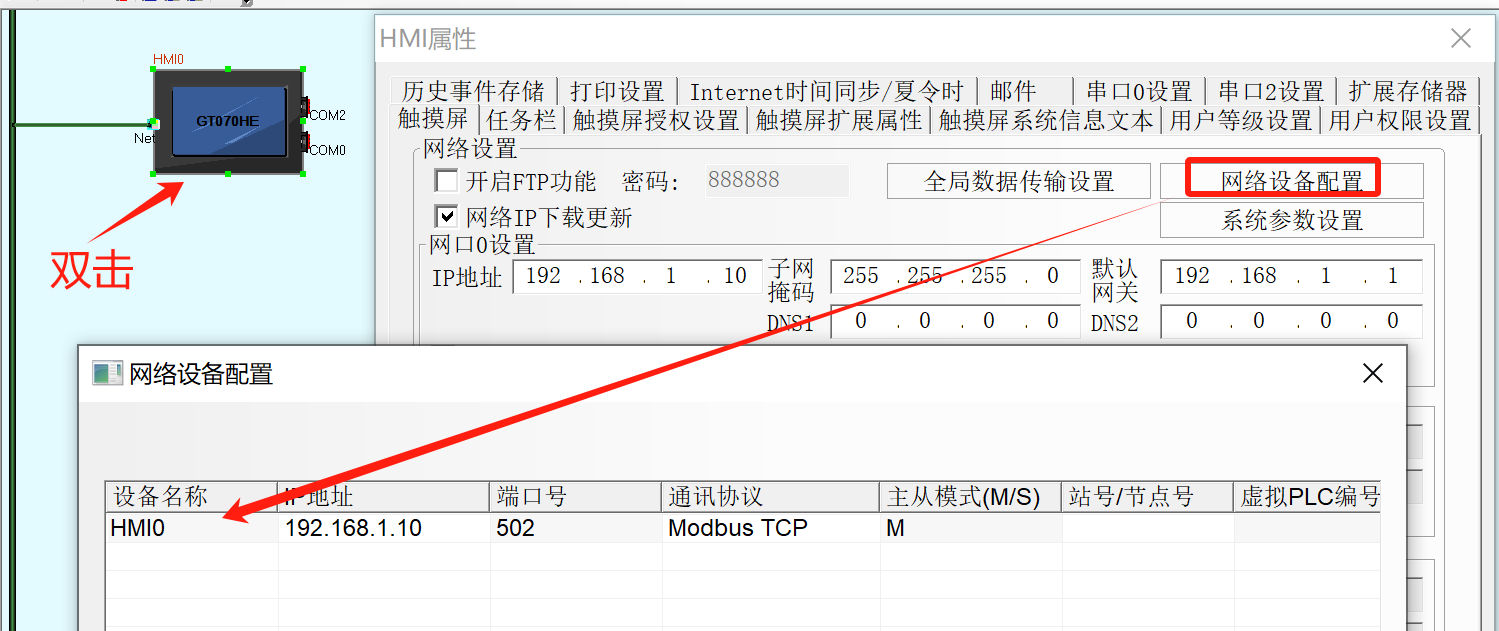

ModbusTCP客户端（主站）配置

双击触摸屏图标→网络设备配置→通讯协议为Modbus TCP

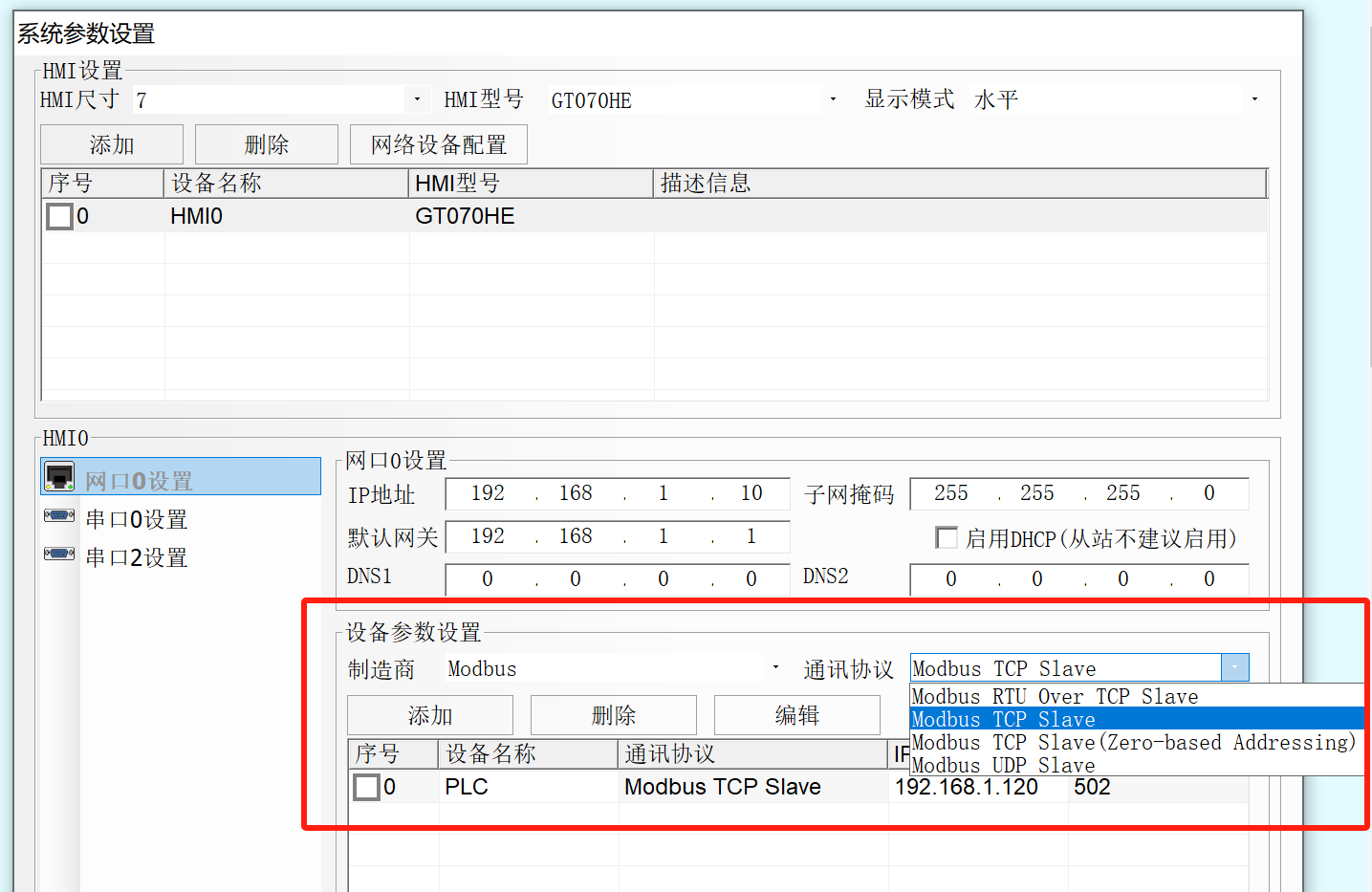

ModbusTCP服务器（从站）配置

系统参数→系统参数设置→设备参数设置，选择制造商：Modbus，通信协议：Modbus TCP Slave→添加

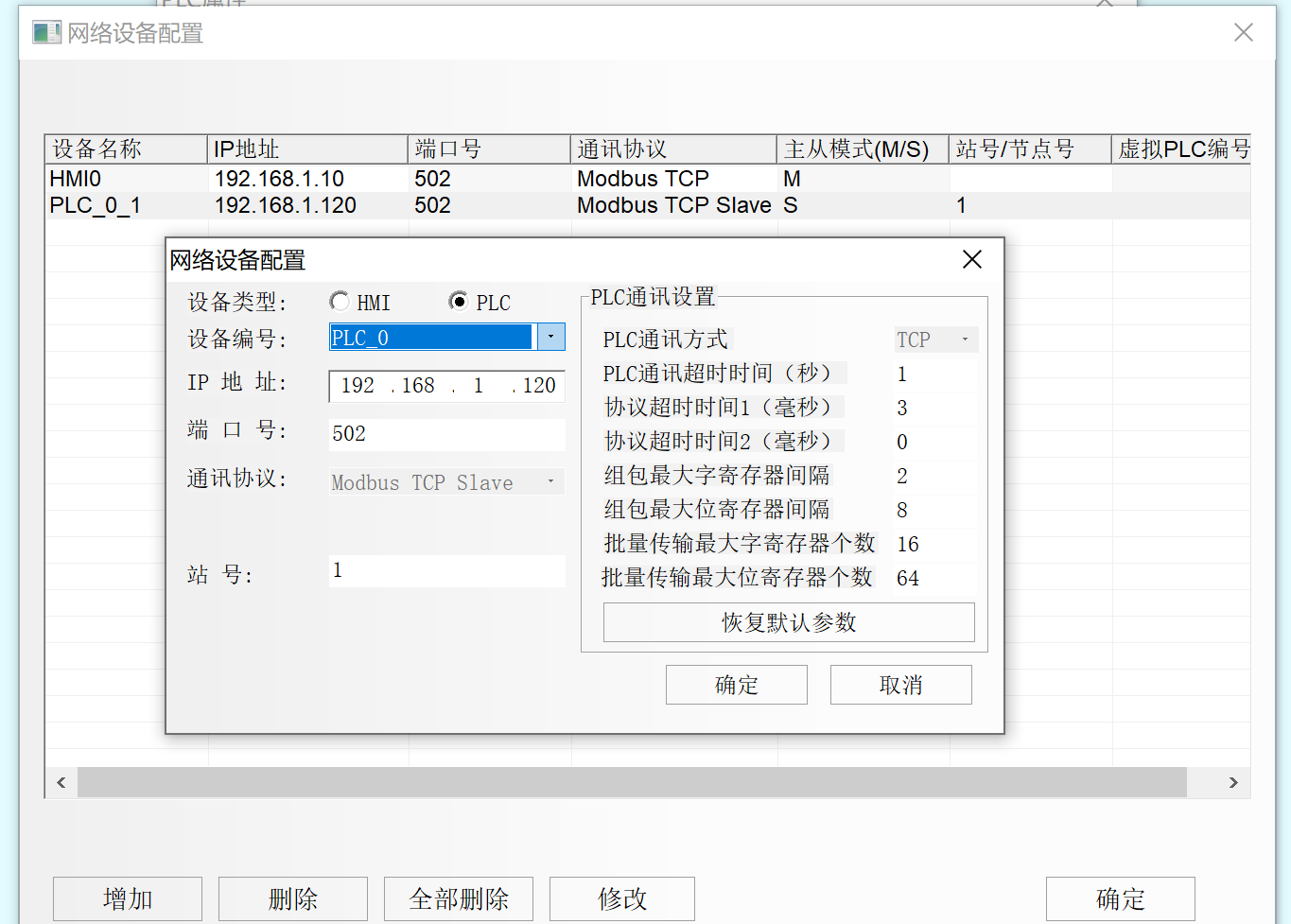

3.设置连接的服务器IP地址及端口号

设置连接的服务器（MT4模块）IP地址及端口号，MT4出厂默认IP地址为192.168.1.120，规约端口号502。

注：需要保证触摸屏IP地址和MT4模块的IP地址在同网段，此示例触摸屏192.168.1.10，MT4模块192.168.1.120。

4.MT4-1616A模块输入/输出地址映射

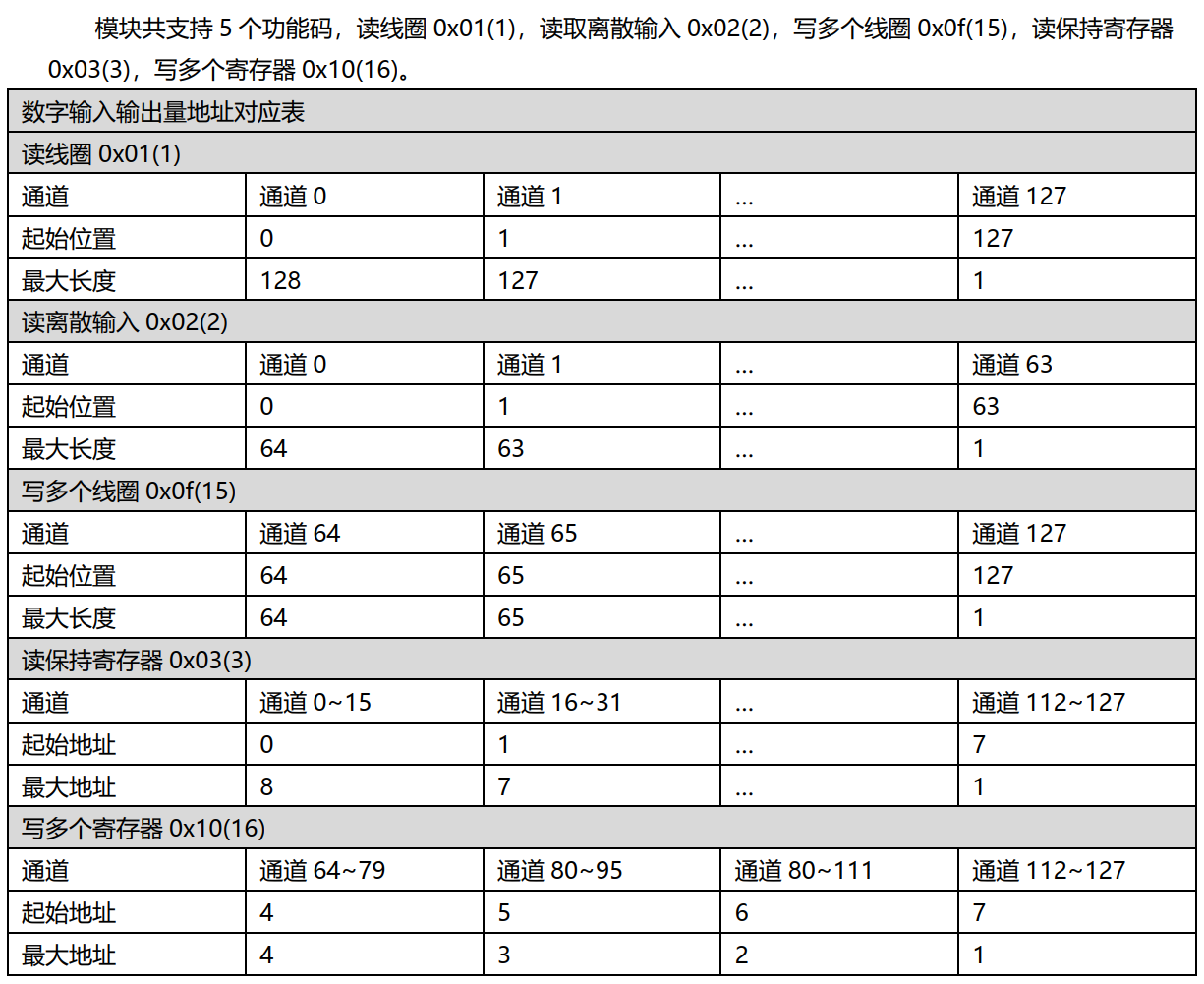

MT4产品手册功能码地址对应表：

读16位DI离散输入：01/02功能码，Modbus起始地址0，长度16

写16位DO线圈输出：15功能码，Modbus起始地址64，长度16

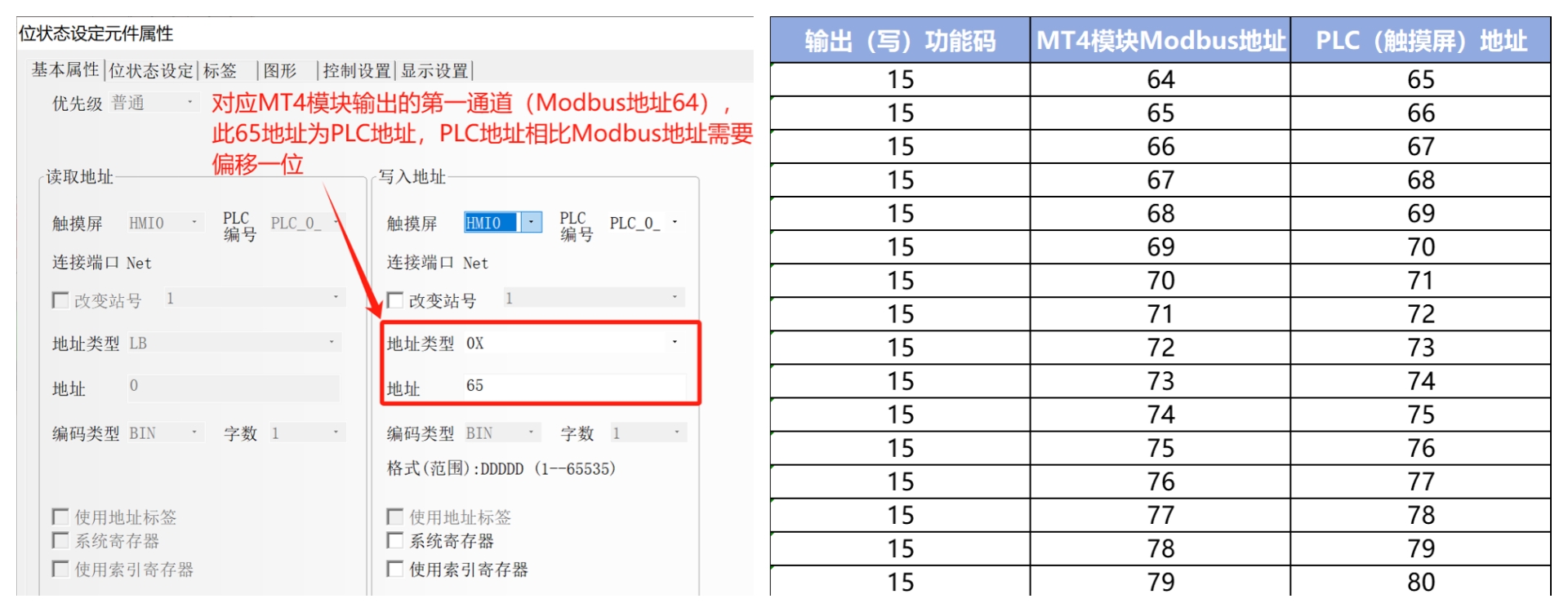

建立位状态切换开关，映射DO输出地址

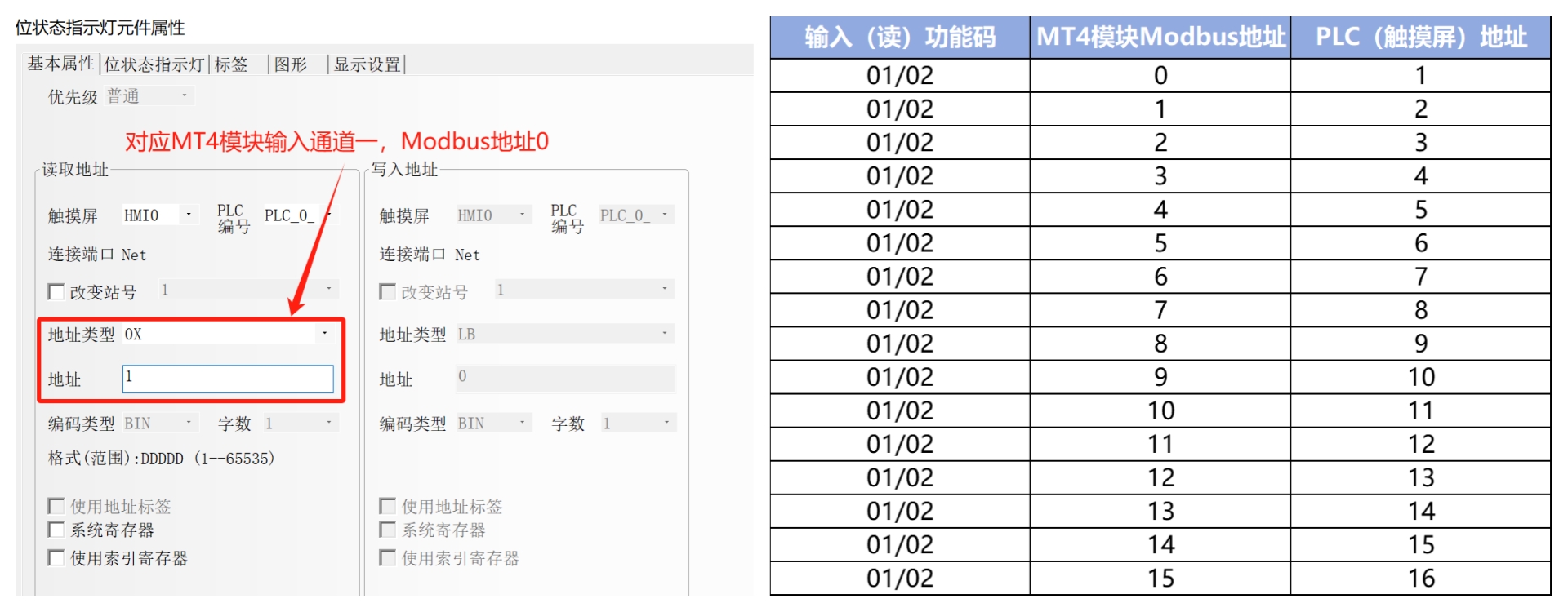

建立位状态指示灯，映射DI输入地址

以上就是实点科技一体式I/O Modbus TCP协议模块与步科触摸屏的通讯方法，感谢您的观看！
