CC-Link IE Field Basic协议下插片式I/O模块点位分配详解

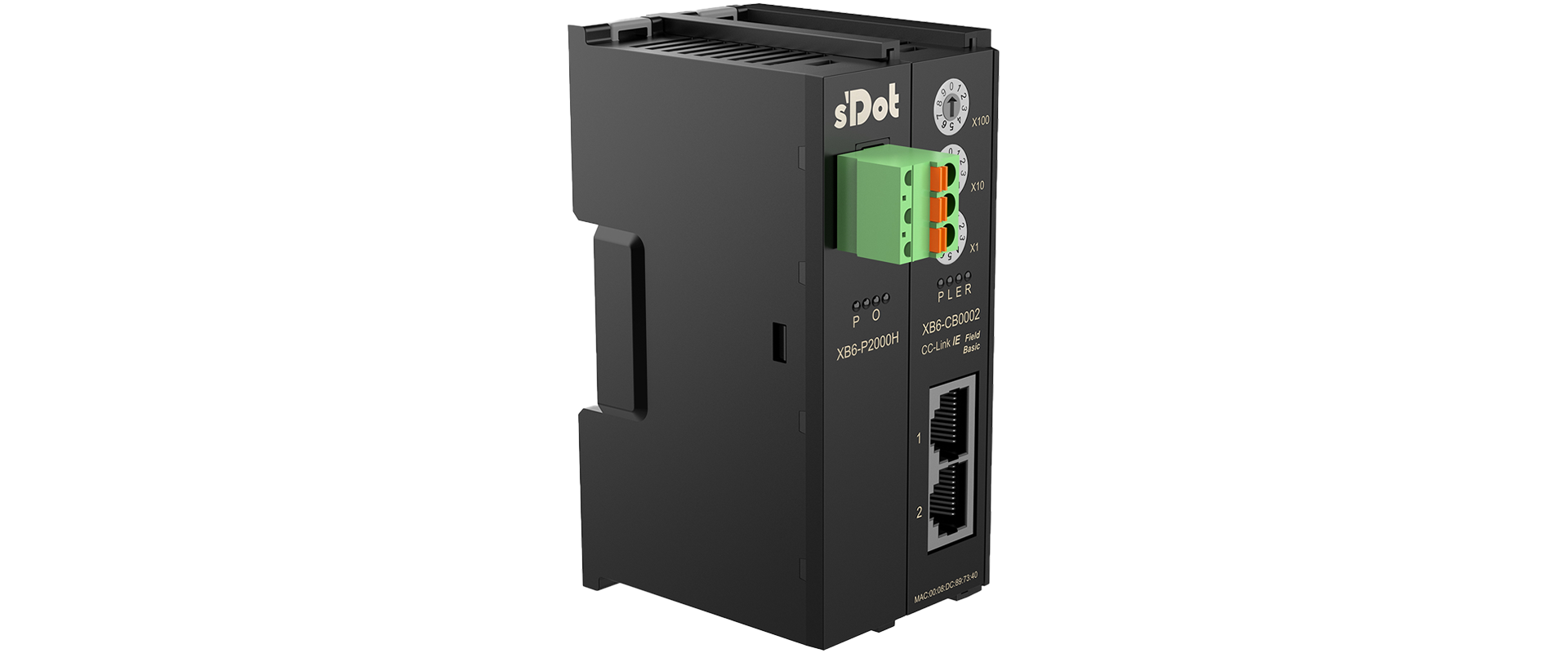

↑ 实点科技CC-Link IE Field Basic插片式I/O耦合器套件XB6-CB2002ST

实点科技XB6系列I/O模块在适配CC-Link IE Field Basic主站时，数字量I/O模块一个通道占用1Bit，且固定数据长度为4Bytes（=32Bits），是一个XB6-3200A的数据长度，所以数字量模块使用相同的“32Bits模具”。

一 、根据该规则，可以分为以下两种情况，我们先看数字量I/O模块

1、纯输入数字量I/O模块的点位分配

XB6-1600A占用32点，但实际使用了前16点，后16点不使用（空占）；XB6-0800A则是实际使用了前8点，后24点不使用（空占），输出模块以此类推。

2、混合输入输出数字量I/O模块的点位分配

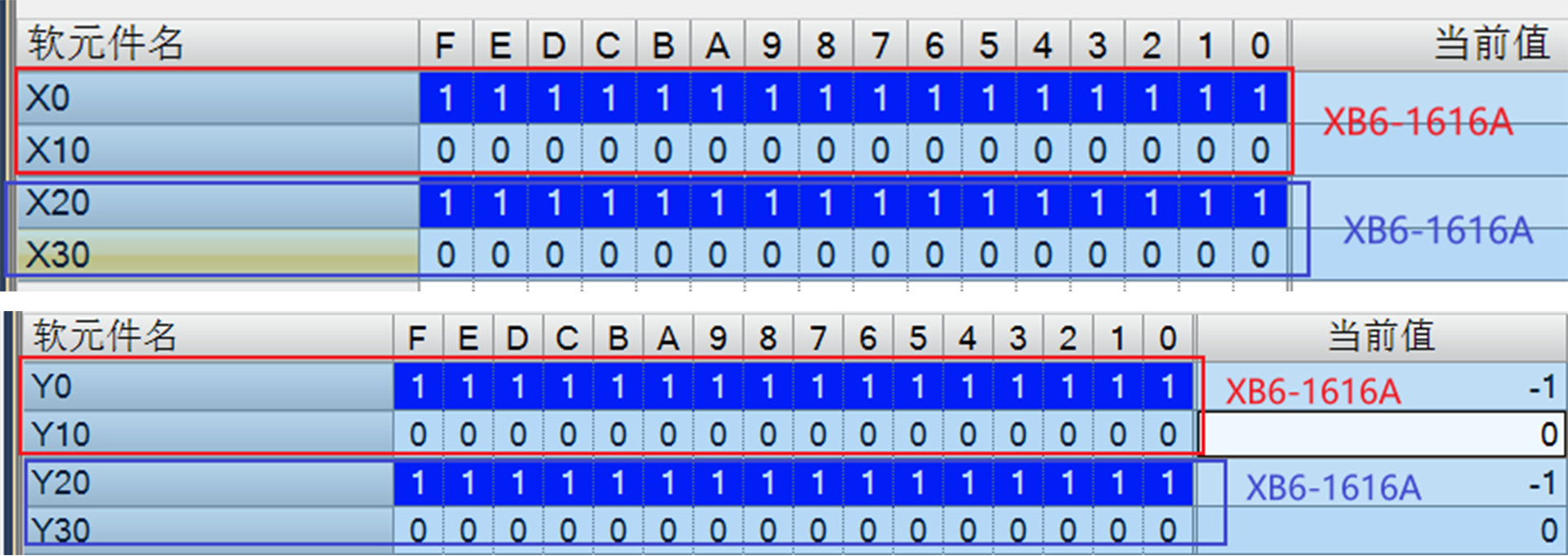

XB6-1616A则是上行RX占用32点，实际使用了前16点，后16点不使用（空占），下行RY占用32点，实际使用了前16点，后16点不使用（空占）。所以当两个XB6-1616A连接在一起时，第二个I/O模块的上行RX需要偏移开上一个I/O模块的不使用（空占）点数，具体如下图所示：

二 、再看模拟量I/O模块

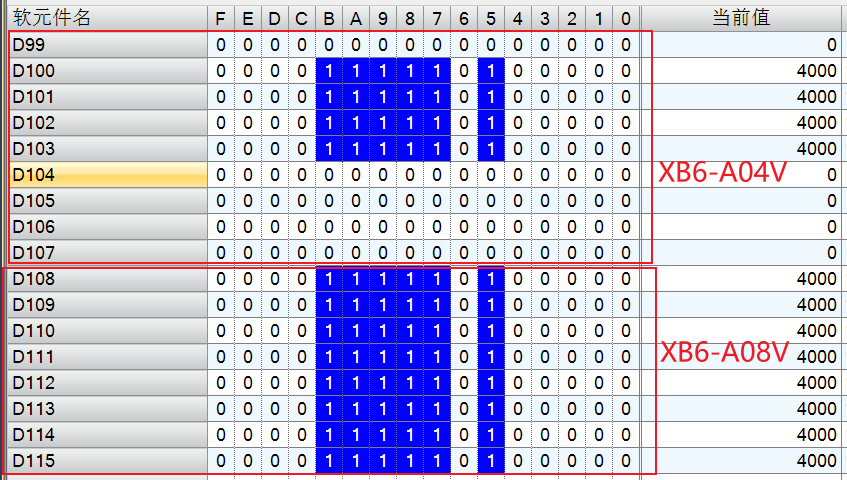

实点科技XB6系列的模拟量I/O模块有XB6-A80V、XB6-A40V、XB6-A08V、XB6-A04V、XB6-A80I、XB6-A40I、XB6-A08I、XB6-A04I，它们在实际使用中，一个通道占用1word，故8通道模拟量I/O模块占用8words，4通道模拟量I/O模块与8通道模拟量I/O模块相同，也是占用8words。所以，XB6-A40V占用8words ，实际使用了前4通道，后4通道不使用（空占），当耦合器XB6-CB2002ST连接一个XB6-A04V和XB6-A08V时，映射地址排布具体如下图所示：

注：

1、XB6-A80TM和XB6-A40TM同理；

2、功能模块如XB6-P04A的映射地址不遵循上述规则，具体可访问实点科技官网，搜索所需型号后，查看相关使用手册解决，功能模块集合页面快捷访问地址：https://www.solidotech.com/cn/slice-io/function-module
