关于IO-Link总线I/O通信距离详解

在IO-Link总线I/O系列产品的应用中，如果工程项目较大且设备位置分散，现场工作人员就可能会遇到IO-Link主站与PLC相距较远、或者从站与主站相距较远的情况，这时就会对通讯距离产生疑惑，影响现场规划。对此，本文就上述问题为大家详解。

一 、IO-Link主站与控制器之间的总线通讯距离

常用的EtherCAT、PROFINET总线协议下，在使用5类双绞网线时，最大通信距离是100m。这个通信距离取决于总线协议限制，如果超过100m，则需要通过交换机中转，或者使用别的传输介质，如光纤。

二 、IO-Link主站与IO-Link设备之间的通信距离

IO-Link协议遵循 IEC 61131-9标准，标准中规定：IO-Link主站与从设备间的通信距离<=20m

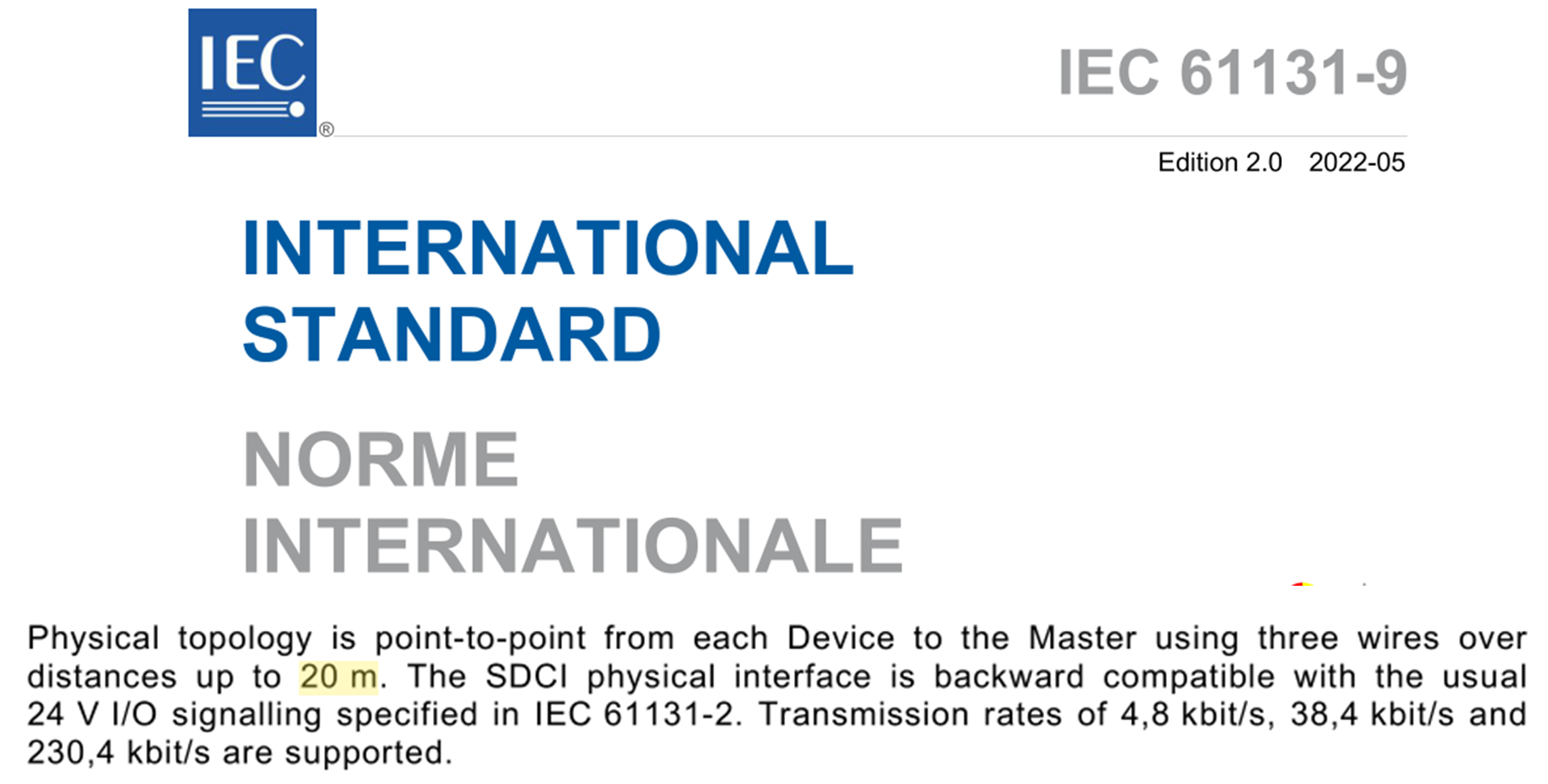

↑ IEC 61131-9标准关于主从距离的描述

原因主要有以下两点：

1、IO-Link信号线是24V的电平信号，长距离传输有电压压降；

2、IO-Link的电源是通过IO-Link线束传输的Us电源，长距离传输压降后带载能力进一步受限。
