实点科技远程I/O XB6S串行通讯模块在博图软件中如何切换字节长度

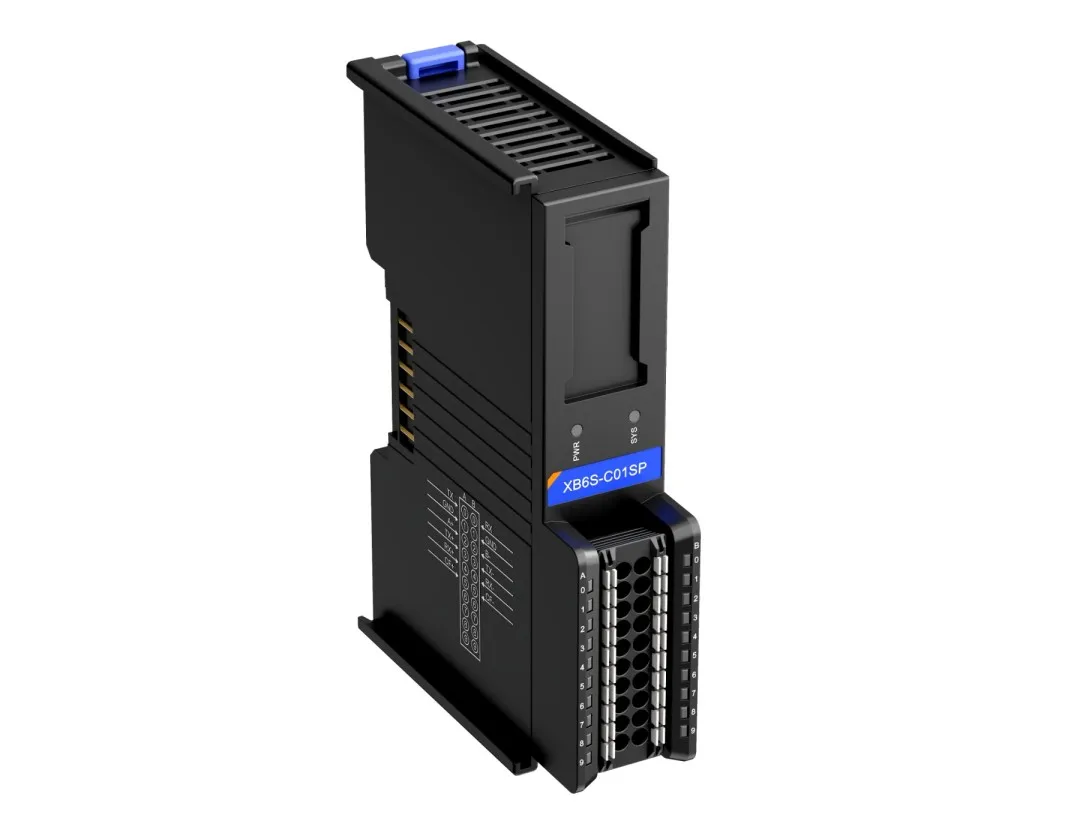

XB6S-C01SP是实点科技XB6S系列1通道串行通讯模块，适配XB6S系列耦合器，模块占用空间小，数据交互处理简单，能够满足不同应用场景的串行通讯需求。在实际使用中，客户对“如何在博图软件中切换其字节长度”问询较多，本文将举例详解：

一、基本通识

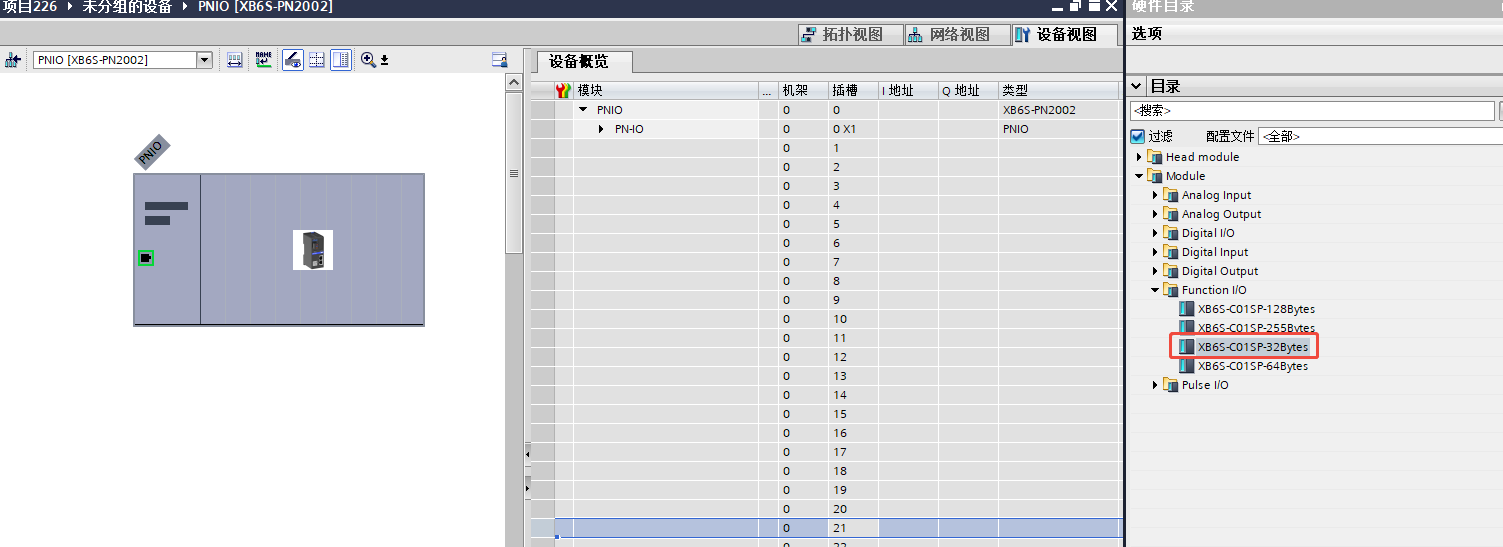

XB6S-C01SP在组态时会有4个不同字节长度的选项，如下图所示：

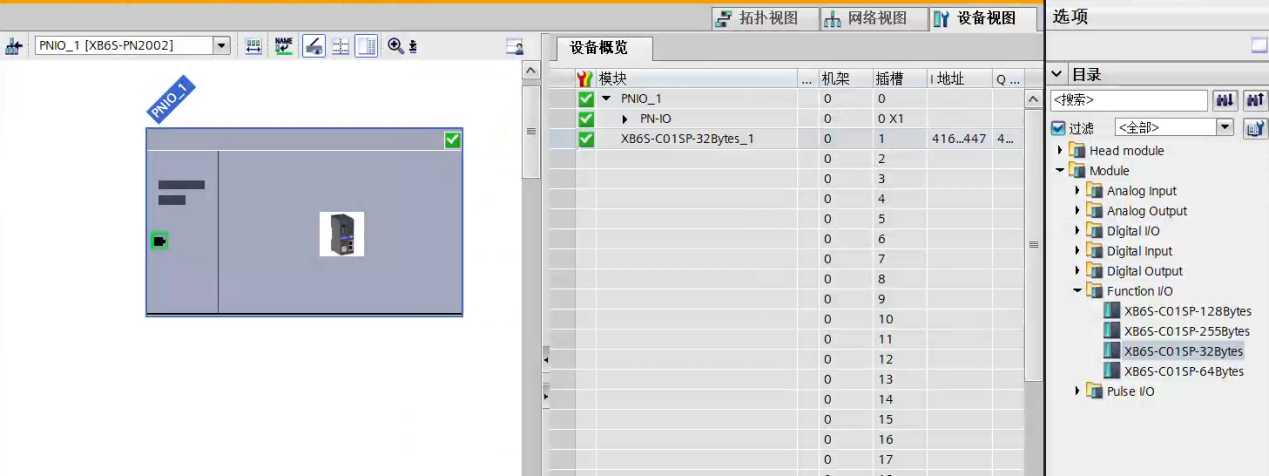

模块出厂默认为XB6S-C01SP-32Bytes，上下行数据长度各32Bytes。在初次上电配置时，选择32Bytes组态即可，正确分配耦合器设备名称后，一般可以成功连接。

二、切换实例

例：

当我们所需的数据长度超过32Bytes时，就需要调整模块的数据长度，以切换到XB6S-C01SP-64Bytes为例：

1、将博图切换到离线模式

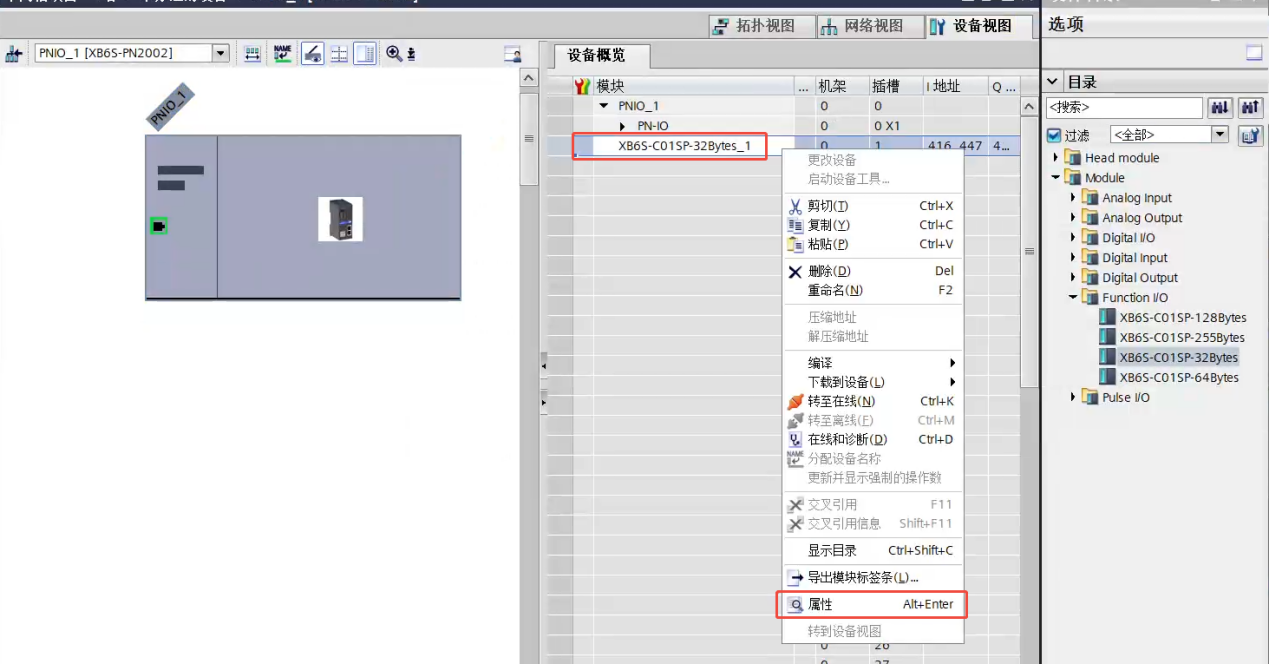

2、右键“XB6S-C01SP-32Bytes”，点击属性

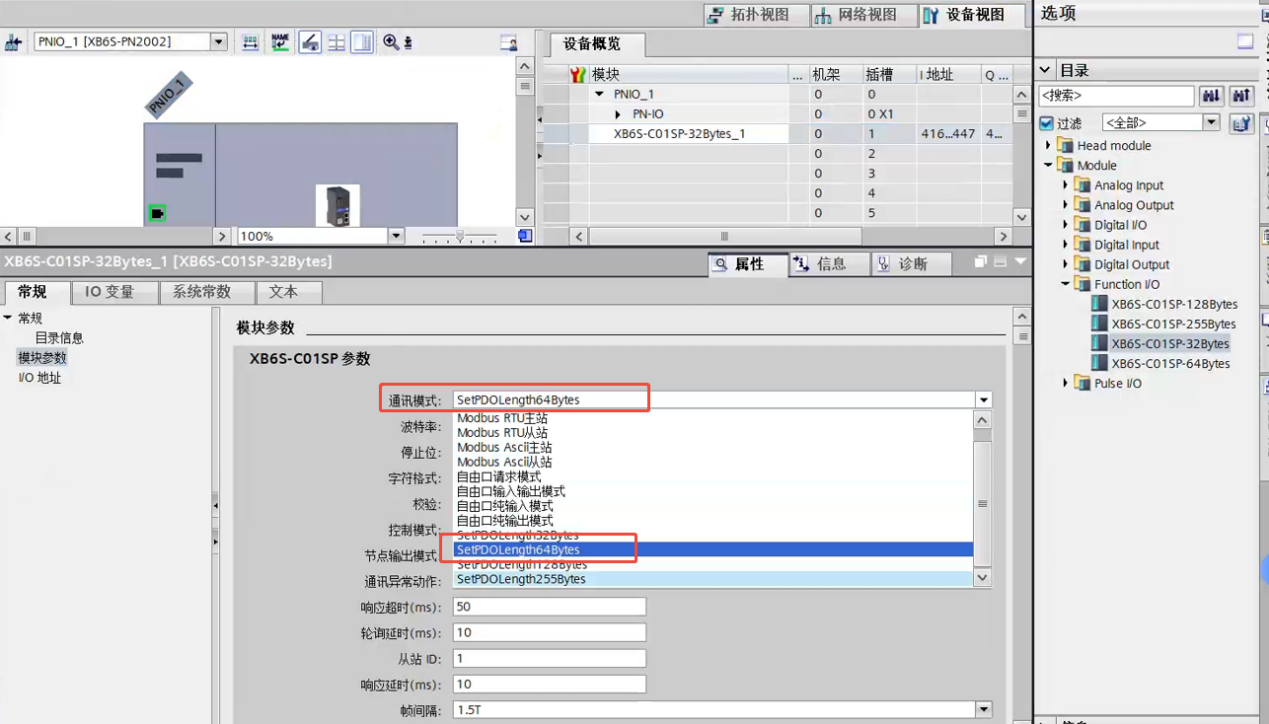

3、在通讯模式中，选择“SetPDOLength64 Bytes”

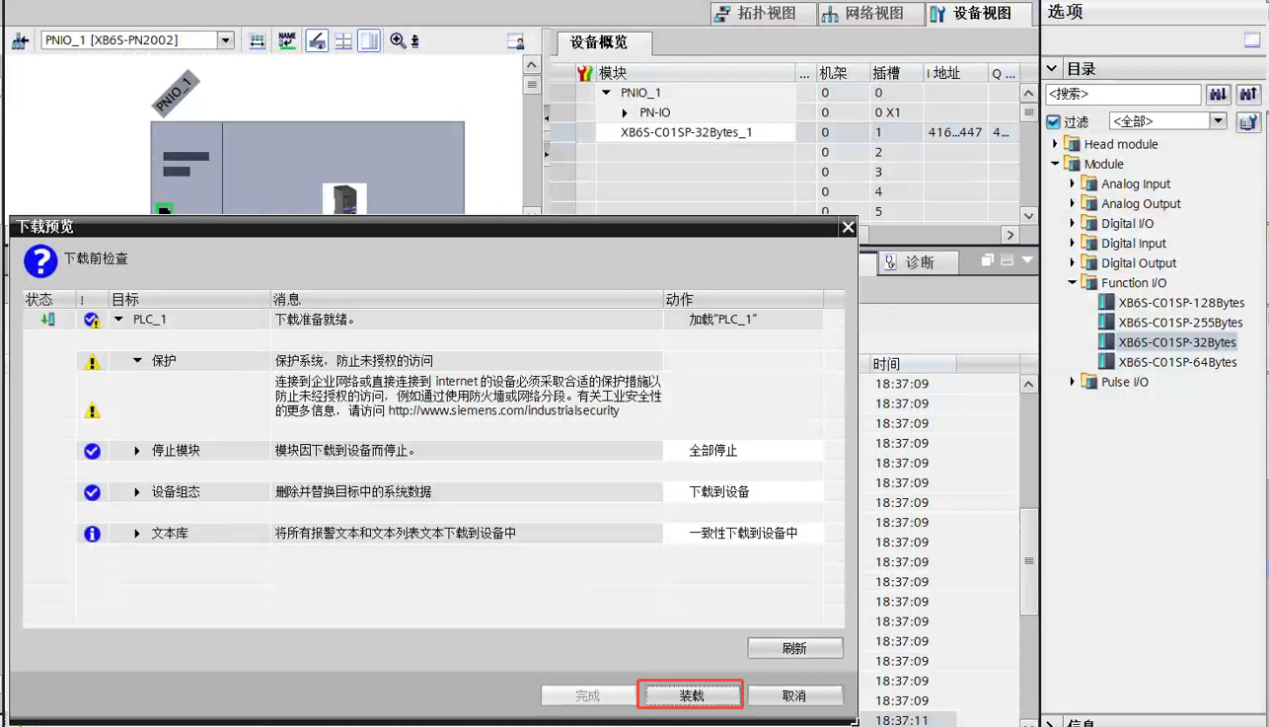

4、下载硬件配置

5、下载成功后将模块断电重启

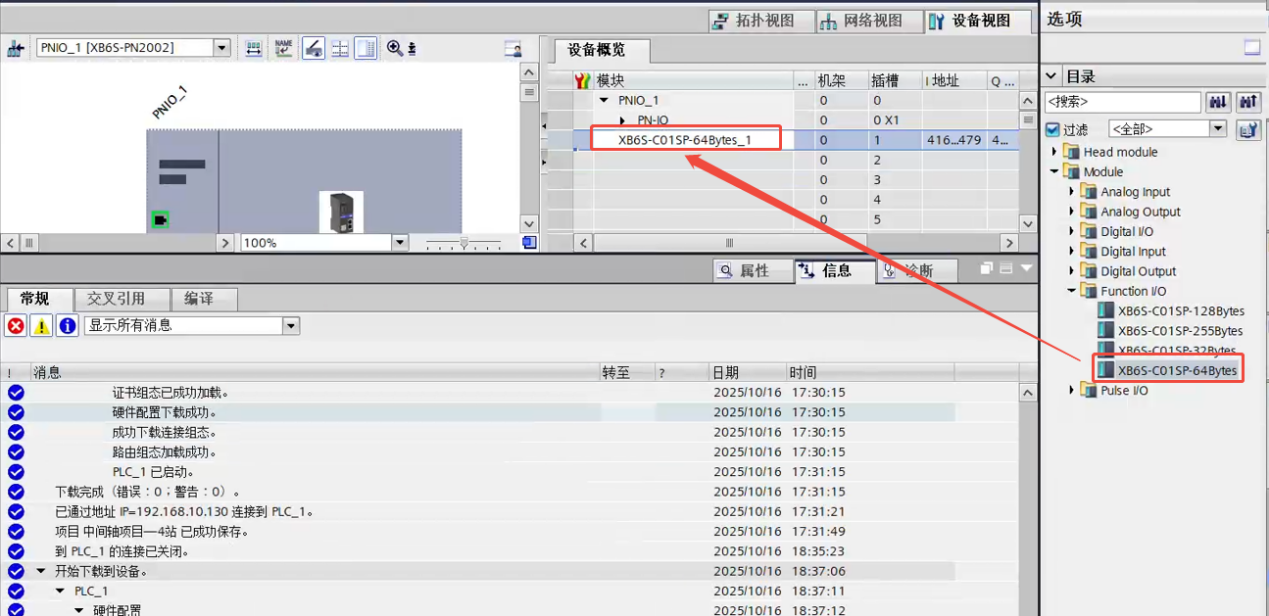

6、此时会报错且连接不上，重新选择“XB6S-C01SP-64Bytes”添加组态

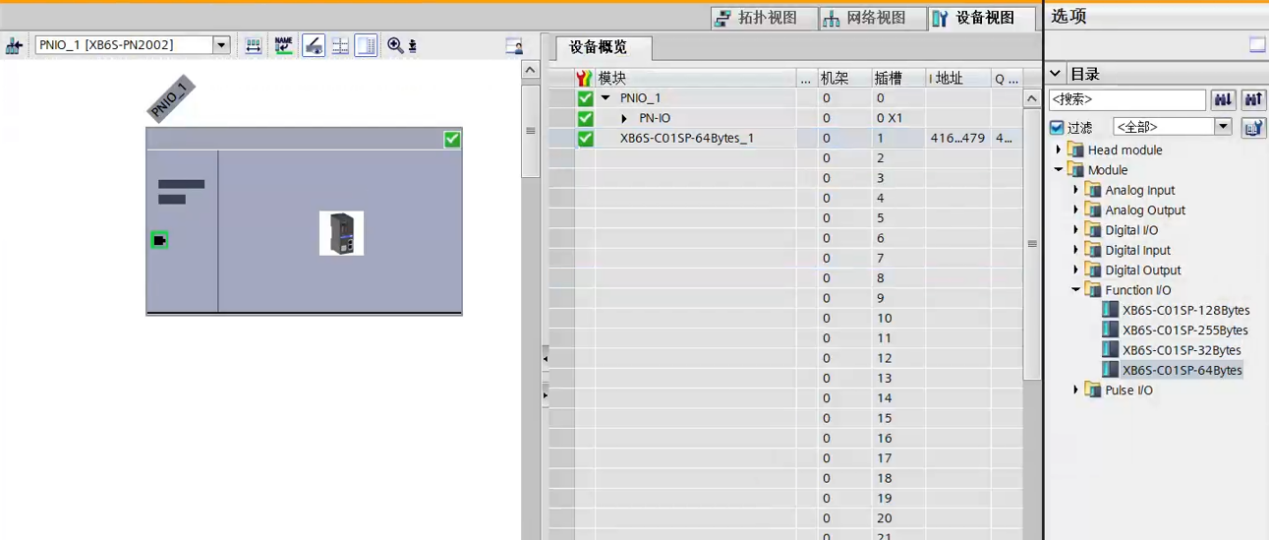

7、再次下载硬件配置，即可连接成功

XB6S-C01SP-32Bytes到XB6S-C01SP-64Bytes切换完成。

以上就是实点科技远程I/O XB6S串行通讯模块在博图软件中如何切换字节长度详解。感谢您的观看。
