CC-Link IEF Basic故障诊断方法介绍

CC-Link IEF Basic协议是一种利用通用以太网技术，适用于小型设备，具备低成本、易用性和开发便捷性的通信协议，在汽车制造、3C、机械加工、食品饮料、化工、制药、电力、水务、纺织、物流、智能家居、新能源等行业都有广泛应用。实点科技产品支持CC-Link IEF Basic协议，涵盖插片式I/O 耦合器XB6-CB2002ST、一体式I/O CB4、总线阀岛C2S-CB、C2P-CB等系列产品，为用户提供丰富的选择。

然而，在实际应用中，远程I/O设备可能会遇到诸如输入点读不到值、输出点没有输出、耦合器指示灯闪烁等通信故障。面对这些问题，首要任务是确认远程站通信状态是否正常。此时，CC-Link IEF Basic协议的诊断功能就显得尤为重要，它能够协助用户快速定位通信问题，提高故障解决效率。以下为故障诊断的流程介绍：

一、打开诊断页面

1.连接GX Works3到主站的CPU模块

2.启动CC-Link IE现场网络Basic诊断

3.[诊断]→[CC-Link IEF Basic诊断]

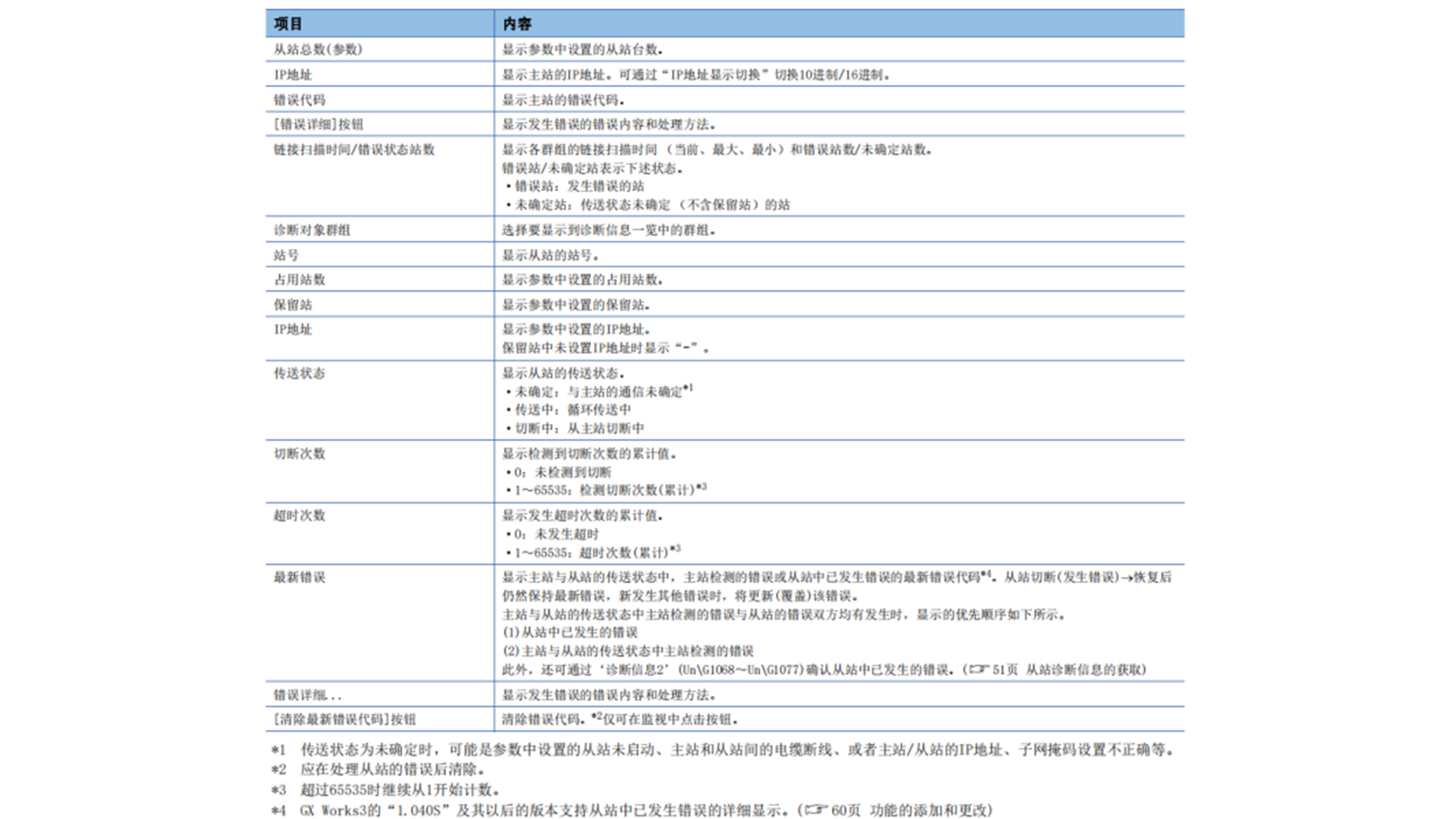

二、通过诊断页面查看诊断信息

1.通信状态监测：能够实时监测网络中各个站点之间的通信是否正常，如是否存在通信中断、延迟等情况。

2.站点状态诊断：可以明确显示每个站点的工作状态，比如站点是否在线、是否有故障等。

3.错误代码提示：当出现问题时，会提供特定的错误代码，以便快速定位故障类型，例如通信线路故障代码、站点模块故障代码等。

三、确定从站状态

通过诊断信息可以确定从站的三种状态

1.未确定：与主站的通信未确定

2.传送中：循环传送中

3.切断中：从主站切断中

其中“未确定”和“切断中”为异常状态，需要检查从站状态实际状态等。

四、“未确定”状态下从站设备如何排查问题

由诊断信息可以当前状态为“未确定”状态，说明主站由于某些原因无法访问到从站，需要检查点如下：

1.组态中设置的从站IP与主站是否为同网段、子网掩码是否一致

2.从站IP是否生效、有无冲突等

3.交换机是否做了端口隔离、或是否存在转发能力/容量问题等

4.通信线缆是否存在问题、水晶头与网口是否不适配

5.PLC固件版本是否合适

6.是否存在同网段下多主站

五、“切断中”状态下从站设备如何排查问题

“切断中”状态和上述“未确定”状态的检查思路大同小异，“切断中”状态通常为硬件设备连接存在问题，重点检查前四项：

1.组态中设置的从站IP与主站是否为同网段、子网掩码是否一致

2.从站IP是否生效、有无冲突等

3.交换机是否做了端口隔离、或是否存在转发能力/容量问题等

4.通信线缆是否存在问题、水晶头与网口是否不适配

以上就是实点科技CC-Link IEF Basic故障诊断方法介绍。如您有任何问题，欢迎来询，我们将竭诚为您服务!
