远程I/O模块输出点偏移

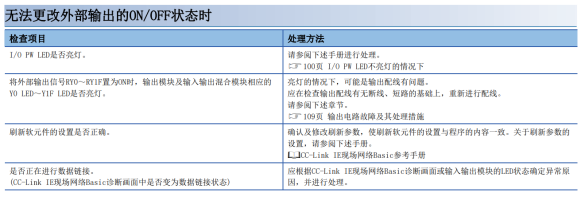

很多客户在使用三菱PLC连接输入输出混合远程I/O时，会遇到无法更改外部输出的ON/OFF状态，这时需要检查模块上电情况、刷新软元件设置、模块站数、从站连接情况。

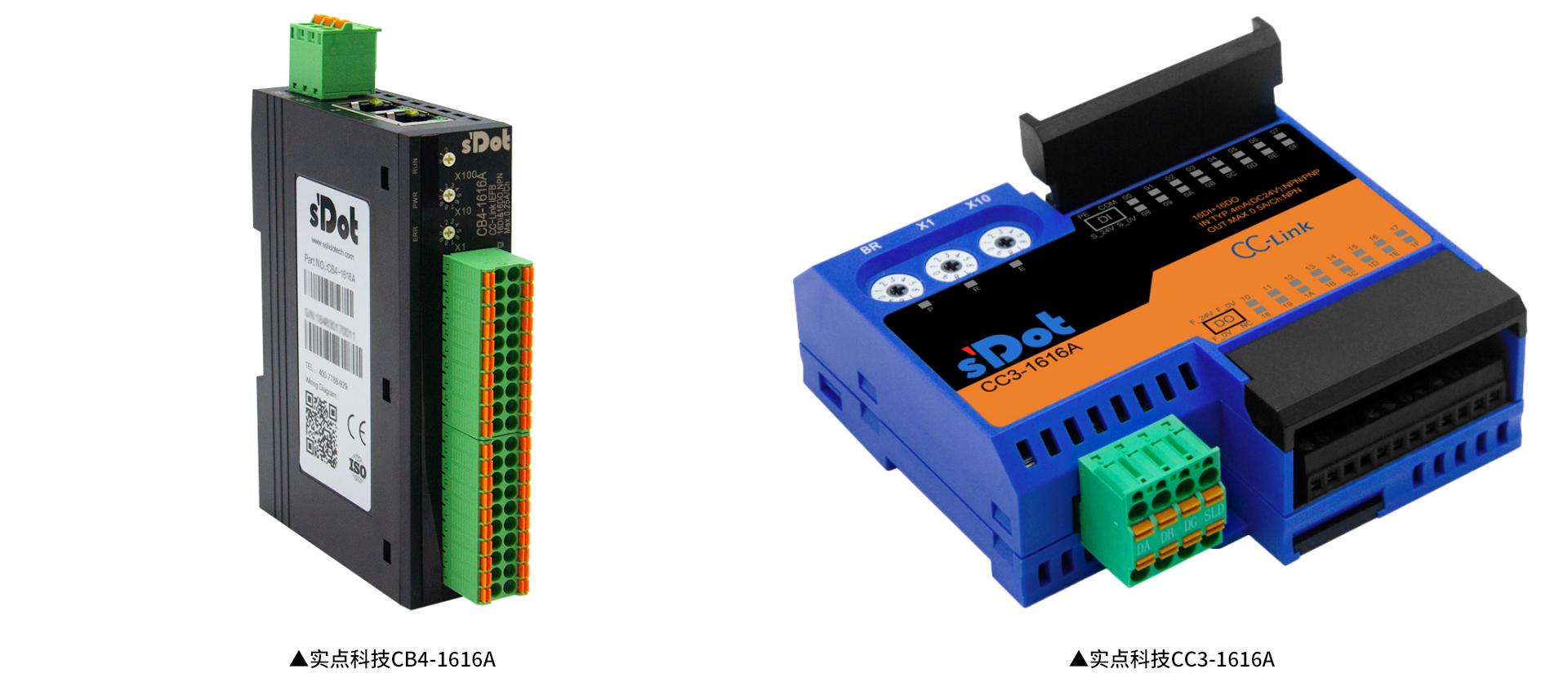

以上均无异常的情况下需要考虑混合模块输出点偏移的情况，输出偏移一般设定在输入输出混合模块上，比如：CC-Link IEF Basic协议有实点科技一体式模块CB4-1616A、CB3-1616A，三菱NZ2MFB1-32DT；CC-Link协议有实点科技CC4-1616A、CC3-1616A和三菱AJ65SBTB1-16DT。

这些模块的特点有——

1、I/O混合型；

2、输出起始地址需要根据输入点数偏移。

举个例子

如果使用CB4-1616A模块（16点输入16点输出，NPN），则输入地址为RX0~RXF，输出地址为RY10~RY1F。

下图为在GX Works2上组态CB4-1616A的I/O映射点分布示意图，刷新侧起始设置为X100和Y100：

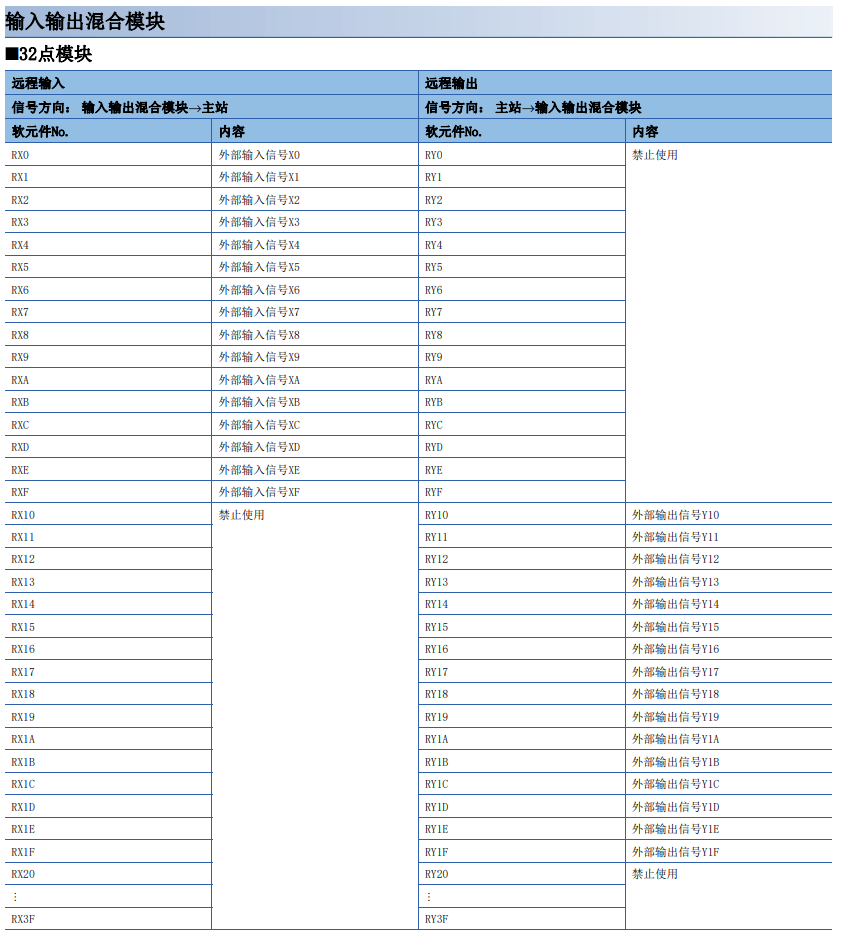

下图为三菱NZ2MFB1-32DT的软元件地址：

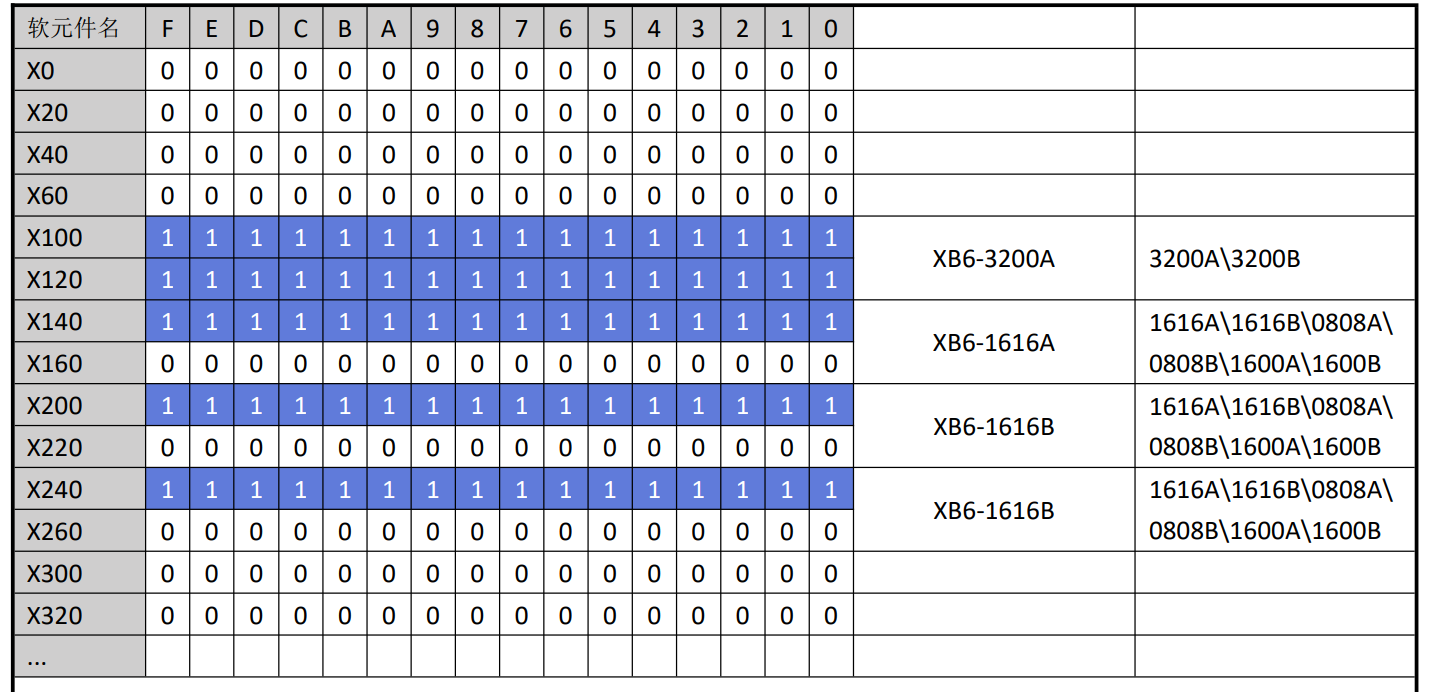

需要注意的是，实点科技插片式远程I/O不遵循输出偏移，而是每个插片固定占用4Bytes后在无偏移显示，如下图所示：使用FX5U连接XB6-CB0002，组态信息为XB6-3200A、XB6-1616A、XB6-1616B、XB6-1616B、XB6-0032A。
