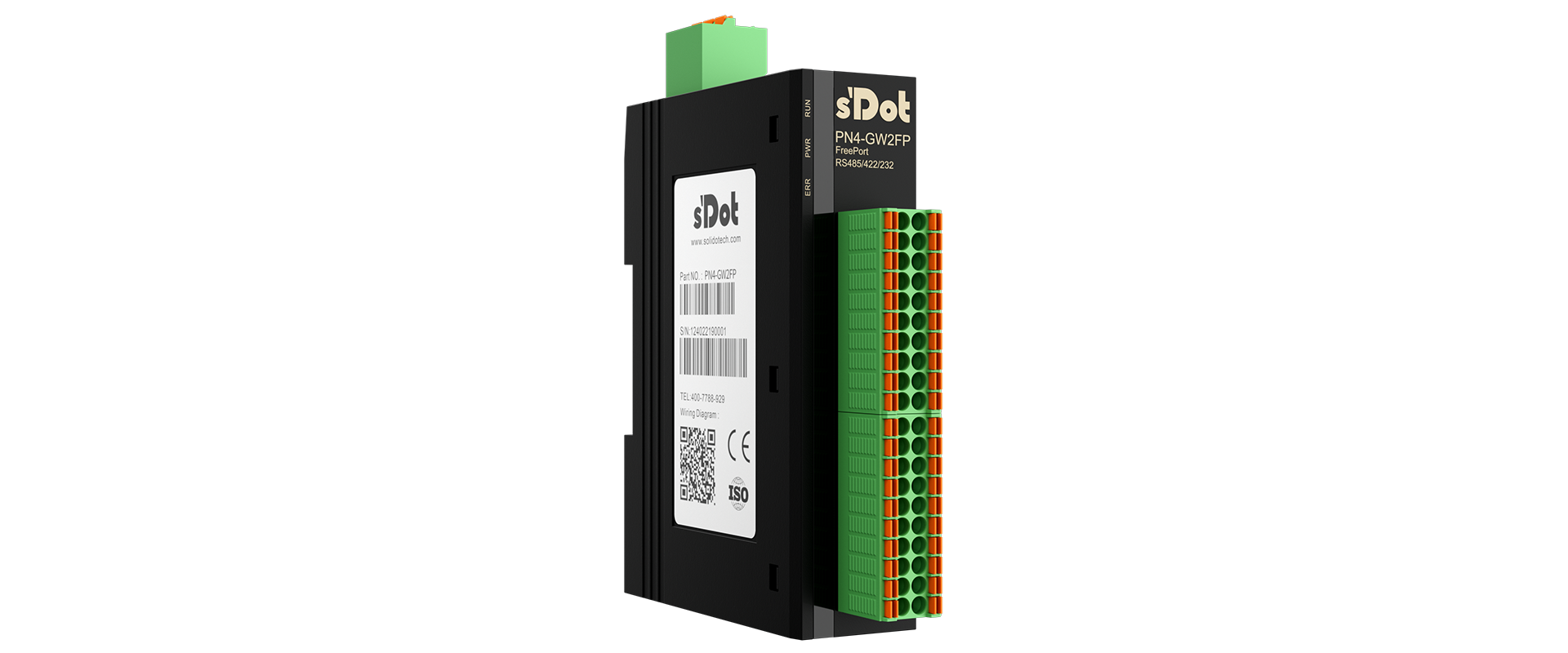

实点科技一体式串行接口网关 PN4-GW2FP预存多指令发送方法介绍

在使用实点科技一体式串行接口网关PN4-GW2FP PROFINET转自由口时，经常会出现需要多条指令交替发送的情况。一般常用方法是添加变量数据，根据变更同一地址的数据，实现发送不同数据报文。本期实点Q&A介绍第二种操作方法：使用多节点预存报文，达到不同控制字输出不同报文的效果。

1、 组态过程

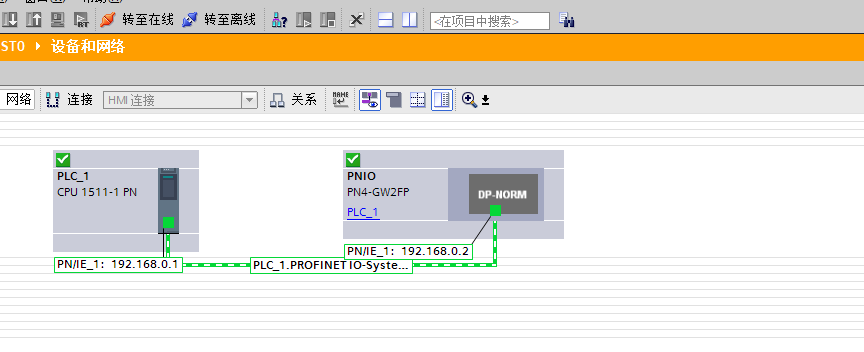

博图软件内添加西门子对应系列PLC以及导入PN4-GW2FP的GSD文件，并添加模块至网络拓扑界面。

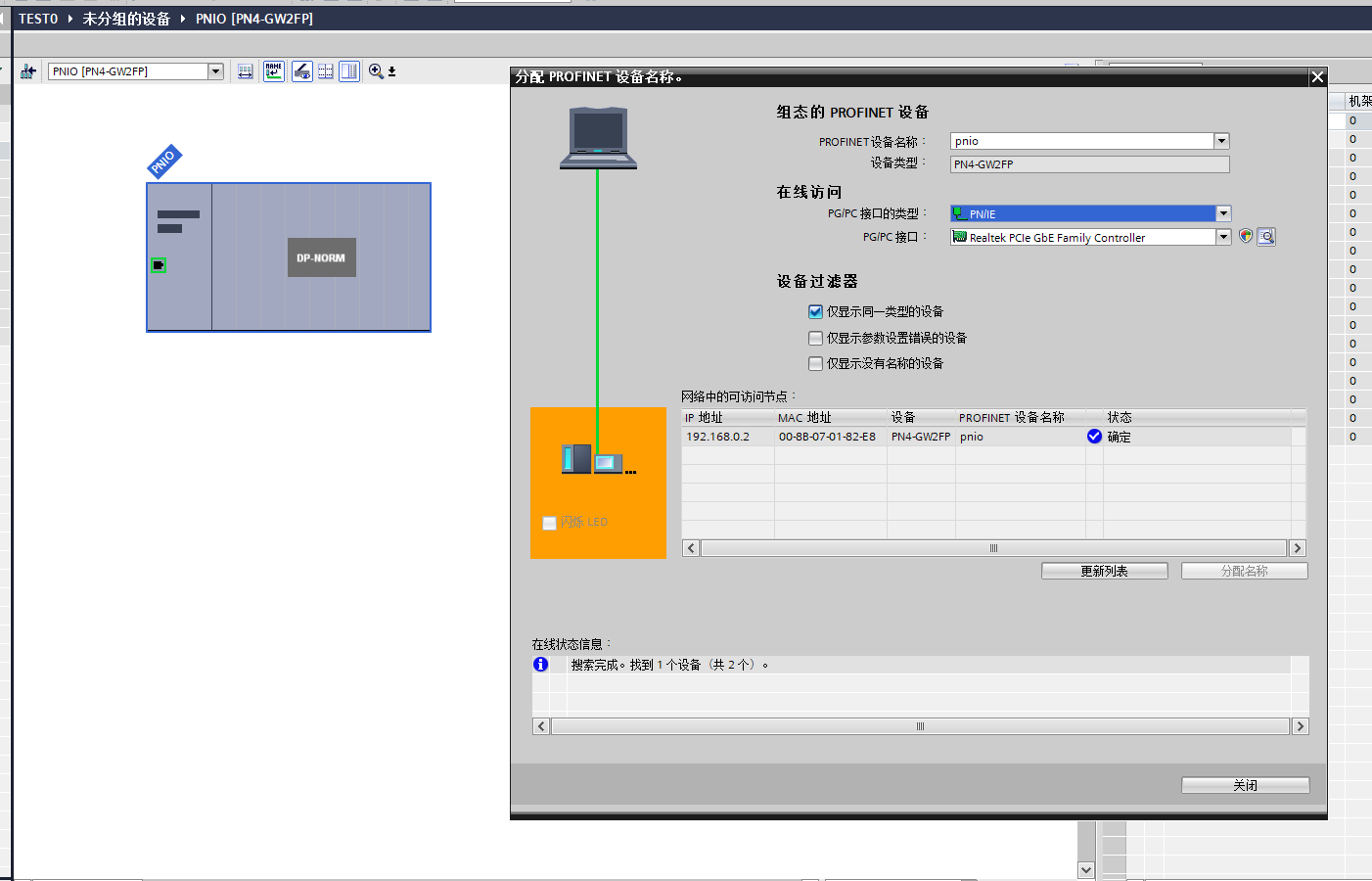

连接PLC与PN4-GW2FP模块网口，并对模块实物进行名称以及IP的分配。

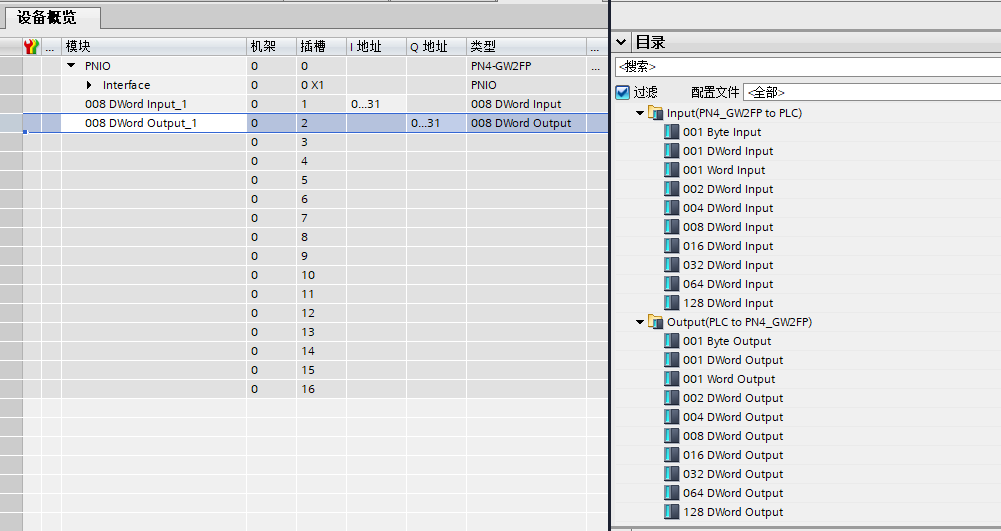

在博图软件内点开PN4-GW2FP模块的硬件配置，添加过程数据需要的上下行数据区。

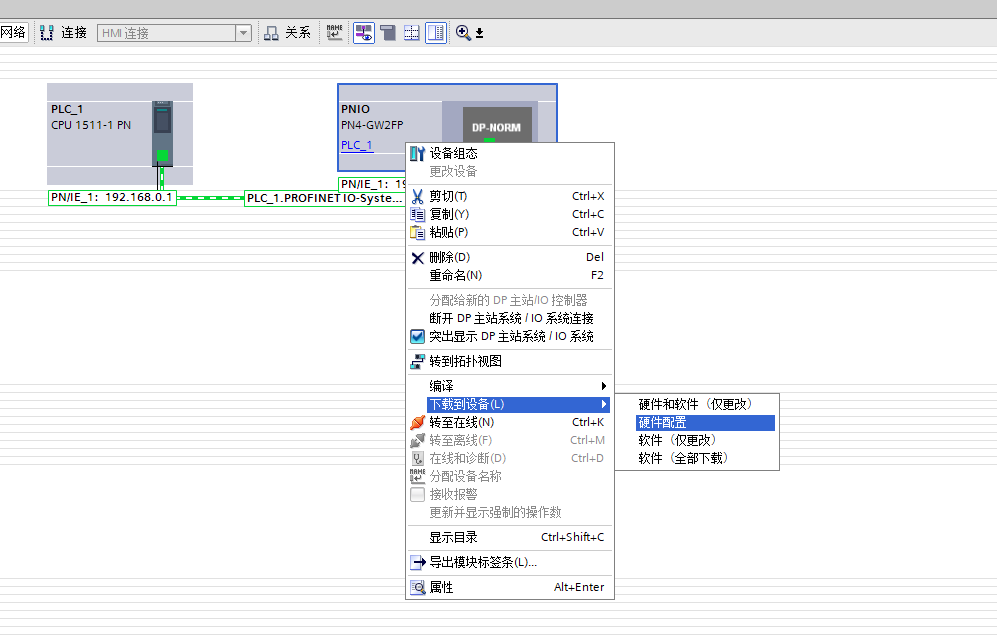

组态配置完成之后，右键模块对当前组态进行“硬件下载”。

2、 配置模块过程

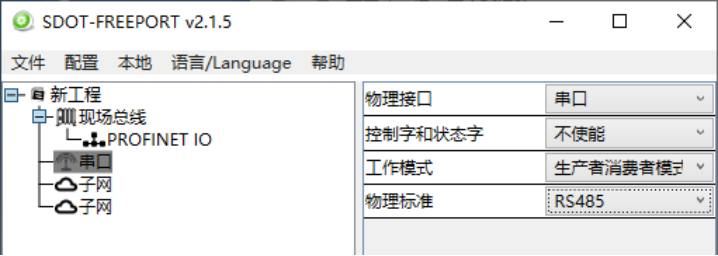

打开实点科技配置软件“SDOT-FREEPORT”，新建工程，选择工作模式为生产者消费者，物理标准以实际接口为准(本例使用 485 接口)。

配置相关串口信息、波特率、数据位、检验位、停止位等。

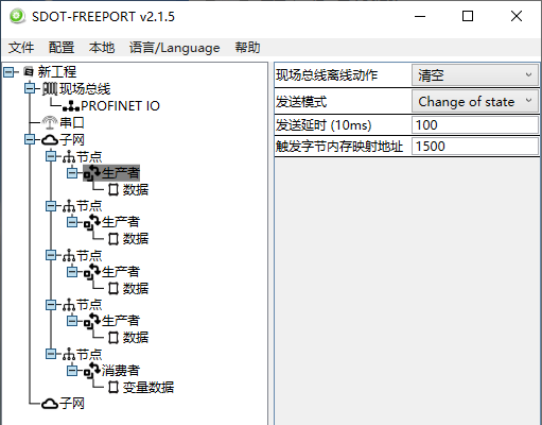

添加多节点，并节点下添加生产者，本例额外举例一个消费者用来接收数据。

在节点1生产者配置下，发送模块选择控制字状态改变时触发，触发字节内存映射起始地址为1500（西门子输出第1个字节）。

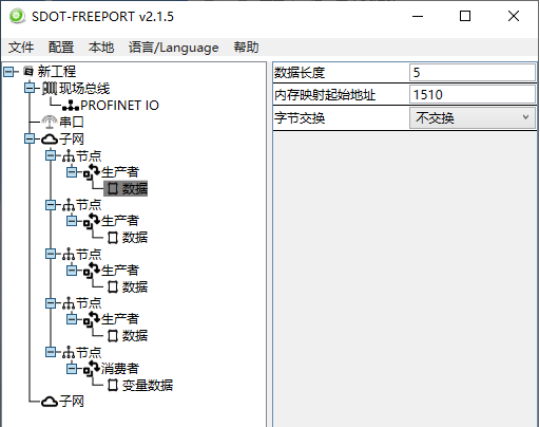

在节点1的生产者下添加数据区，本例设定长度为5，内存映射起始地址为1510（西门子输出第10个字节）。

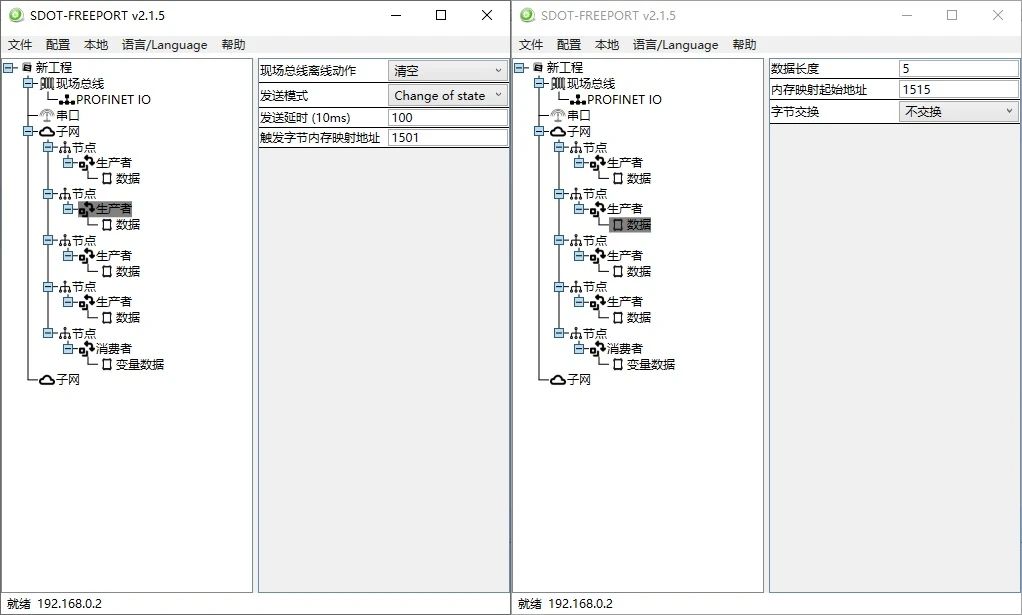

节点2也如下配置发字节内存映射起始地址为1501（西门子输出第2个字节），内存映射起始地址为1515（西门子输出第16个字节）：

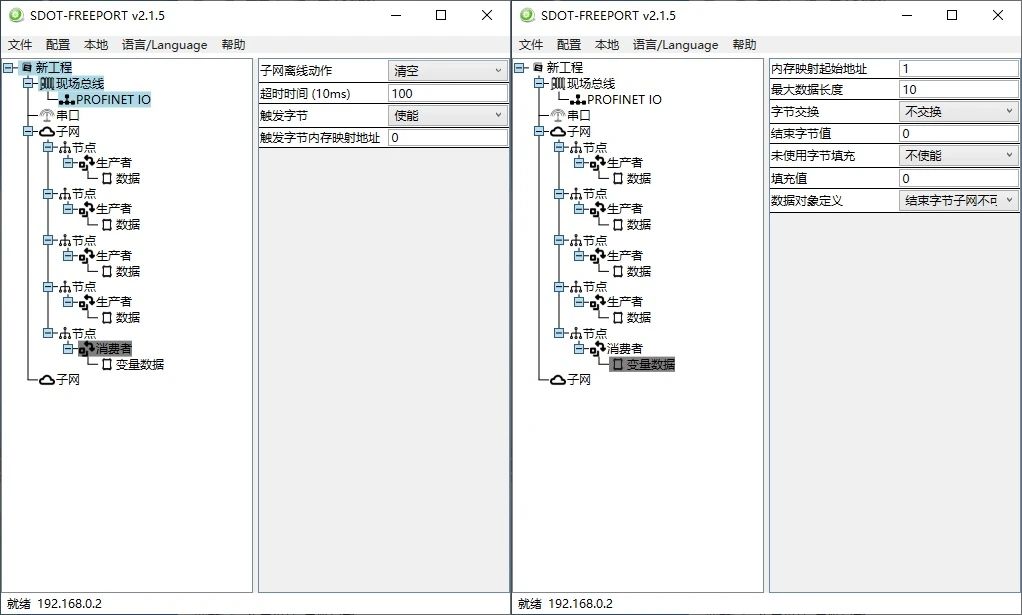

最终节点配置消费者，将触发字节变0更为使能，变量数据区从1开始长度为10字节。

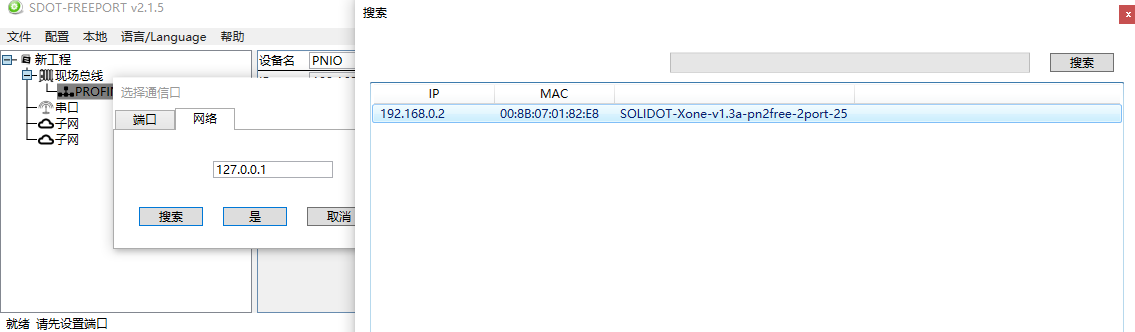

配置完成之后，选择通讯配置，搜索到对应模块，并将配置下载到模块内。

将PLC和模块整体断电重启，并在线监视。

3、 数据监控

在地址区查看对应地址表数据：

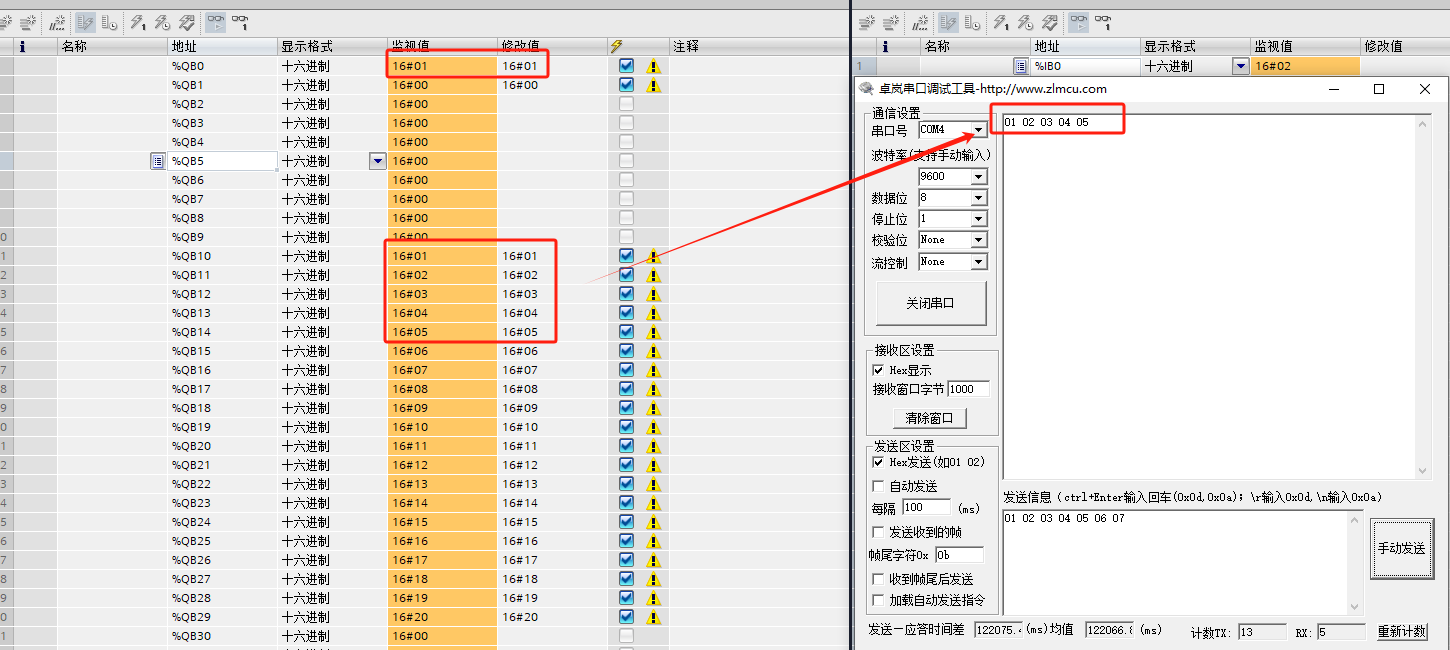

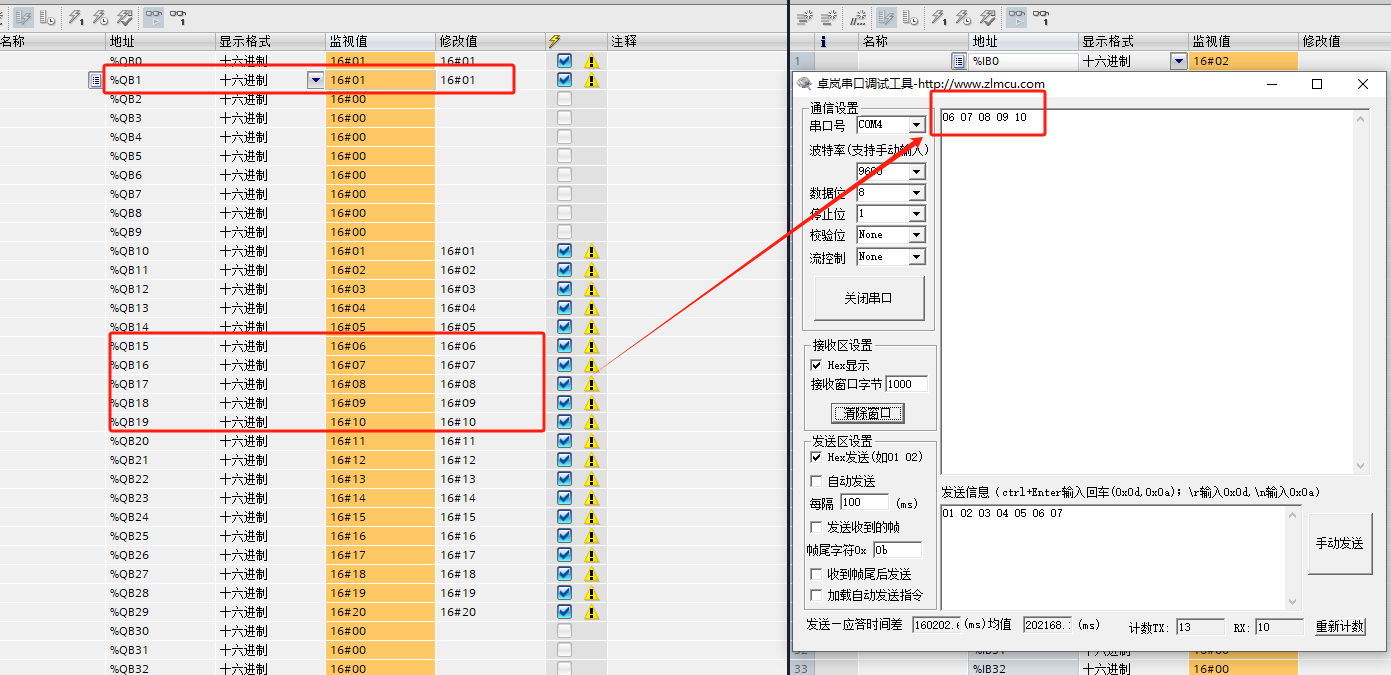

提前预设地址数据QB10~QB29，分别触发QB0和QB1，可实现多个不同报文的发送。

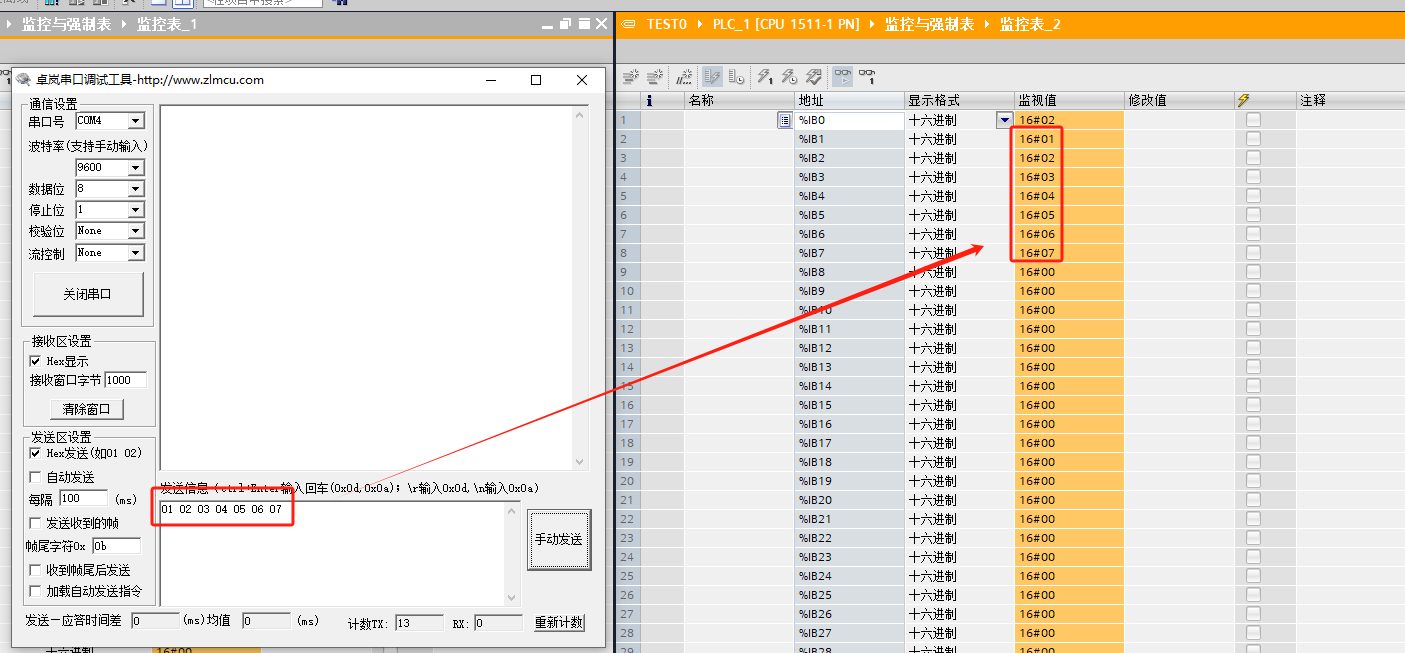

同时测试接收数据，助手发送的数据可被映射到博图软件内地址区。

此发送方法减小多报文切换对程序时序关系的影响，不局限于相同地址区切换数据的操作，就可实现对报文的预存发送功能。

以上就是实点科技一体式串行接口网关PN4-GW2FP预存多指令发送方法的介绍。如您有任何问题，欢迎来询，我们将竭诚为您服务!
