实点科技C2系列总线阀岛选型详解

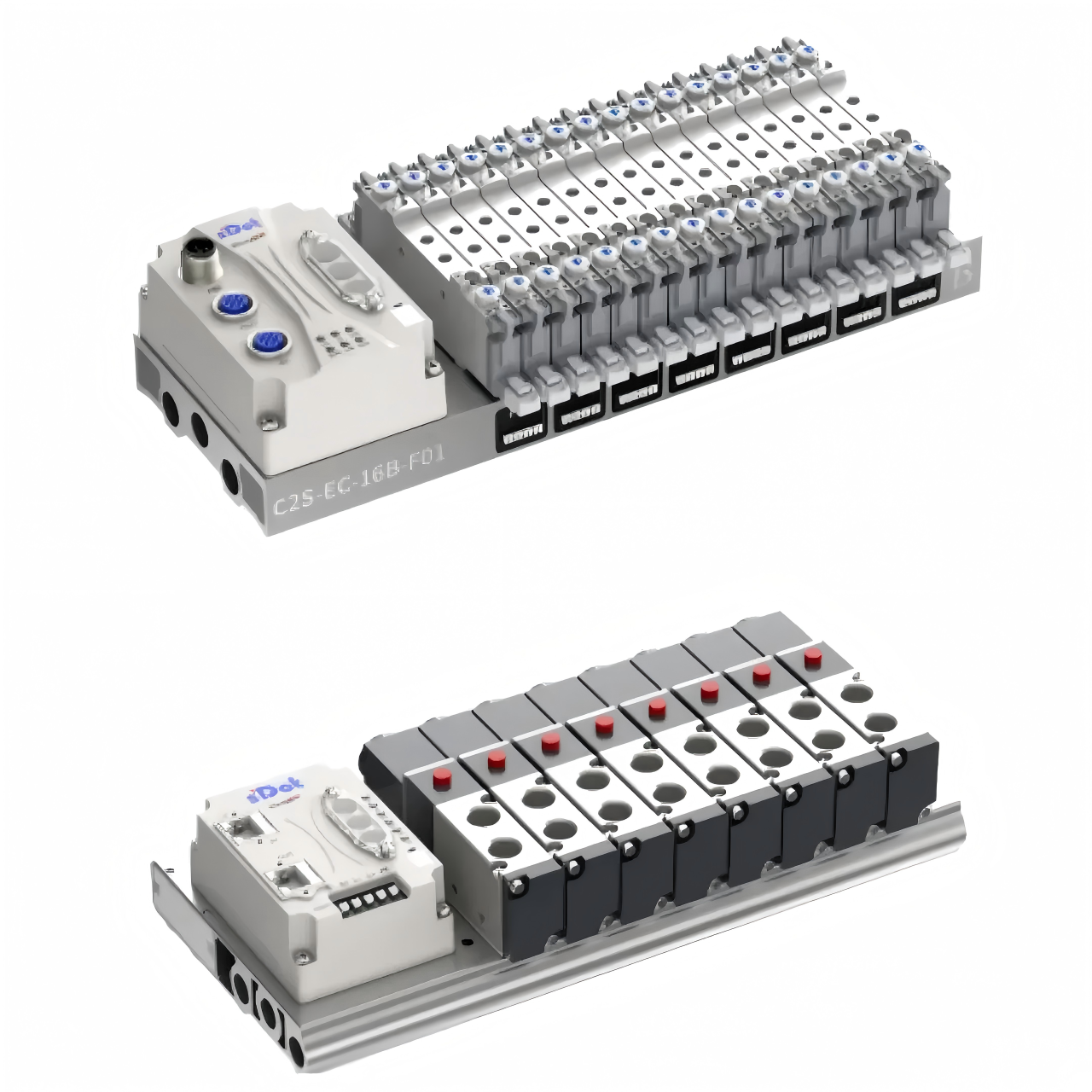

实点科技C2系列总线阀岛涵盖C2S与C2P两个系列，以优异的易用性和稳定性广泛应用于工业自动化领域。

一、阀岛型号选择

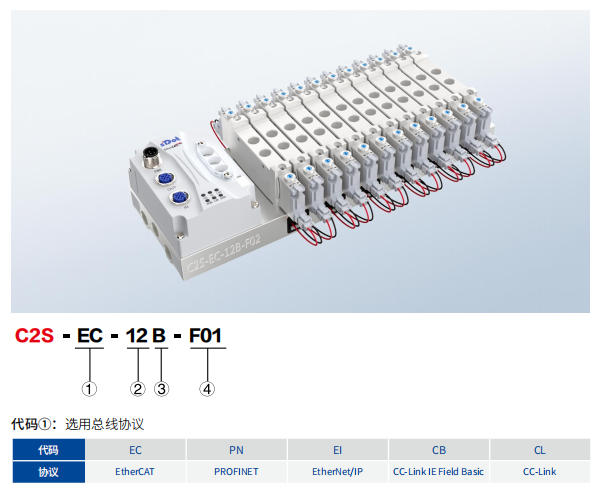

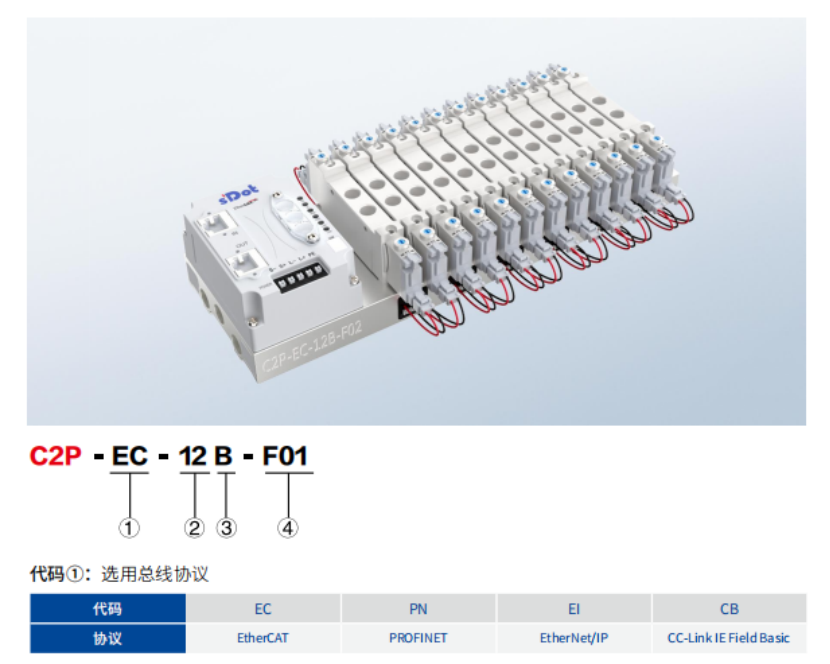

1、首先根据通讯接口确定使用C2S（M12接口）还是C2P（网口），随后选择所需的总线协议，如PN、EC、EI等，具体选项如下图所示：

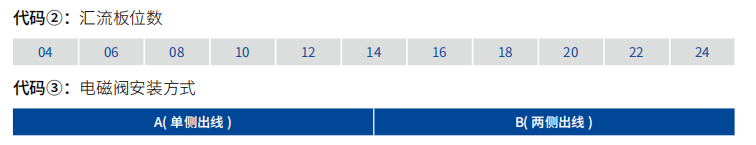

2、确定阀岛位数与电磁阀出线方式。通常选择两侧出线即可，它同时兼容单控阀与双控阀。

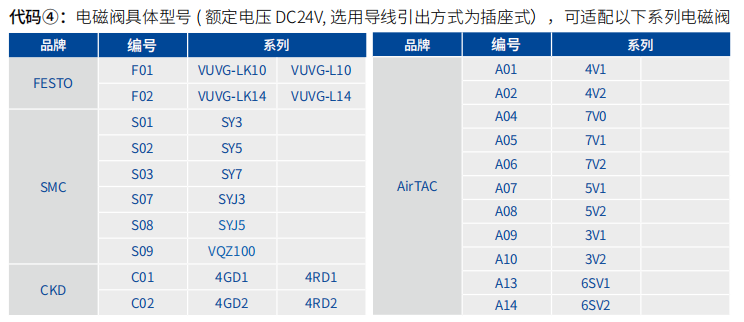

3、选择所需电磁阀型号。下图是目前阀岛适配的电磁阀品牌和系列，若您所需不在其中，请联系我们，我们将根据电磁阀尺寸、出线方式、接头位置等为您比对适配型号。

完成以上步骤后，即可生成初步阀岛型号。如：C2S阀岛、PN协议、10位阀岛两侧出线、搭配SMC SY5系列电磁阀，对应型号为C2S-PN-10B-S02。

二、阀岛配件选择

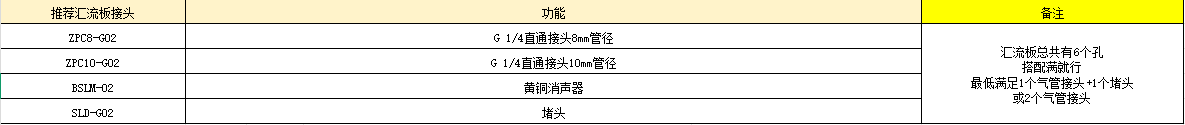

1、汇流板接头：选择接头管径，通常为8mm或10mm。通用配置包括1个进气接头、1个堵头和4个消声器。

2、电磁阀出气接头：需根据电磁阀具体型号查阅相关手册进行选择。通常1个电磁阀需搭配2个出气接头（注：A09/A10型号为1个）。以下为常用搭配参考——

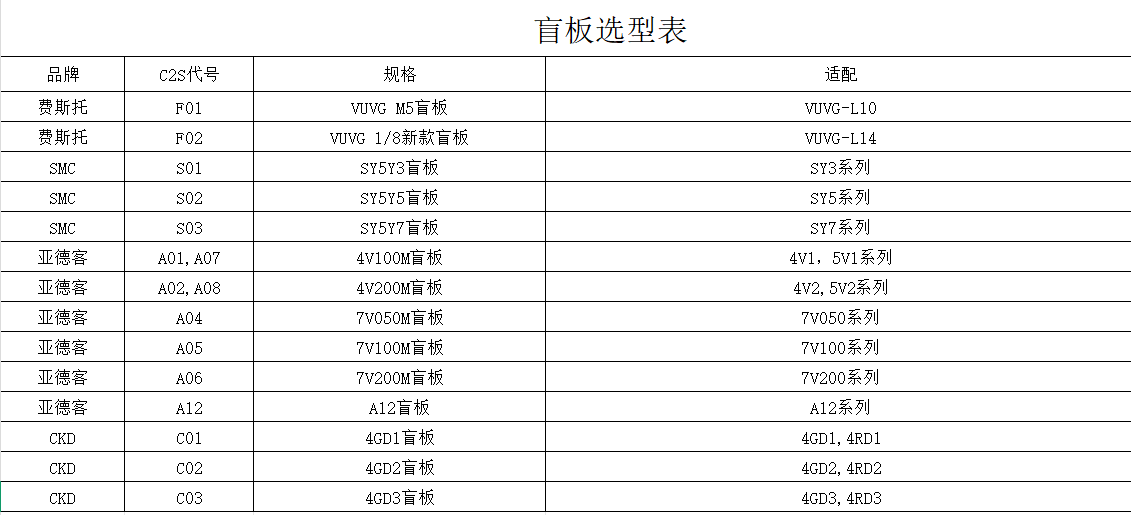

3、盲板：当阀岛位数大于实际使用的电磁阀数量时（如选用10位阀岛但只安装8个电磁阀），需使用盲板覆盖未使用的阀位，保证密封，防止泄漏。

三、生成最终清单

完成上述所有的选型以后，此时就可生成一份完整的配置清单，选型工作即告完成。如下图所示：

以上就是实点科技C2系列总线阀岛选型详解，感谢您的观看。
