实点科技MT4-1616A模块与威纶通触摸屏通讯详解

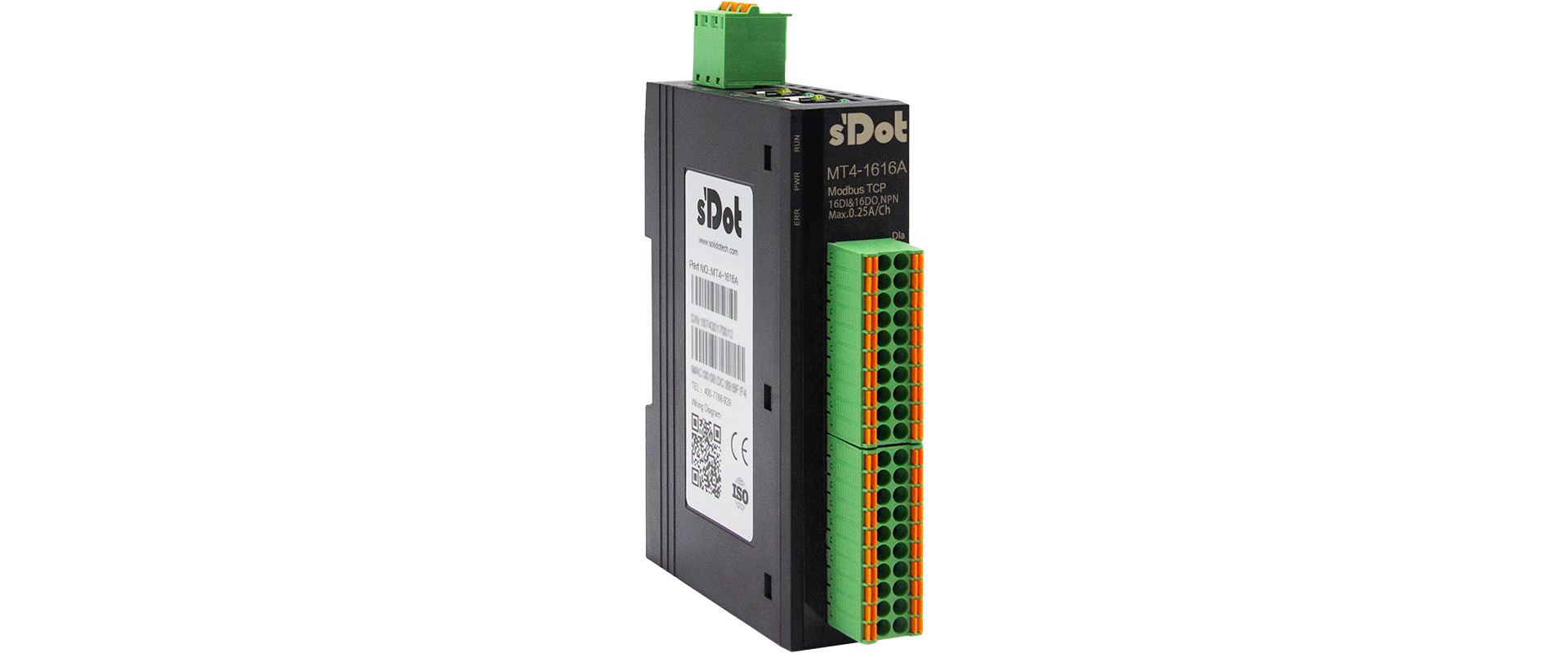

↑ 实点科技Modbus TCP协议一体式I/O MT4-1616A

MT4-1616A为实点科技Modbus TCP一体式从站模块，本体含有16路DI和16路DO（NPN型），出厂默认IP地址为192.168.1.120。

MT4-1616A在物流、光伏、锂电、新能源等行业均有广泛应用，针对布线时小点位情况提供了灵活、高效的工业总线解决方案。也正因如此，客户在实际使用时，一般不将其与PLC搭载，多数直接与触摸屏建立通讯。本文就以威纶通触摸屏为例，介绍MT4-1616A的通讯建立步骤：

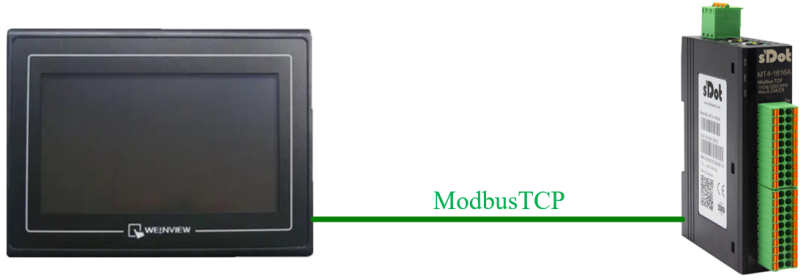

一、网络拓扑

二、MT4-1616A在威纶通EasyBuilder Pro软件中的组态

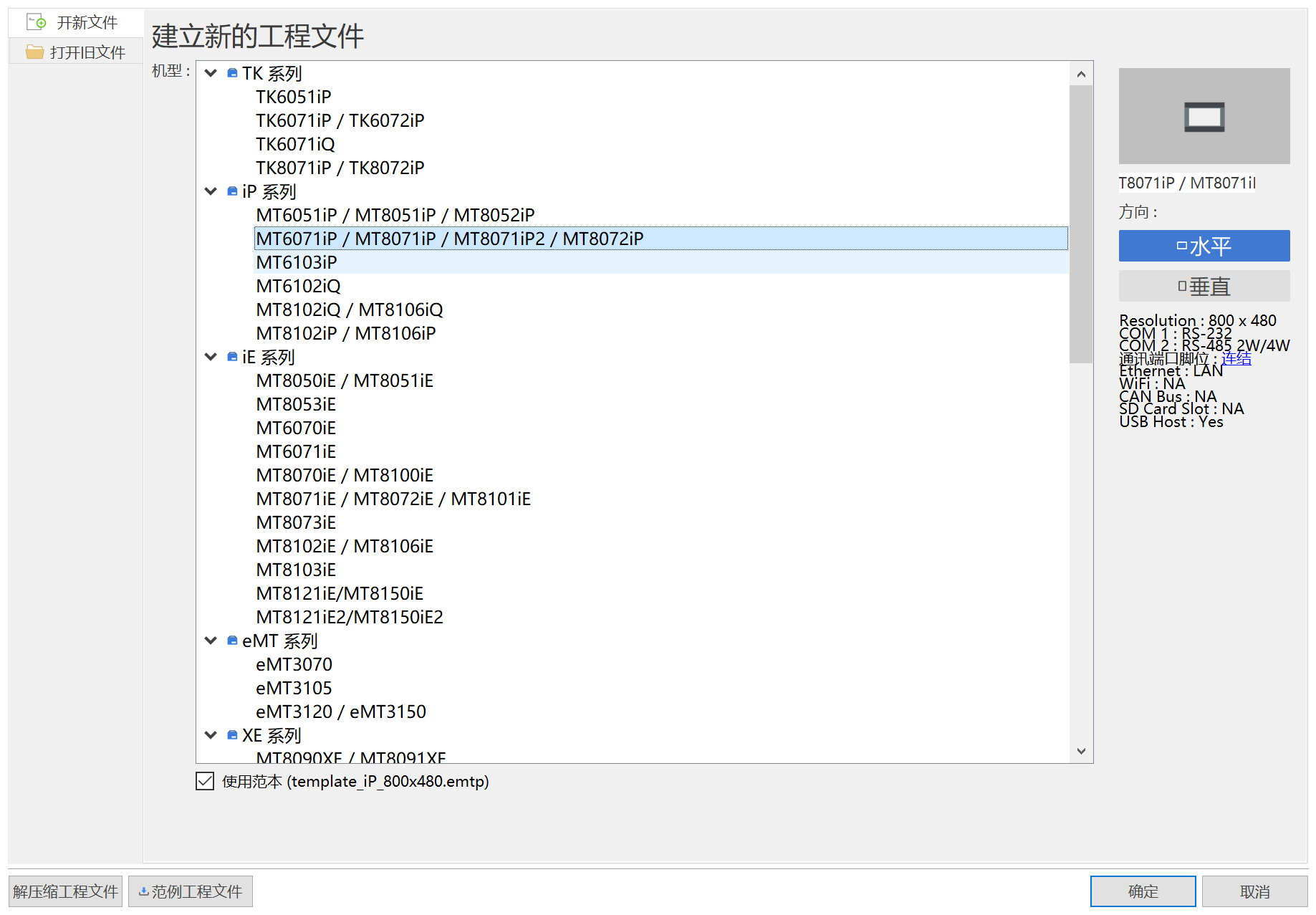

1.新建工程

选择对应机型，点击“确定”按钮

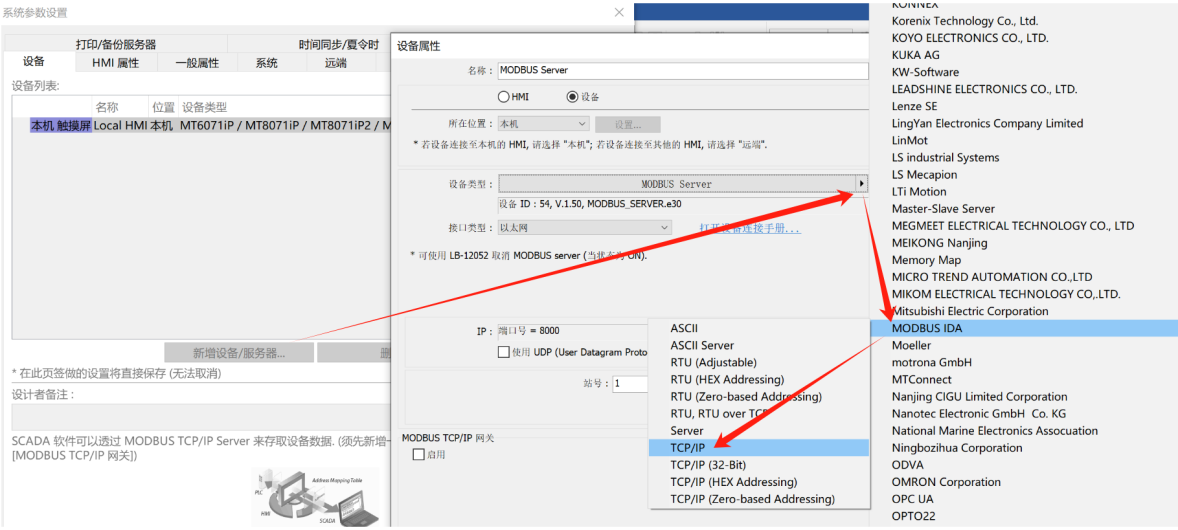

2.新增设备/服务器新

增设备/服务器--->MODBUS Server--->MODBUS IDA--->TCP/IP

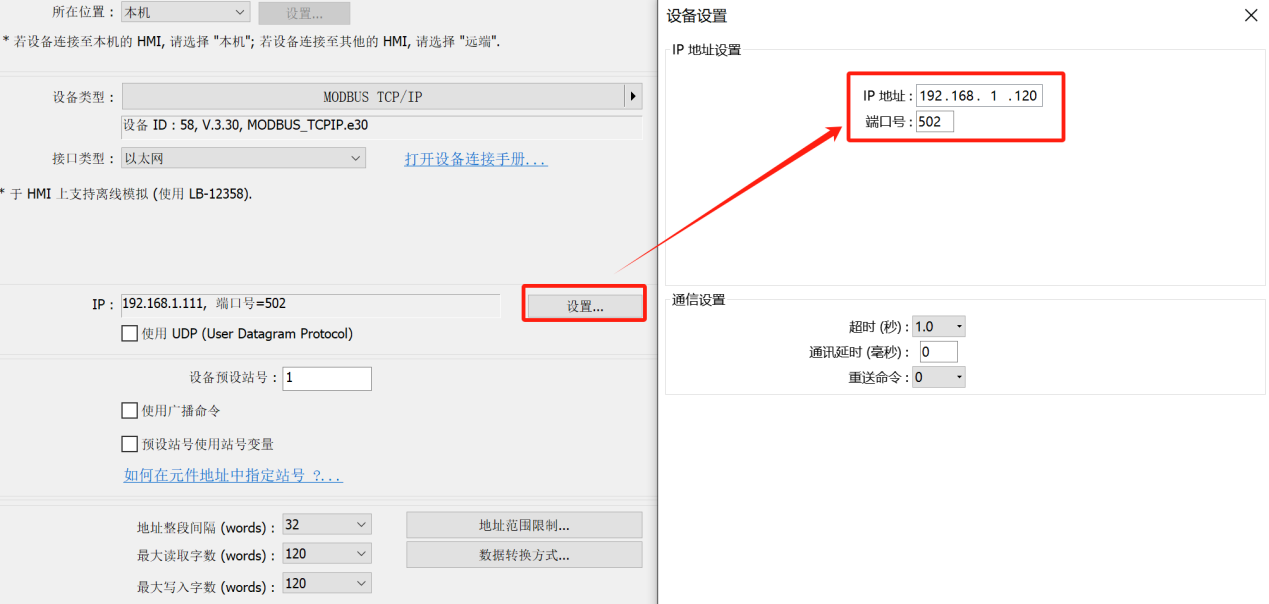

3.设置连接的服务器IP地址及端口号

设置连接的服务器（MT4模块）IP地址及端口号，MT4出厂默认IP地址为192.168.1.120，规约端口号502

（注：需要保证触摸屏IP地址和MT4模块的IP地址在同网段，此示例触摸屏192.168.1.100，MT4模块192.168.1.120）

4.MT4-1616A模块输入/输出地址映射

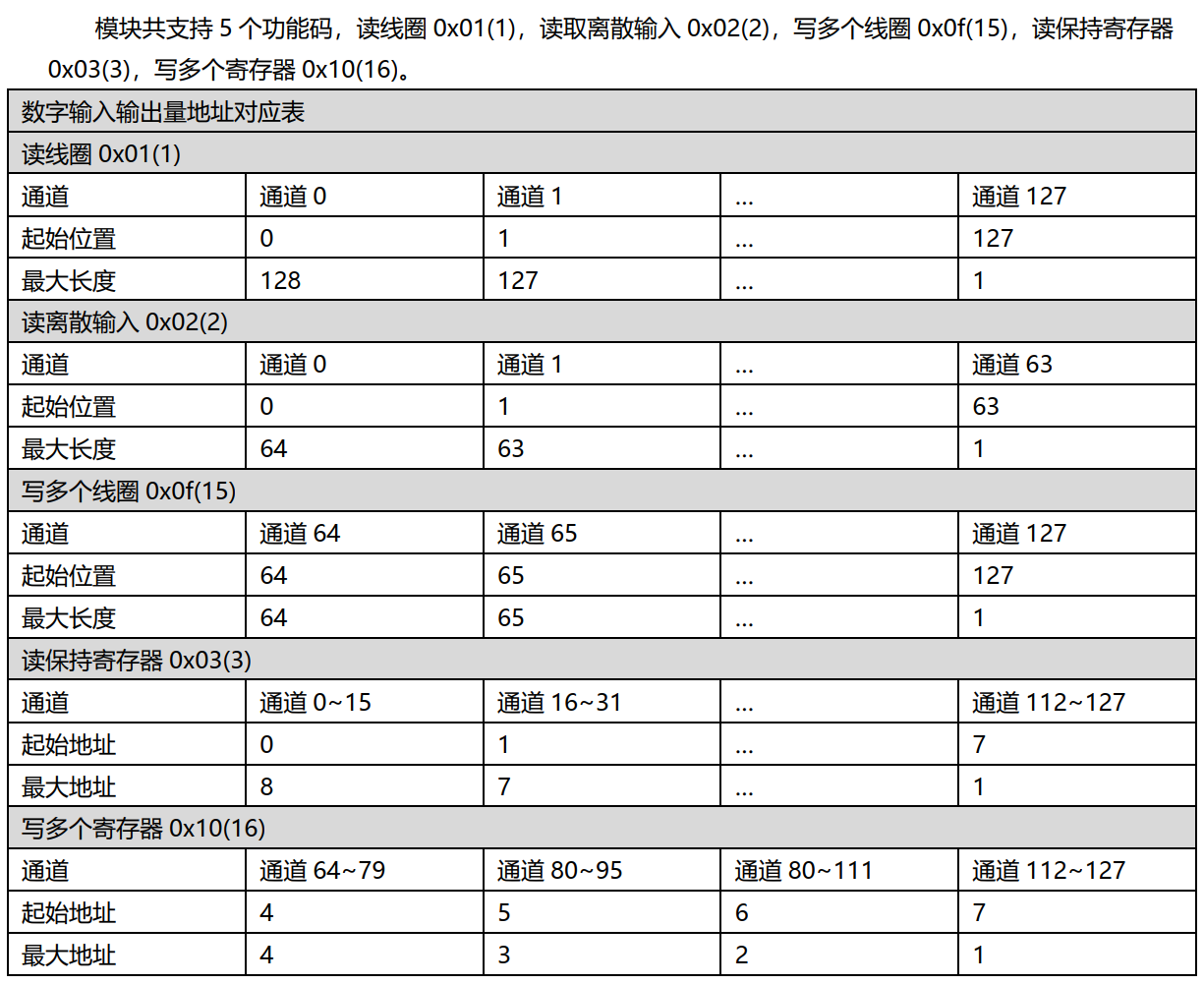

MT4产品手册功能码地址对应表如下——

读16位DI离散输入：01/02功能码，modbus起始地址0，长度16；写16位DO线圈输出：15功能码，modbus起始地址64，长度16

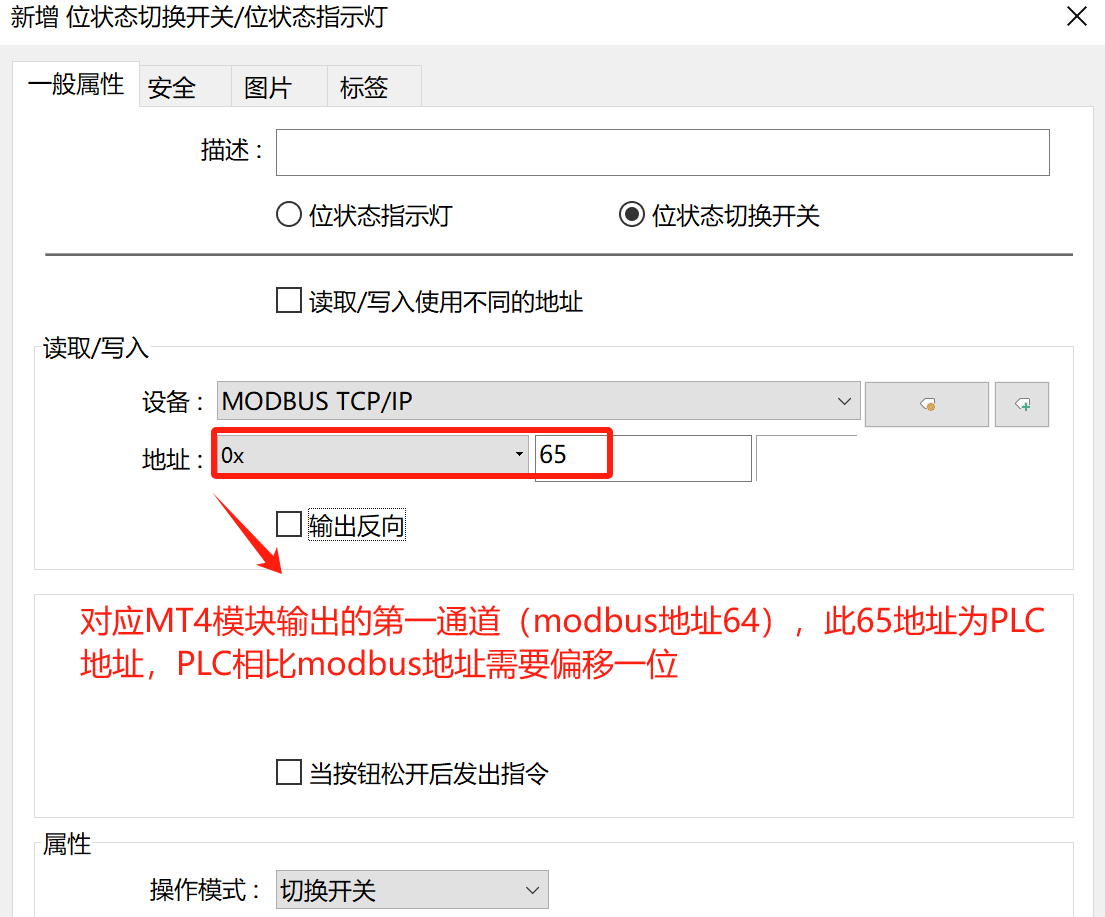

4.1建立位状态切换开关，映射DO输出地址

具体可参考如下表格——

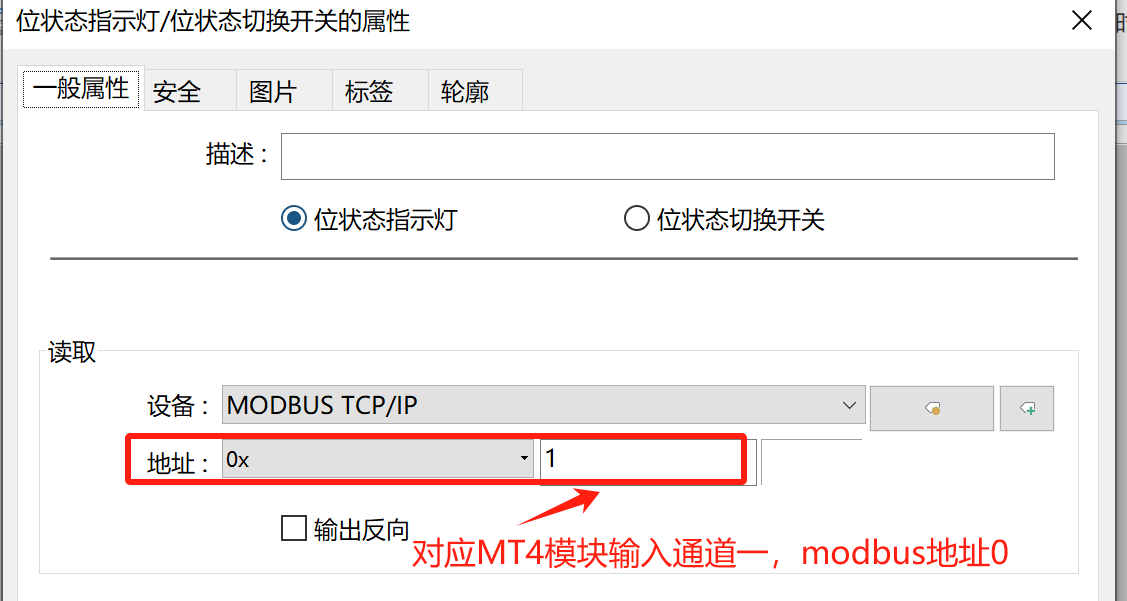

4.2建立位状态指示灯，映射DI输入地址

具体可参考如下表格——

以上就是实点科技MT4-1616A模块与威纶通触摸屏通讯详解。如您有任何问题，欢迎来询，我们将竭诚为您服务!
