C2P系列阀岛在博图TIA Portal V18软件上出现告警信息的解决方法

在客户使用C2P-PN系列阀岛时，会使用博图TIA Portal V18软件进行组态，本次将针对常见告警信息的解决方法进行介绍。

一、告警信息确认

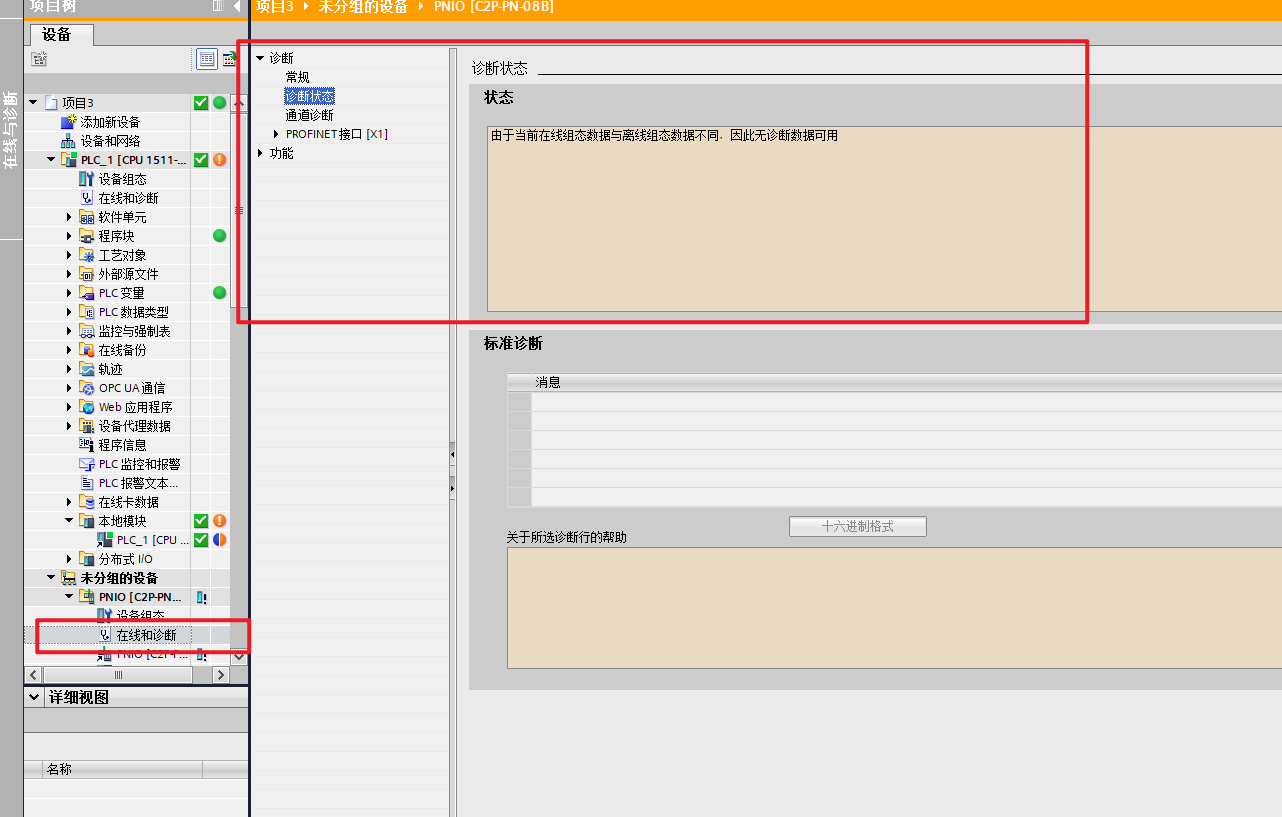

在博图软件中点击添加过的I/O模块，进入“在线和诊断”，点击“诊断状态”，在诊断界面看到告警信息提示。如下图所示，告警有“由于当前在线组态数据与离线组态数据不同，因此无诊断数据可用”、“不可以”等情况。

二、告警原因分析及解决方法

1、博图告警信息显示“由于当前在线组态数据与离线组态数据不同，因此无诊断数据可用”时，可能原因是组态未下载。

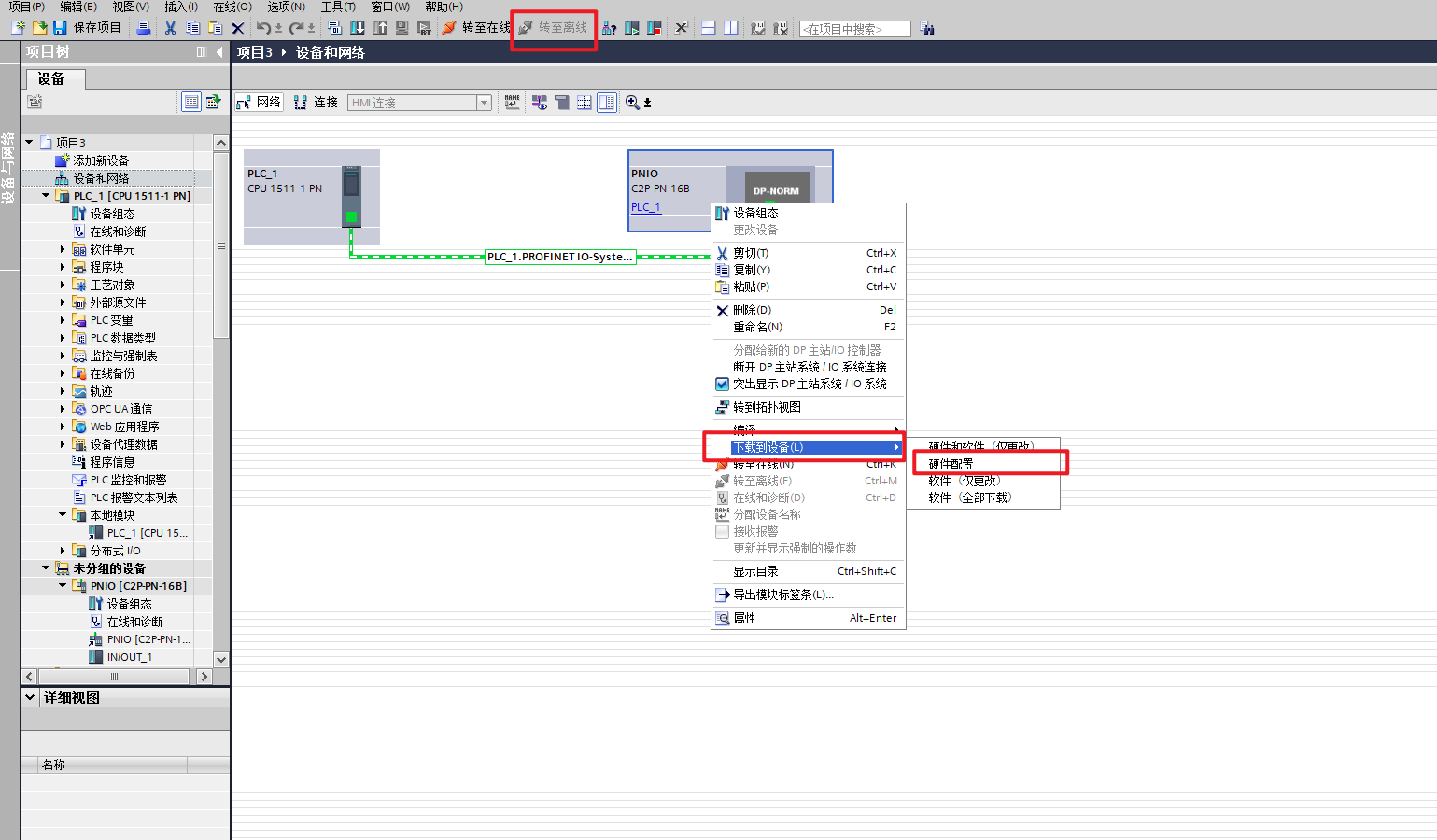

解决方法：如下图所示，转至离线，右击模块下载硬件即可。

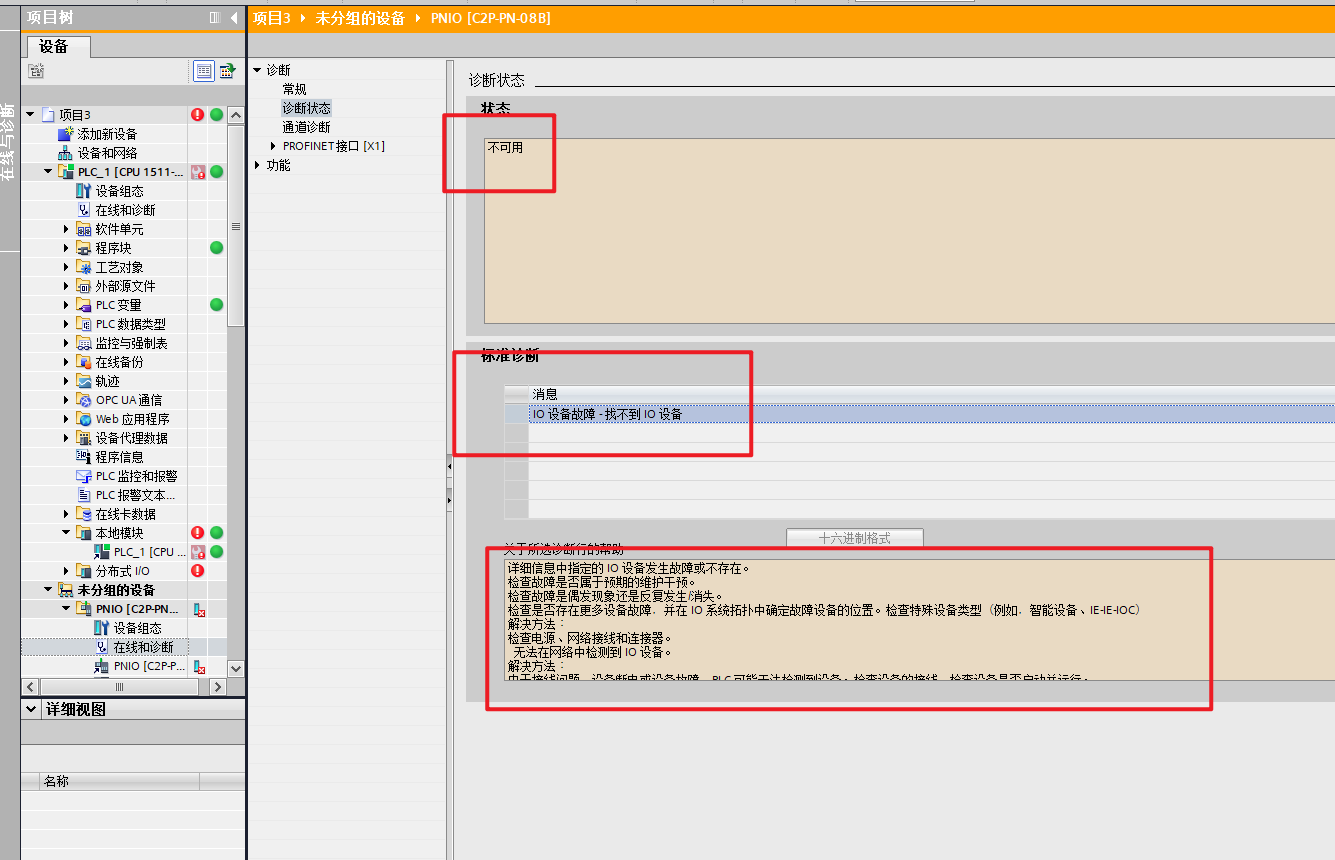

2、博图告警信息显示“不可以-I/O模块故障-找不到I/O设备”时，可能是以下原因：

（1）网线松动或网线损坏

（2）网络环境干扰，受风暴冲击

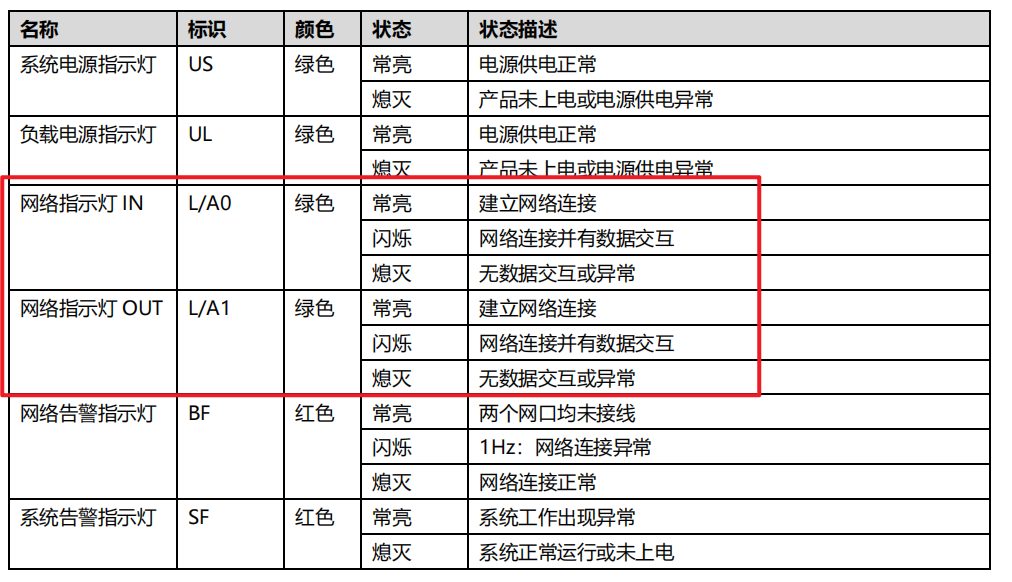

解决方法：检查网线是否松动，也可以看阀岛上面指示灯L/A0与L/A1（分别是IN口与OUT口的通讯状态灯）。

网线和指示灯都正常的话，可以试一下PLC和模块直连，不走网络，来排查是否是网络环境的影响；如果确定是网络的原因后，可以重新梳理网络拓扑，隔离好外网，更换管理型交换机，通关交换机自带的风暴抑制功能缓解网络干扰带来的影响。

3、博图告警信息显示“不可以-I/O模块故障-设备类型不同”时，可能原因是组态的设备模块与实际的设备模块不匹配。

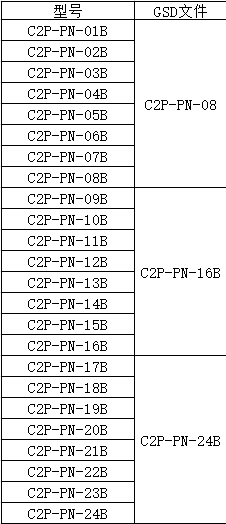

解决方法：例如实物模块型号是C2P-PN-06B，组态中使用的模块是C2P-PN-16B或者C2P-PN-24B的情况，由于两者设备类型不同所以导致故障，此时需要将组态的设备删掉，添加C2P-PN-08B的模块。对应情况如下图——

以上就是实点科技C2P系列阀岛在博图TIA Portal V18软件上出现告警信息的解决方法。如您有任何问题，欢迎来询，我们将竭诚为您服务!
