实点科技离散式I/O XBF4-PN04通讯问题排查与解决指南

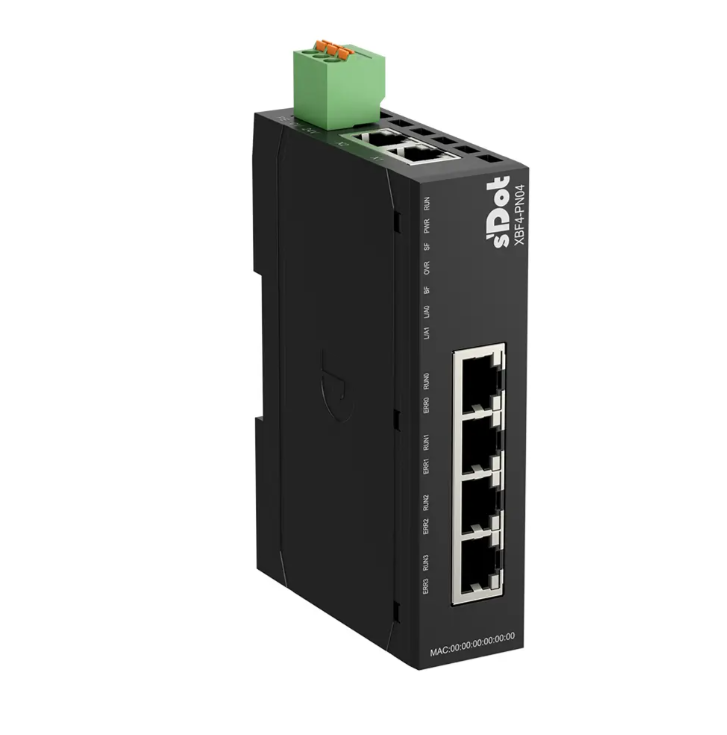

XBF4-PN04是实点科技离散式I/O系列PROFINET总线耦合器模块。该模块正上方有2个RJ45形式的PROFINET接口，可实现与PROFINET主站PLC的通讯；正面有4个RJ45形式的XBF扩展接口，可串行组合连接多种类型离散式I/O模块，每个接口最多可串行连接16个模块（模块设计拨码站号0~F，不可重复），一共最多可扩展32个离散式I/O模块。

在使用XBF4-PN04过程中，用户可能在配置或运行过程中遇到无法与PROFINET主站正常建立通讯的问题。本文将系统说明如何通过观察指示灯状态与逐步排查，快速定位并解决此类通讯问题。

一、准备工作：指示灯状态识别

在排查前，首先需要先了解耦合器和I/O模块上各指示灯的定义，以便通过灯状态快速定位问题。

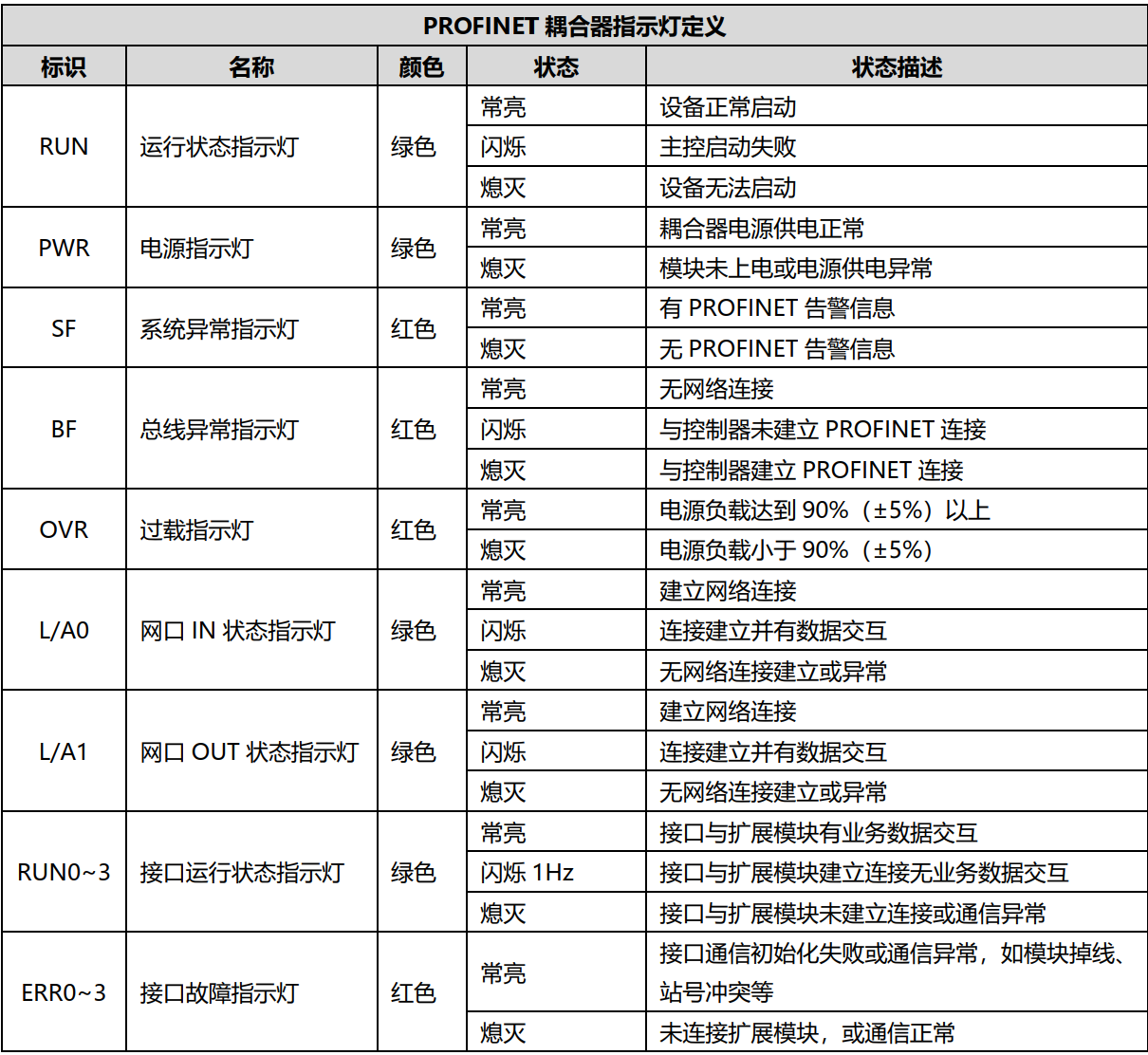

耦合器指示灯定义如下：

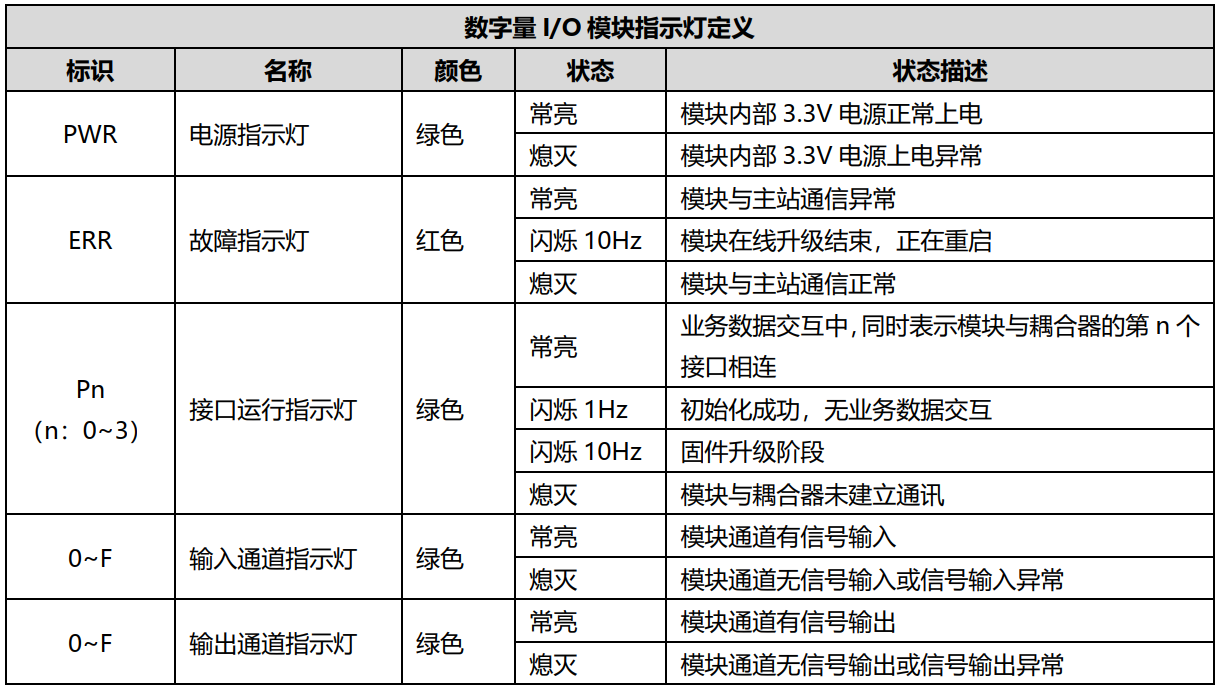

I/O模块指示灯定义如下：

二、问题现象与解决步骤

1、PROFINET通讯协议层物理网链路断开

模块现象：XBF4耦合器L/A0和L/A1灯均不亮

解决办法：

 ① 检查耦合器和主站网线是否正常，接口是否牢固（建议使用超五类以上成品网线）

② 检查PLC网口使用是否正常且使用正确

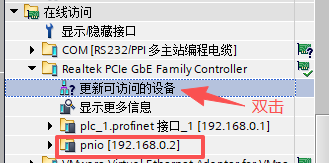

③ 检查PLC软件能否搜索到耦合器

2、XBF总线层物理网链路断开

模块现象：

① XBF4耦合器RUN n（n：0~3）灯熄灭，EER n（n：0~3）灯熄灭

② I/O模块的PWR灯、ERR灯、Pn（n：0~3）灯熄灭

解决办法：

① 检查I/O模块和耦合器网线是否正常，接口是否牢固（建议使用超五类以上成品网线）

② 检查自制或成品网线两端RJ45水晶头线序，线序相同直通即可，不需要交叉

3、终端电阻未安装

模块现象：I/O模块Pn（n：0~3）灯闪烁或熄灭

解决办法：

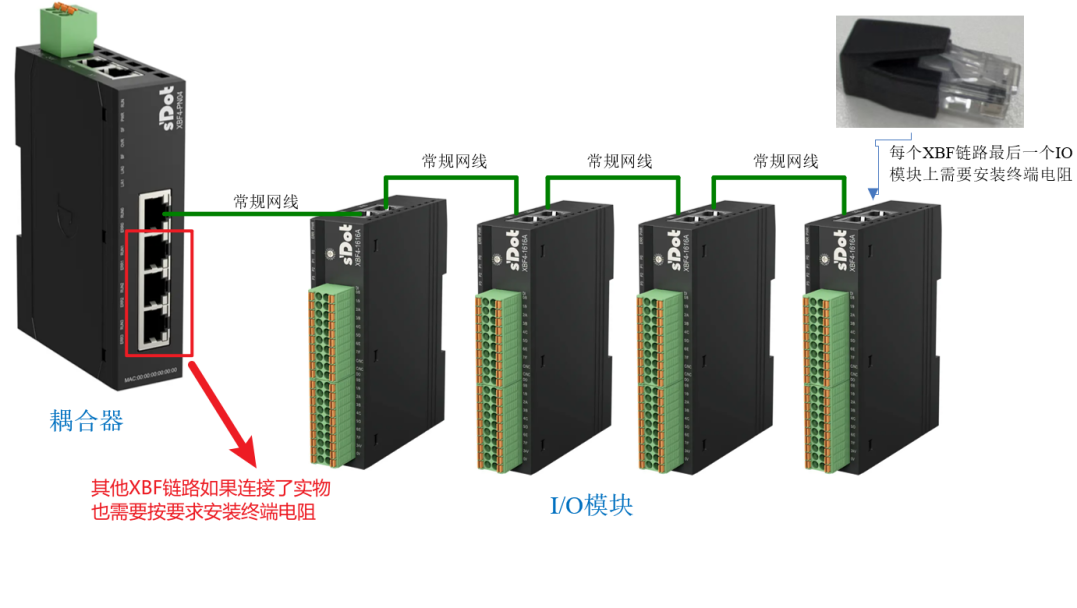

① 检查所用XBF链路上最后一个I/O模块上是否安装终端电阻（出厂默认安装在耦合器），如下图第一个XBF链路安装示例

② C3阀岛终端电阻需使用额外配件

4、I/O模块拨码站号冲突

模块现象：

① XBF4耦合器RUN n（n：0~3）灯熄灭，EER n（n：0~3）灯常亮

② I/O模块的PWR灯常亮，ERR灯、Pn（n：0~3）灯熄灭

解决办法：检查同一条XBF链路下的I/O模块是否存在拨码站号冲突

5、配置组态的后级I/O模块型号、槽位顺序和实物不一致或未组态

模块现象：

① XBF4耦合器RUN n（n：0~3）灯闪烁，EER n（n：0~3）灯熄灭

② I/O模块的PWR灯常亮，ERR灯熄灭，Pn（n：0~3）灯闪烁

解决办法：

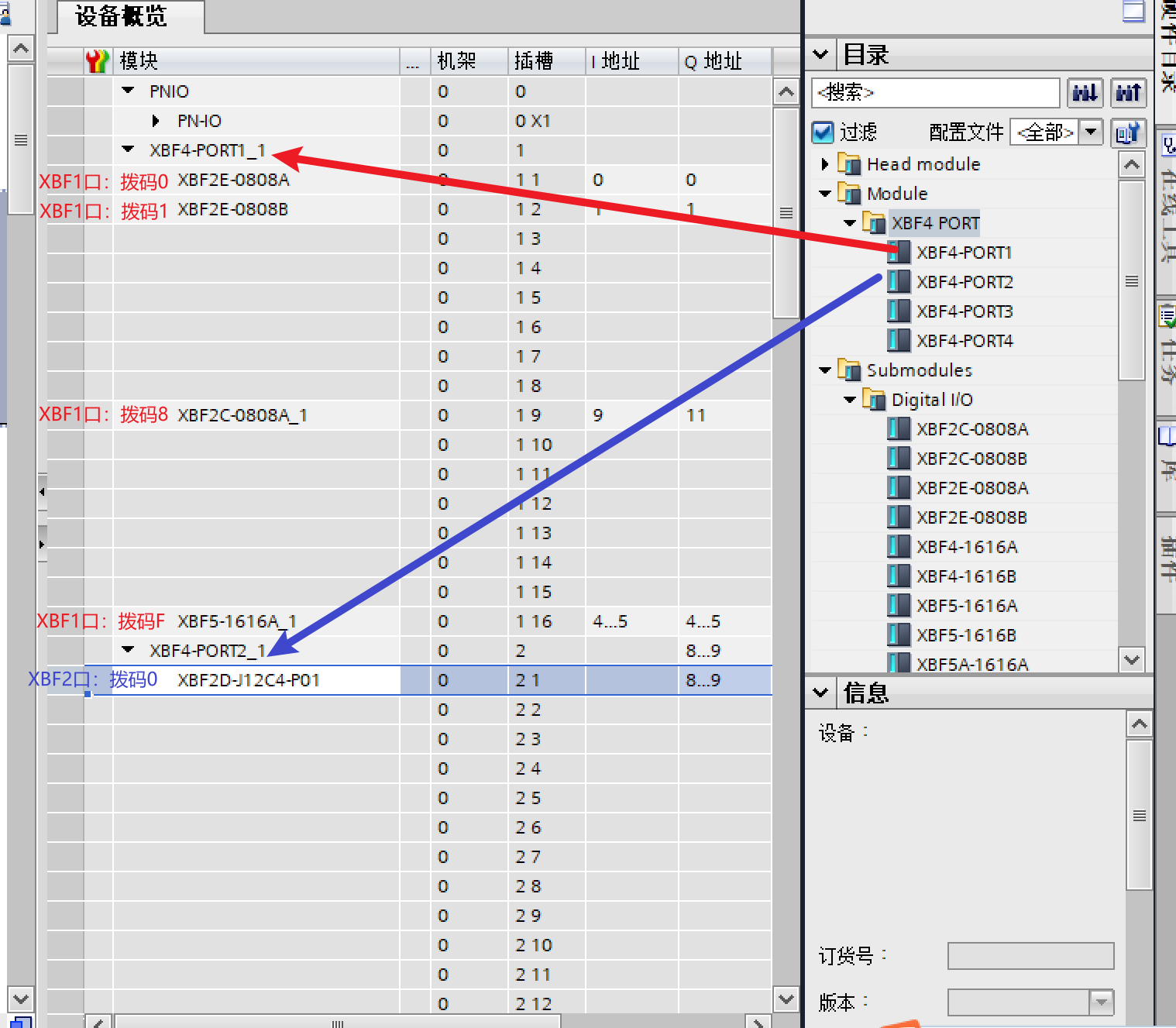

① 检查组态的PORT口是否和实物所连的PORT口一致，PORT1-4口分别对应耦合器的4个口

② 检查每个PORT口下配置的I/O模块槽位及型号是否和实物拨码及型号一致

6、耦合器设备名称不匹配、IP地址冲突

模块现象：

① XBF4耦合器RUN n（n：0~3）灯闪烁，EER n（n：0~3）灯熄灭，BF灯闪烁，RUN、PWR灯常亮

② I/O模块的PWR灯常亮，ERR灯熄灭，Pn（n：0~3）灯闪烁

解决办法：

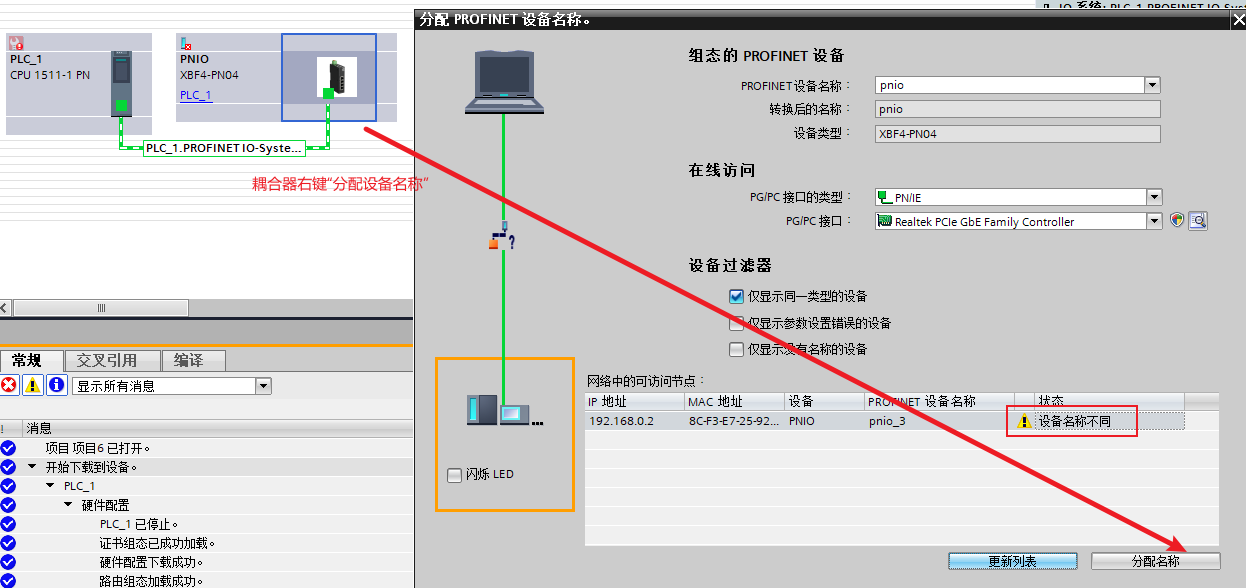

① 正确分配设备名称后下载硬件配置，并将PLC断电重启

② 检查耦合器IP是否与网络中其他设备IP冲突

7、XBF耦合器先上电，后连接I/O模块网线和拨码的错误操作

模块现象：

 ① XBF4耦合器RUN n（n：0~3）灯、EER n（n：0~3）灯熄灭

② I/O模块模块的PWR灯常亮，ERR灯、Pn（n：0~3）灯熄灭

解决办法：

① 按正确的步骤操作：保证XBF4耦合器断电情况下，先完成I/O模块拨码、每个XBF链路最后一个I/O模块上安装终端电阻、I/O模块网线连接XBF耦合器（这3个步骤没有优先顺序），然后再给XBF耦合器上电

② 如果操作顺序不正确，也可以最后将耦合器断电重启

8、未能正确接线供电

模块现象：

XBF4耦合器PWR灯未亮

解决办法：

① 按照正确接线给模块正常上电，PWR灯亮

② 电源供压不稳，呈现阶梯式上电时，重新给模块上电并确保供压稳定

9、XBF4耦合器故障

模块现象：

① 多次给耦合器上电，但PWR灯不亮，万用表检查供电正常、

② 耦合器仅有PWR灯常亮，其他指示灯都不亮

③ 耦合器未接任何I/O模块，断电重启后 EER n（n：0~3）灯始终常亮

解决办法：

① 耦合器异常的情况下，需更换耦合器

② 耦合器出现损坏需更换耦合器

10、I/O模块故障

模块现象：

① 多次给耦合器上电，I/O模块PWR灯不亮，检查供电正常，耦合器和I/O模块的网线也正常

② I/O模块仅有PWR灯常亮，ERR灯、Pn（n：0~3）灯都不亮

解决办法：

① I/O模块异常的情况下，需更换I/O模块

② I/O模块出现损坏需更换I/O模块

11、主站PLC故障

模块现象：PLC无法切换当前状态或频繁出现总线告警

解决办法：

① 根据不同的PLC型号手册进行查验，当前状态详细信息可咨询控制器厂家

② PLC资源不足，无法负载更多模块

12、有强干扰接入导致掉线或无法通讯开

模块现象：

① 总线通讯存在丢包情况

② XBF4耦合器有出现RUN灯闪烁或熄灭通讯告警

解决办法：

① 干扰存在两个方面：一方面来自电源信号，一方面来自通讯。寻找干扰源并优化布线，尽量远离干扰源（如大功率的变频器、伺服电机与驱动器）

② 网线增加磁环，减少干扰

③ 尽量使用屏蔽网线

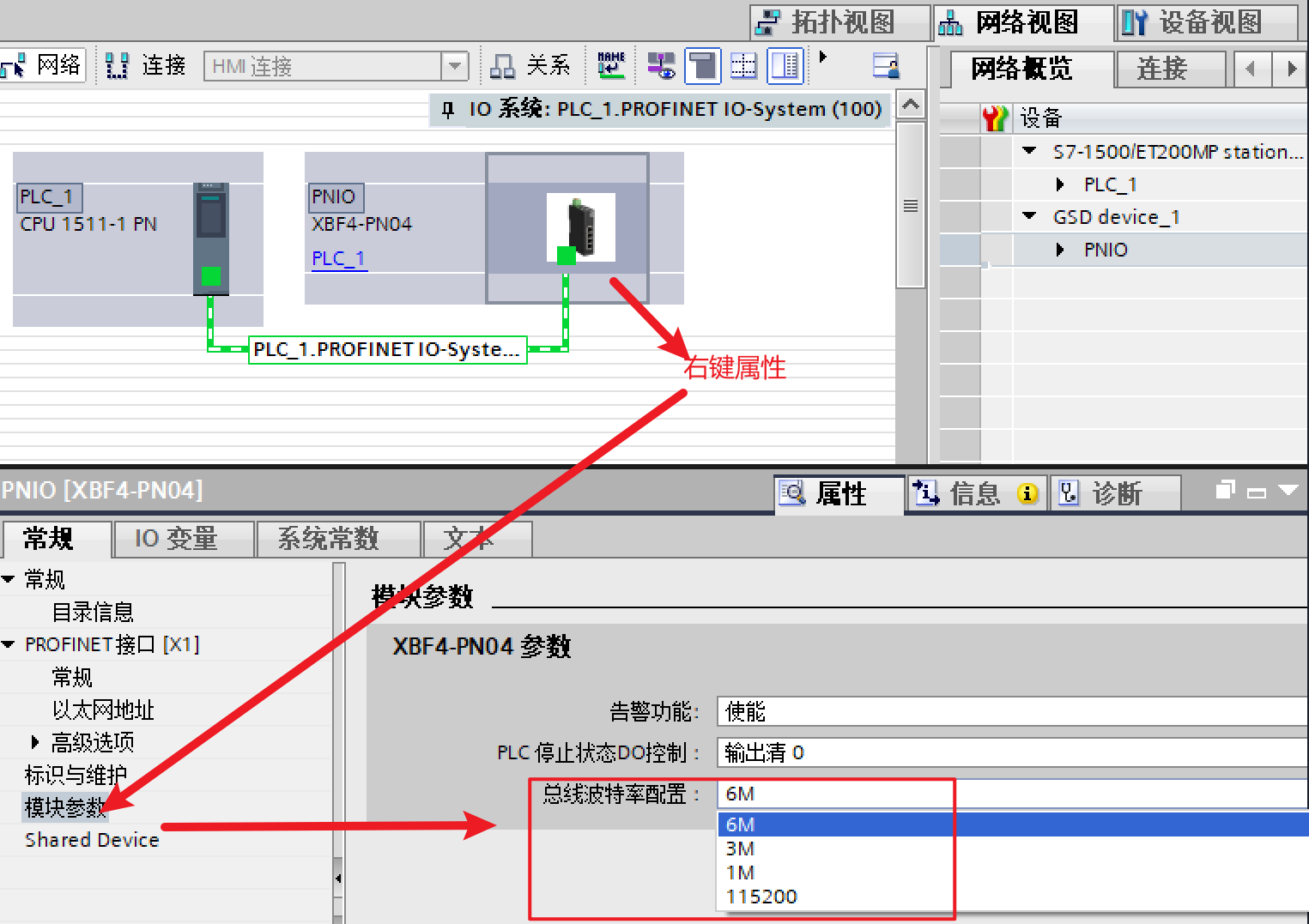

④ XBF4耦合器降低波特率，默认最高6MHz，还可以设置3M、1M或者115200Hz

 以上就是实点科技离散式I/O XBF4-PN04通讯问题排查与解决指南，感谢您的观看。
