sDot製C3シリーズバルブターミナルの動力電池ケース生産ラインへの適用

动力电池壳是新能源汽车动力电池的关键部件，其加工精度与一致性直接关系到电池包的安全与寿命，因此对生产线的气动控制可靠性提出了严格要求——夹紧、定位、送料等动作环环相扣，任何一个环节响应不及时或动作不到位，都可能影响产品品质与产线节拍。总线阀岛凭借集成度高、布管简洁、响应迅速、维护便捷等突出优势，成为了该类生产线气动控制的主流选择。本期案例以动力电池壳生产线为对象，展现实点科技C3阀岛的应用实践，为同类型产线升级改造提供参考。

本期案例使用的实点科技产品

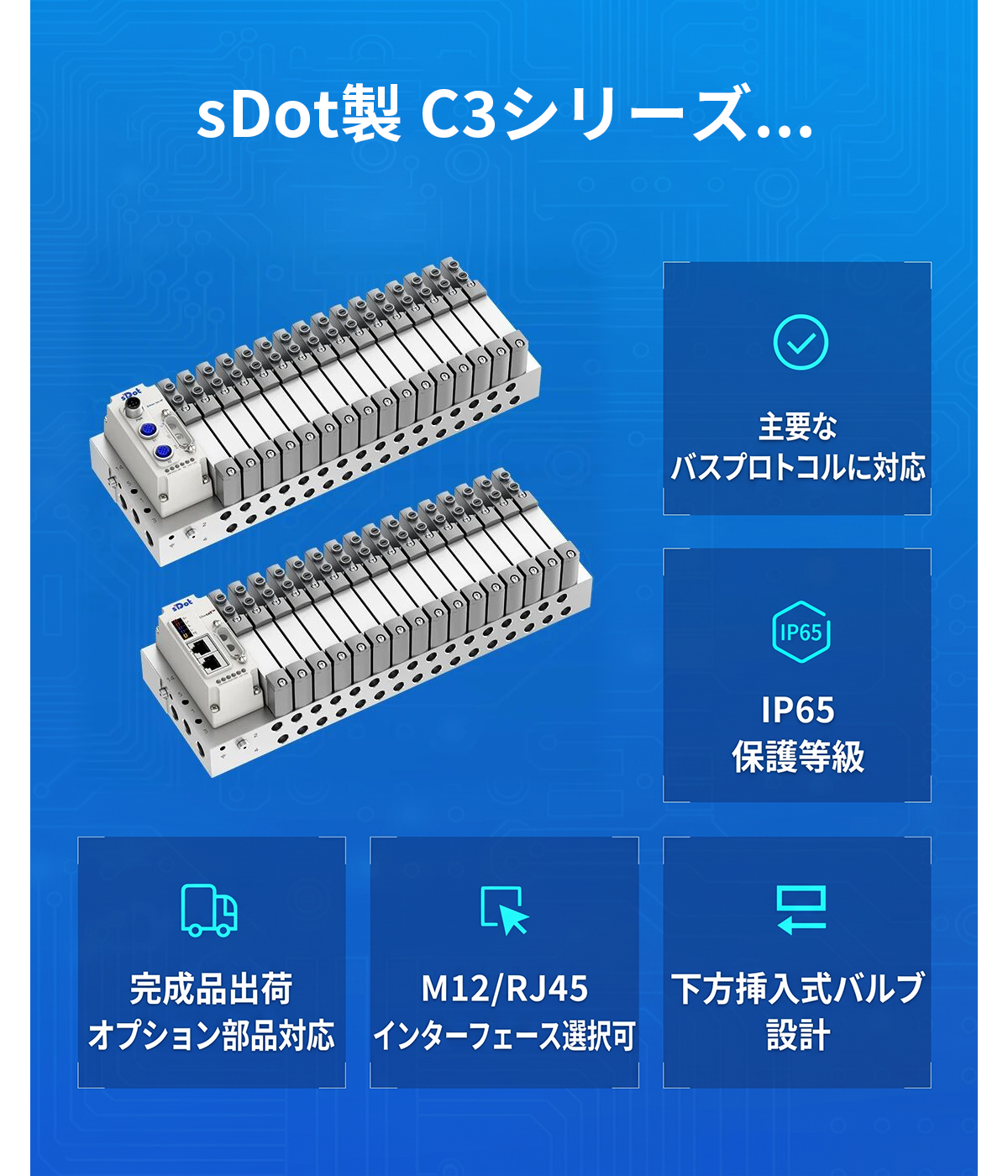

C3系列阀岛（24位）

一、设备介绍

动力电池壳生产线每个电池壳型号一般会配置一套专用工装夹具，夹具在加工过程中负责固定电池壳，通过气缸完成夹紧与定位动作，确保工件位置稳定、受力一致，为高精度加工提供可靠保障。围绕夹紧定位这一环节，主要作业流程如下：

二、实点科技解决方案

设备面向多型号电池壳的柔性化生产，不同型号电池壳需使用对应的工装夹具。换型时，夹具整体更换，夹具上的气动控制点也随之迁移。本方案将气动控制单元与工装夹具成套配置：每套工装夹具上安装一套C3阀岛，阀岛随夹具一同更换，总线侧只需插拔通讯线与电源线即可完成控制点的整体切换，无需重新接线。整条生产线多套夹具控制共用总线网络，换型如同“插拔即用”，生产准备时间大幅缩短，换型操作更加简单可靠。

三、方案构架

控制层：

西门子S7-1200 PLC作为核心控制器，负责整体加工流程的逻辑调度、动作时序编排与节拍协同，统一管理各执行机构。

网络层：

C3阀岛通过PROFINET现场总线接入PLC，单条总线即可支持多站点灵活部署，网络拓扑简洁、结构清晰，便于后续扩展。

现场层：

24位C3阀岛直接安装于工装夹具本体，就近驱动夹紧、定位气缸，缩短气路、提升响应速度。电磁阀按夹具实际气缸数量配装，多出的阀位预留作为扩展，兼顾当前需求与未来升级。

四、应用效果

五、实点科技C3系列阀岛
