实点科技分布式I/O XBF4-EC04耦合器在基恩士KV-X平台上的参数配置方法

基恩士KV-X PLC搭载创新电机控制方式的Universal Library，支持PLC编程的国际标准IEC 61131-3，搭载在故障时记录“全变量/全部软元件/相机/事件”的运转记录功能。下面介绍实点科技分布式I/O XBF4-EC04耦合器在基恩士KV-X平台上的参数配置方法。

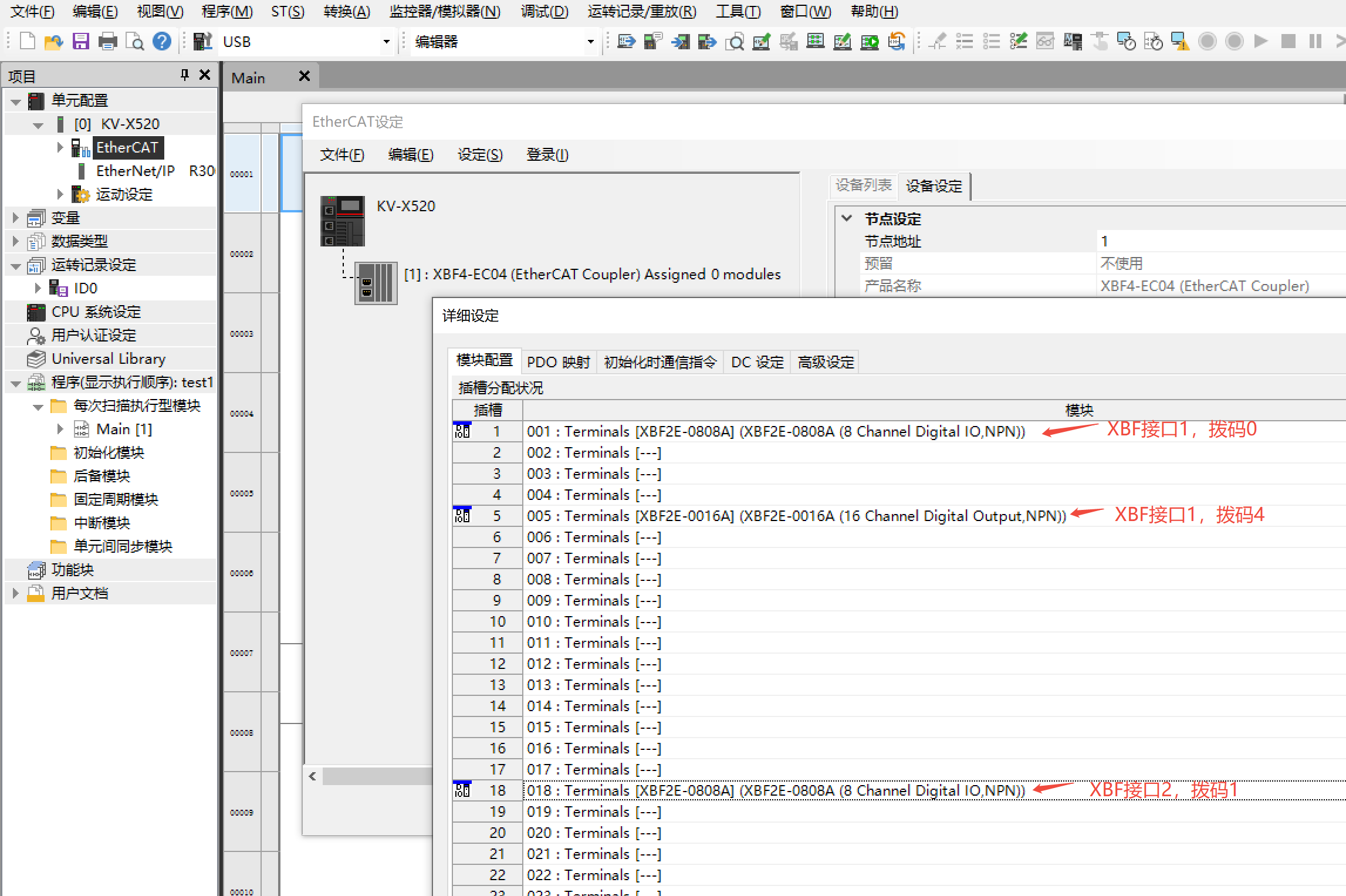

一、配置槽位型号

示例：

XBF接口1连接2个I/O模块，型号是XBF2E-0808A（拨码0）、XBF2E-0016A（拨码4）

XBF接口2连接1个I/O模块，型号是XBF2E-0808A（拨码1）

补充说明：

XBF4-EC04耦合器有4个XBF接口，共64个槽位。每个XBF接口最多可串行连接16个I/O模块（I/O模块拨码站号0~F，不可重复），单个耦合器最多可扩展32个XBF系列I/O模块。

插槽1-16：XBF接口1

插槽17-32：XBF接口2插槽33-48：XBF接口3插槽49-64：XBF接口4

二、输入/输出地址映射

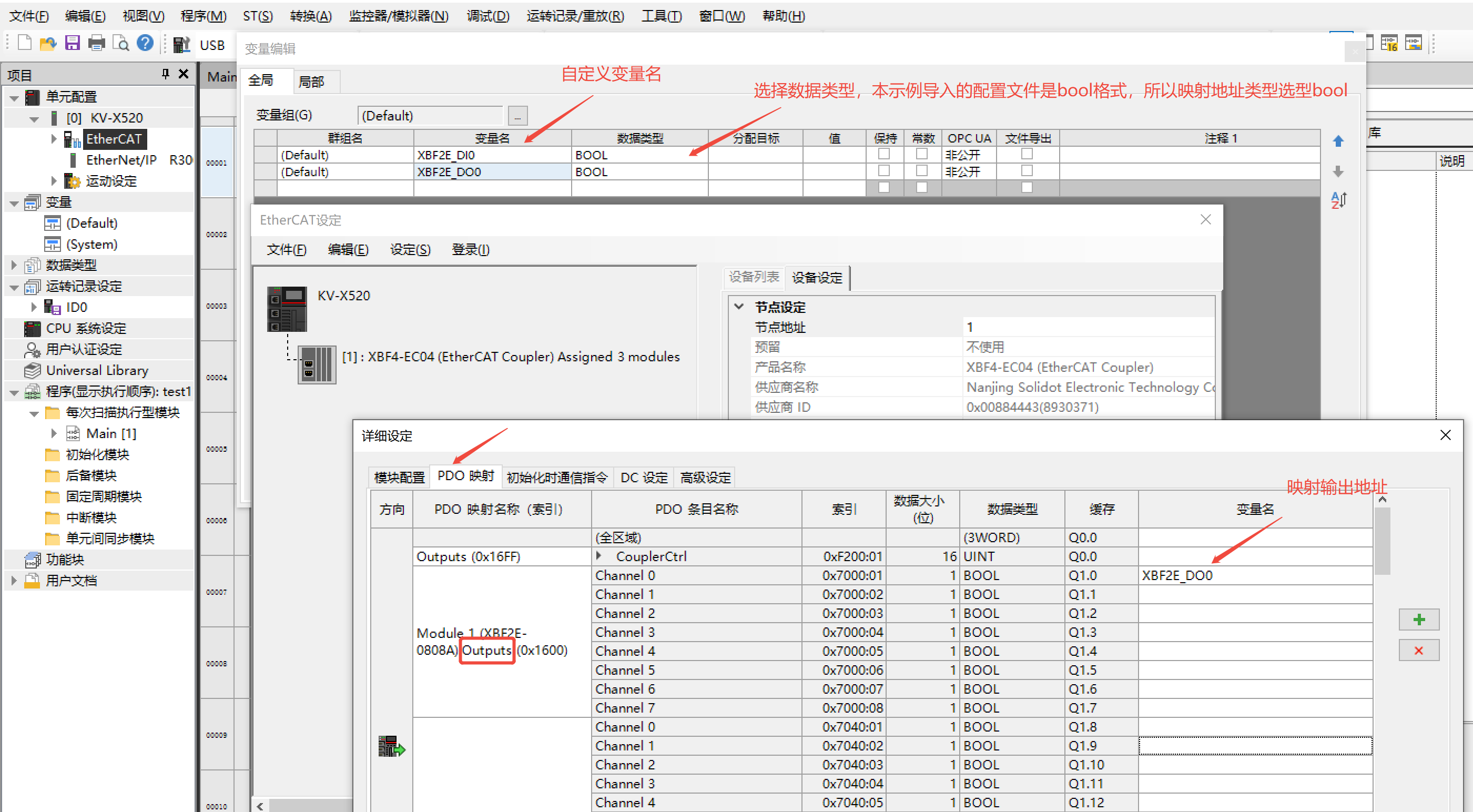

1、 输出地址映射

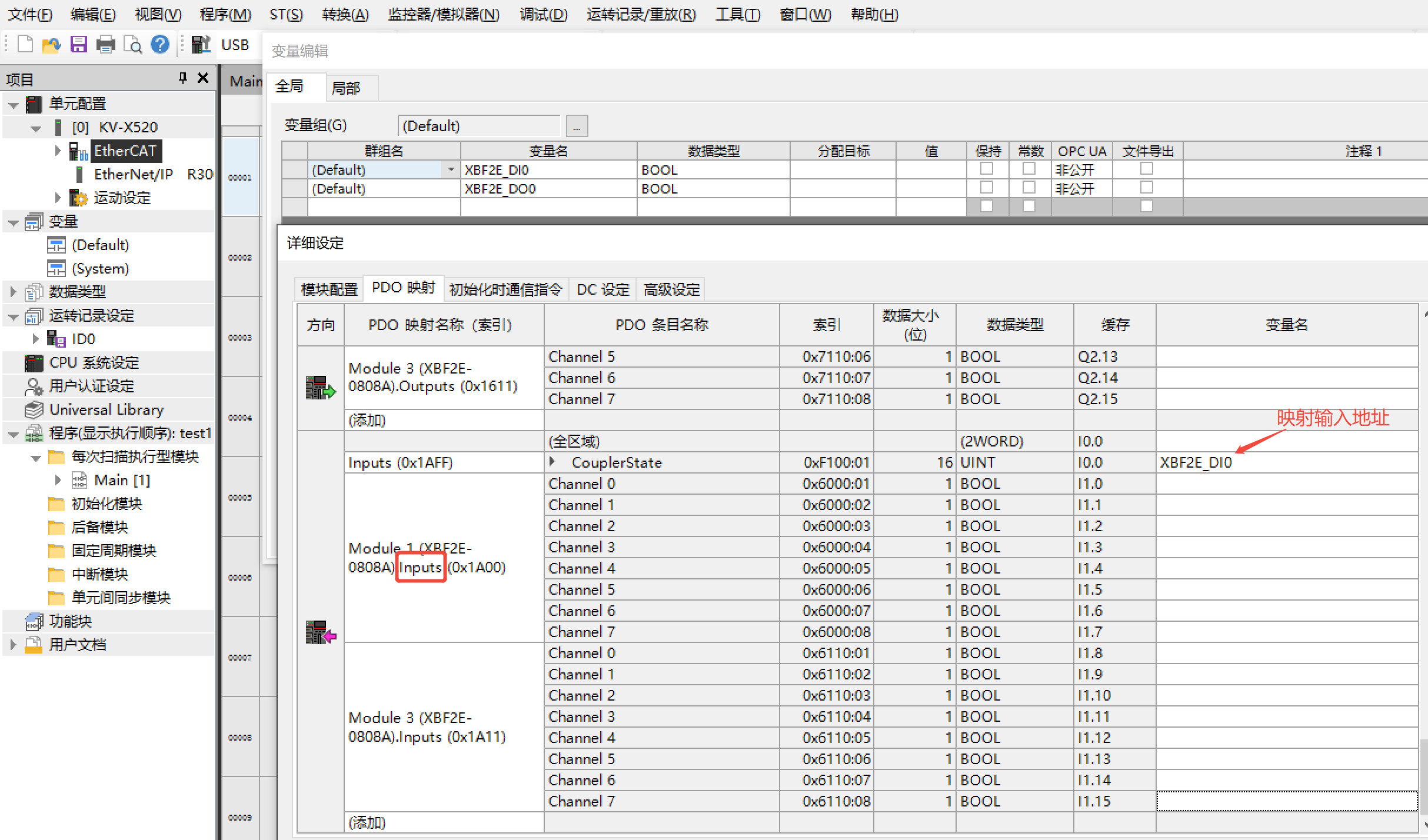

2、 输入地址映射

三、配置参数介绍

1、数字量输入滤波参数

数字量输入滤波可防止程序响应输入信号中的意外快速变化，这些变化可能因开关触点跳跃或电气噪声产数字量输入滤波支持单模块设置，每个模块均可单独配置，通道不可单独配置。

数字量输入滤波FilterTime目前默认配置为3ms，支持设定范围为无滤波、0.1ms、0.2ms、0.5ms、1ms、2ms、3ms(出厂设置)、4ms..18ms、19ms、20ms。配置为 3ms 时，可以滤除3ms之内的杂波。3ms的输入滤波时间表示单个信号从“0”变为“1”，或从“1”变为“0”持续 3ms 才能够被检测到，而短于3ms的单个高脉冲或低脉冲不会被检测到。

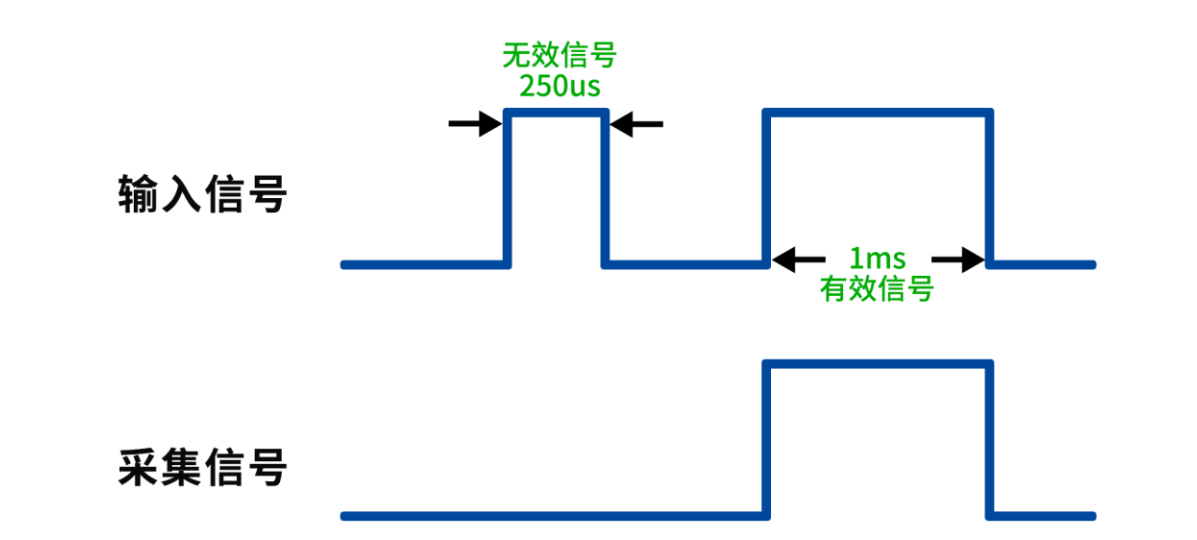

功能说明：当输入滤波配置为1ms时，可以滤除1ms之内的杂波。如下图所示，有250us的信号输入时，将会被视为无效信号，短于1ms的单个高脉冲或低脉冲不会被检测到;1ms及以上的信号可以采集到。

2、数字量输出清空/保持参数

清空/保持功能针对带有输出通道的模块，此功能可以配置模块在非OP状态(停止运行或耦合器网线断开情况)下输出通道的输出模式。该参数支持以下几种输出状态:

清空输出:通讯断开时，模块输出通道自动清空输出，即输出0。

输出有效值:通讯断开时，模块输出通道一直输出有效值，即输出1。

保持上一次的输出值:通讯断开时，模块输出通道保持上一次的输出值。

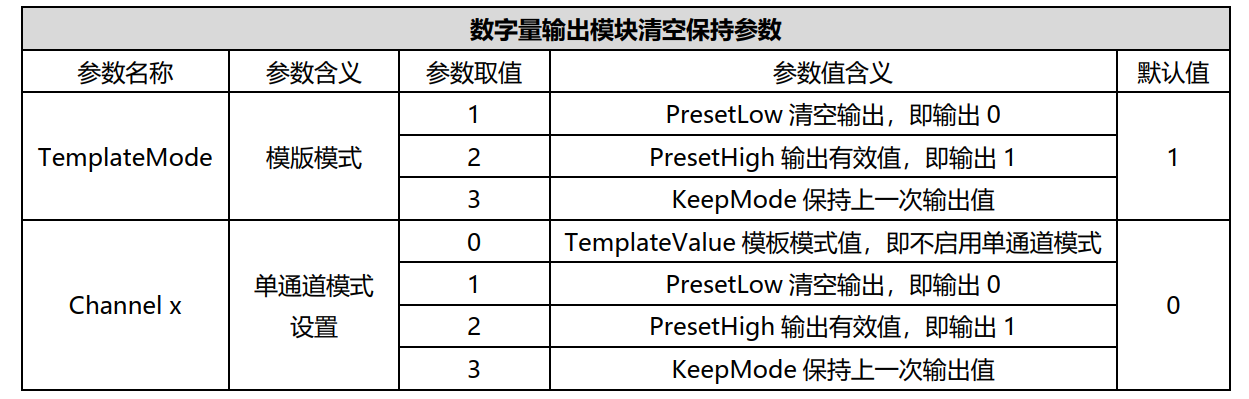

数字量清空保持功能支持模块整体设置(模版模式)和单通道设置(单通道模式)。任意通道可以使用单通道模式进行设置，也可以设置为模版模式，单通道模式优先级高于模版模式。具体配置方法如下表所示，默认为模块整体清空输出。

四、配置参数操作示例

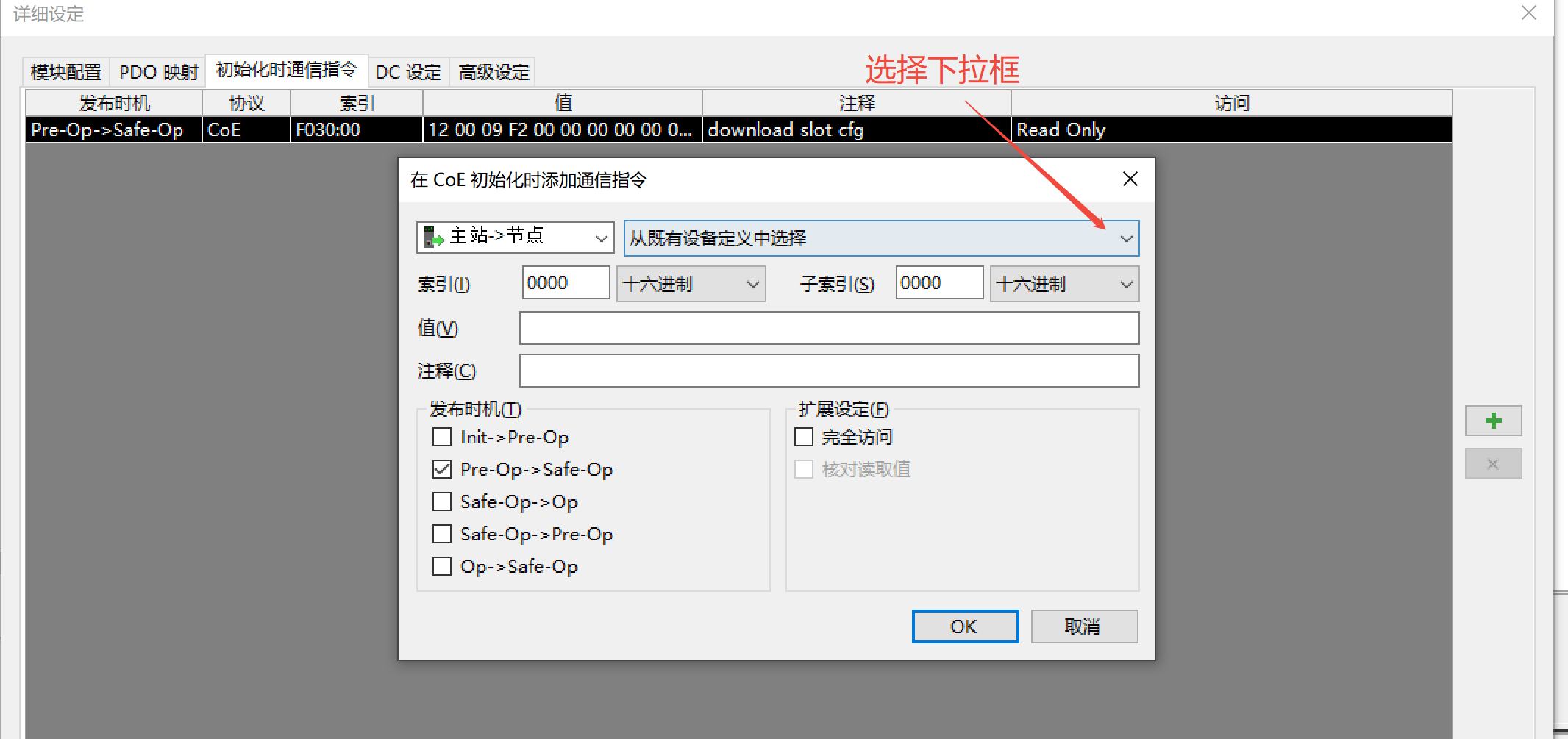

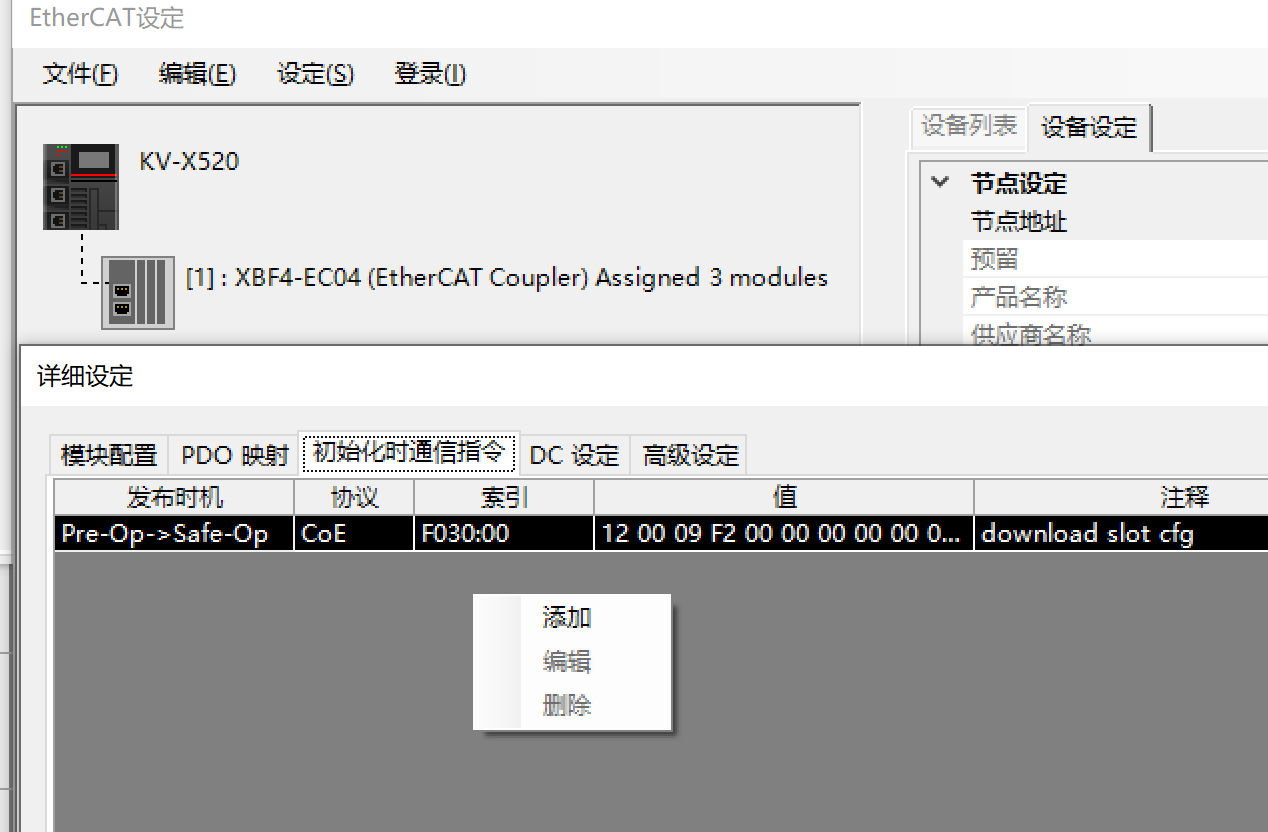

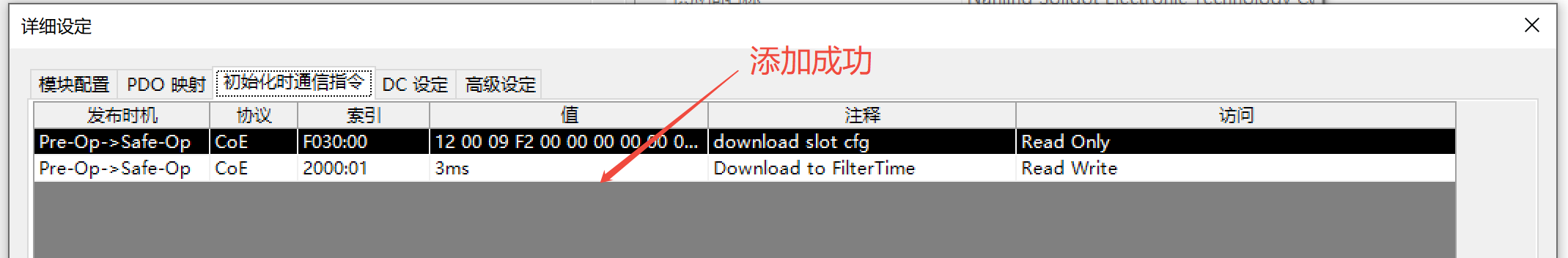

1、 初始化时通讯指令------右键添加

nn表示Slot槽号，从0x00开始，最大0x3F，依次对应扩展I/O模块;m 表示模块的第 m 个参数

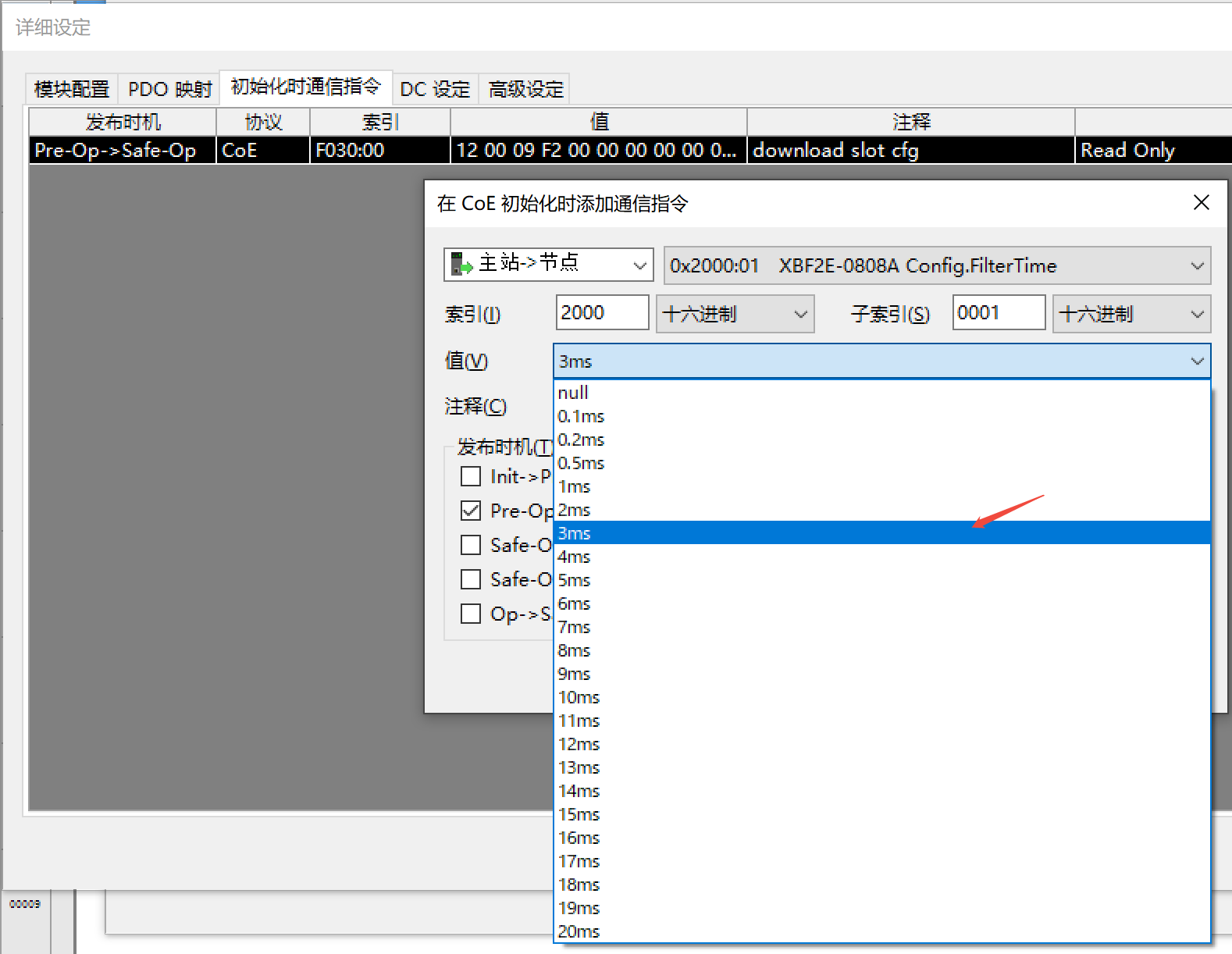

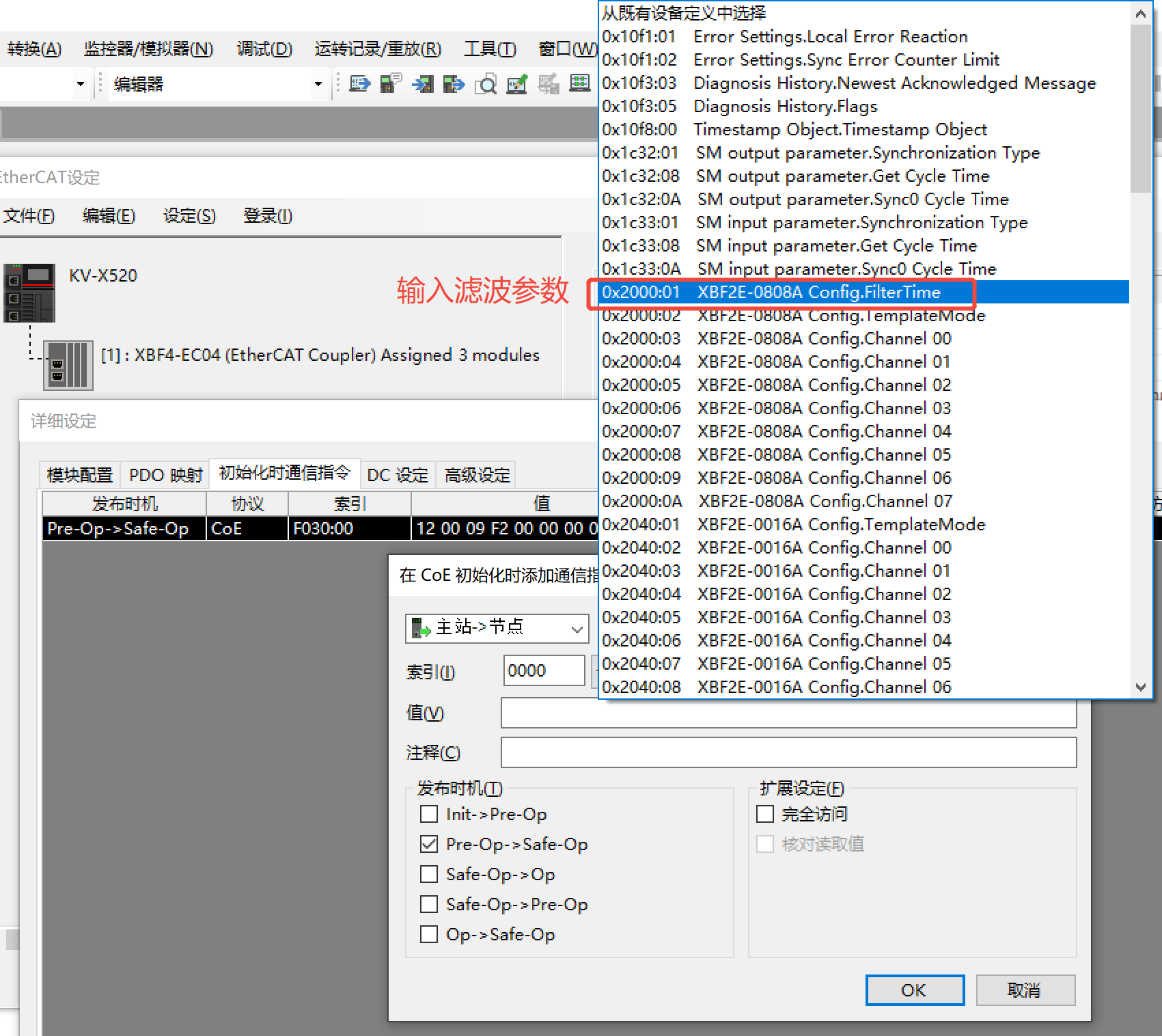

2、配置DI滤波参数

默认3ms，可以根据需求选择

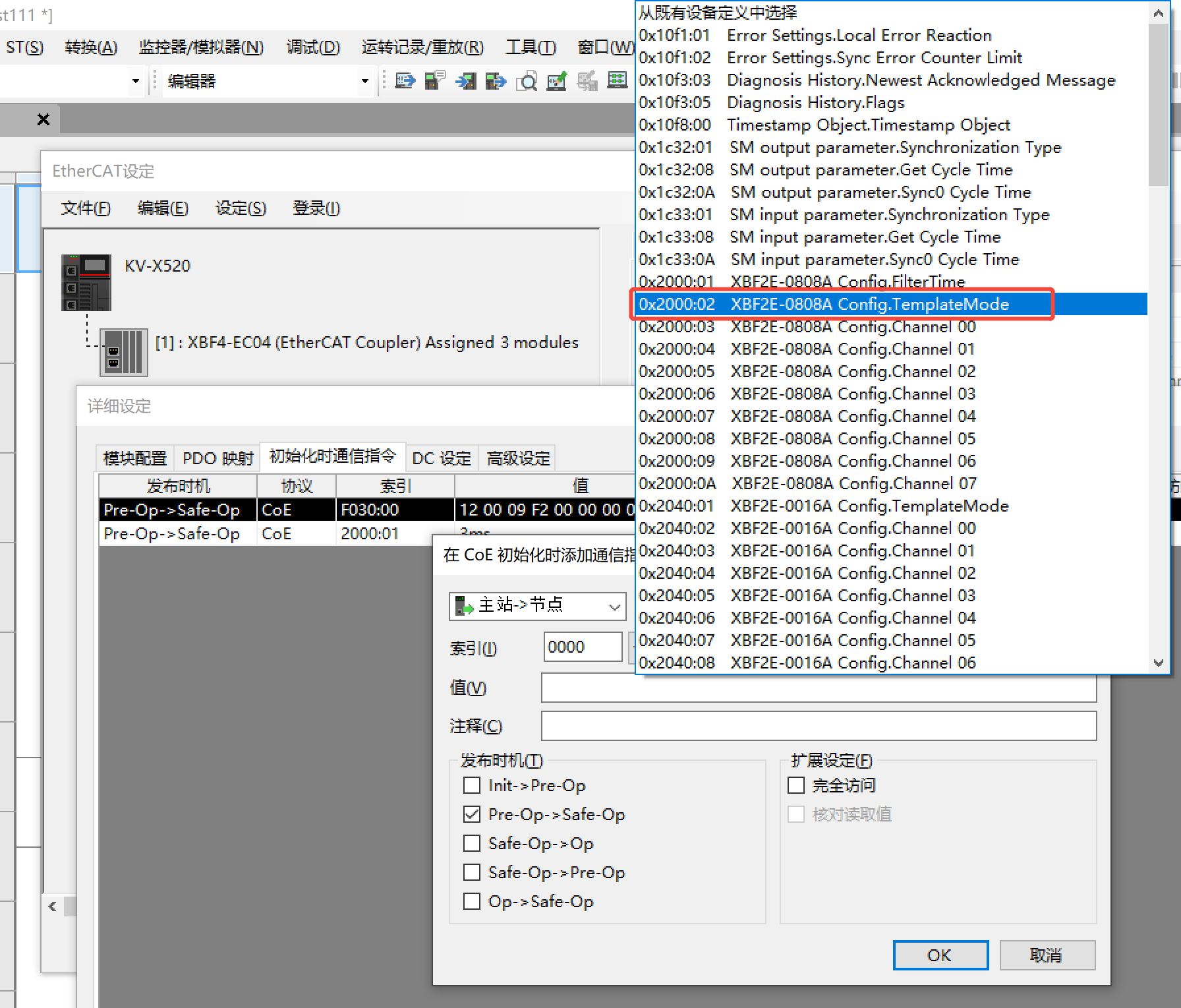

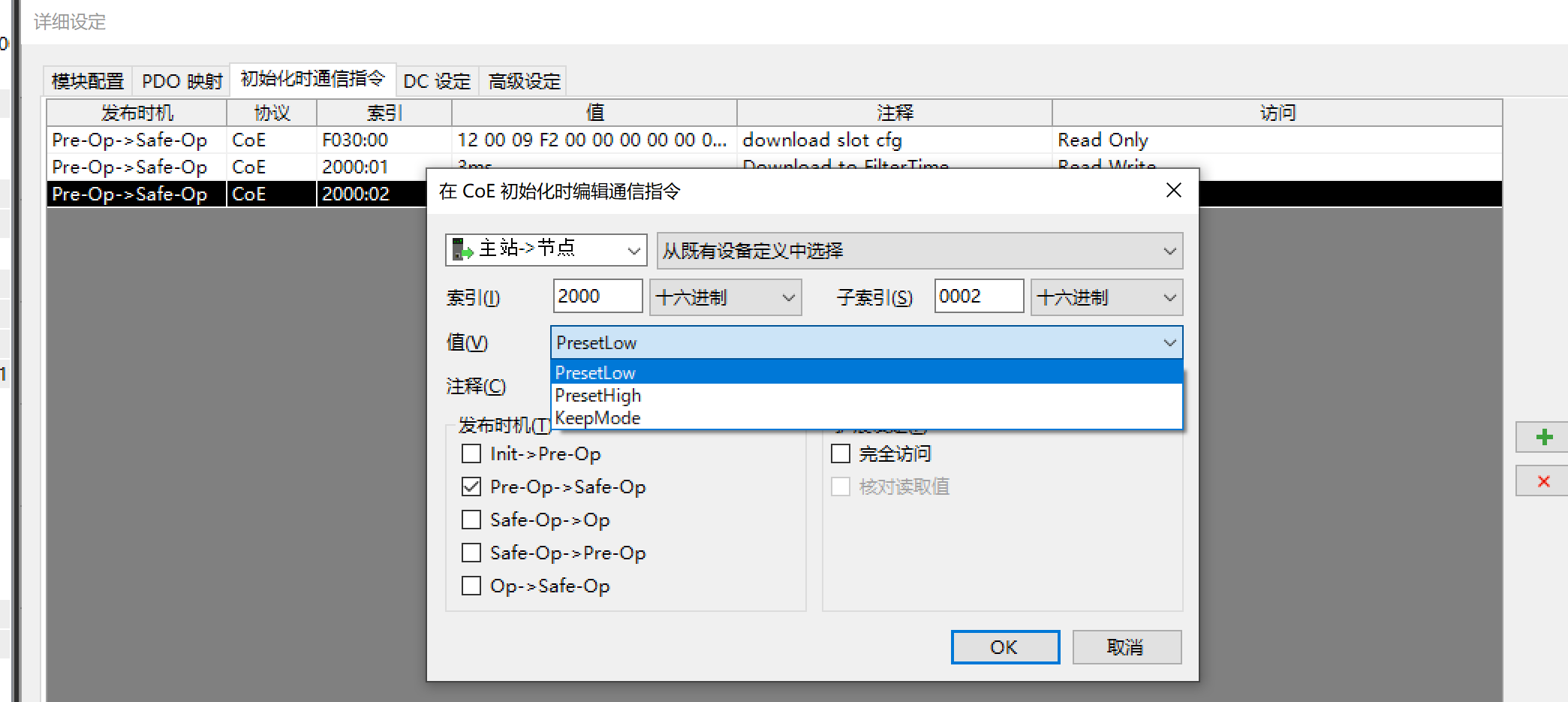

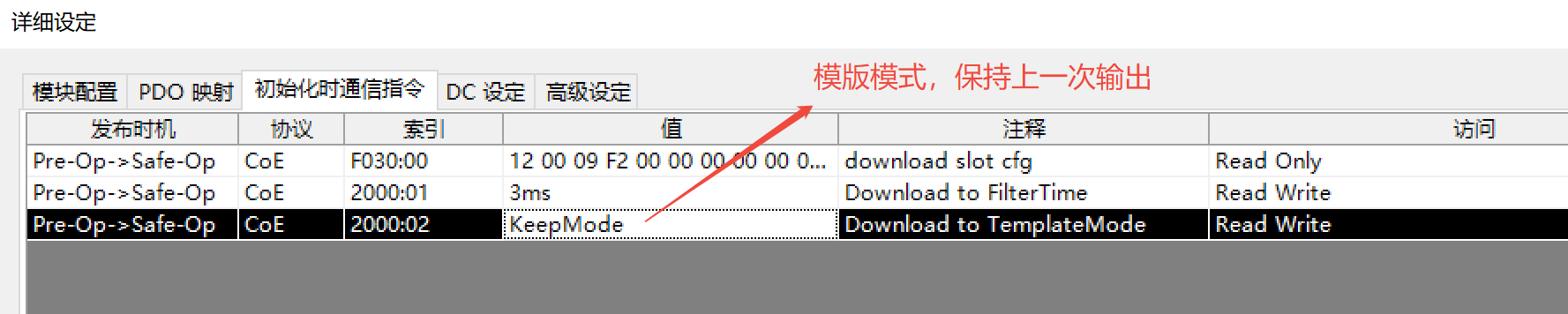

3、配置DO输出清空/保持参数

默认模版模式输出清空，可以根据需求选择

模版模式（默认1）:

1：清空输出

2：全部输出1

3：保持上一次输出

单通道模式（默认0）：

0：模版模式，不启用单通道模式

1：单通道清空输出

2：单通道输出1

3：单通道保持上一次输出

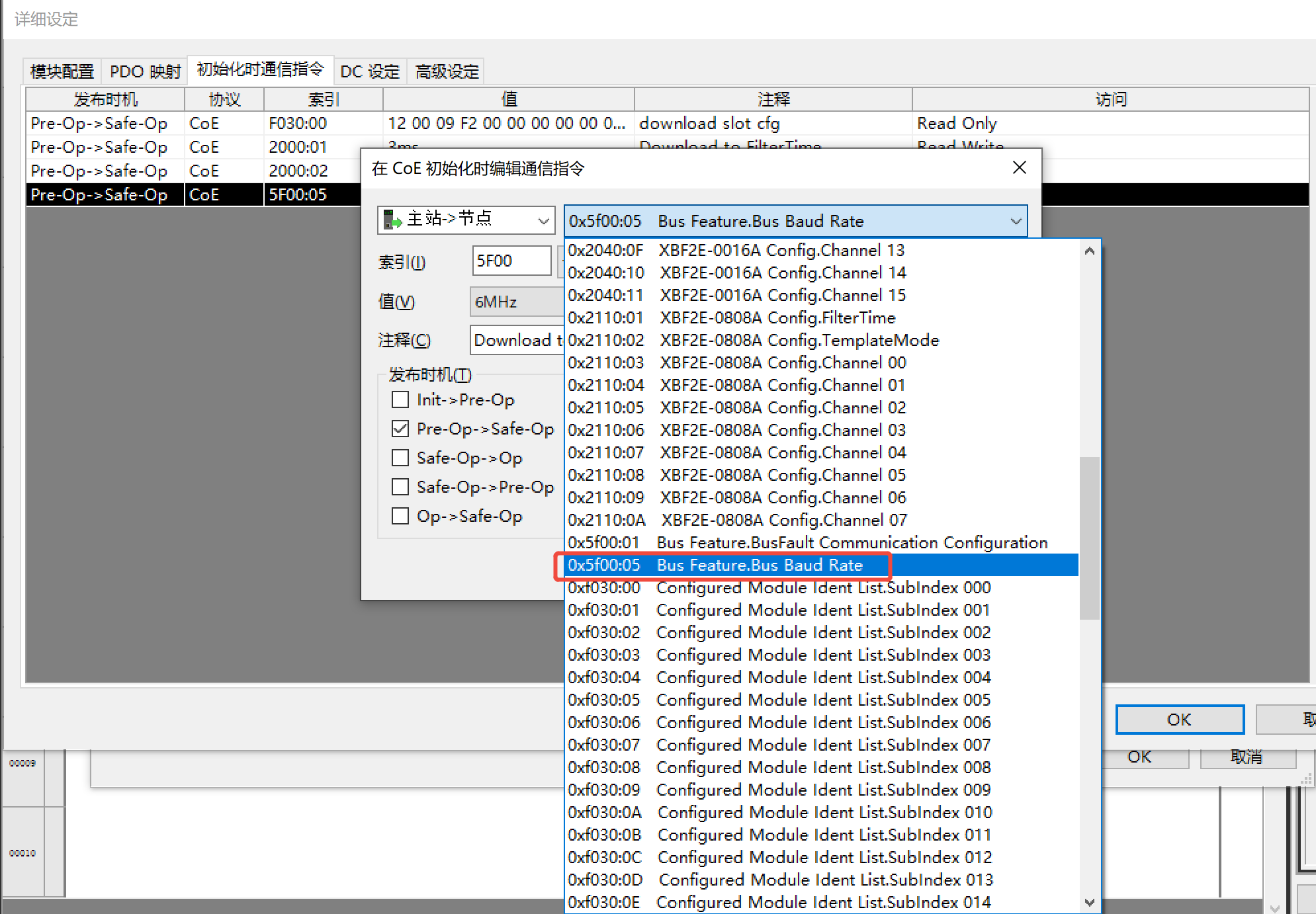

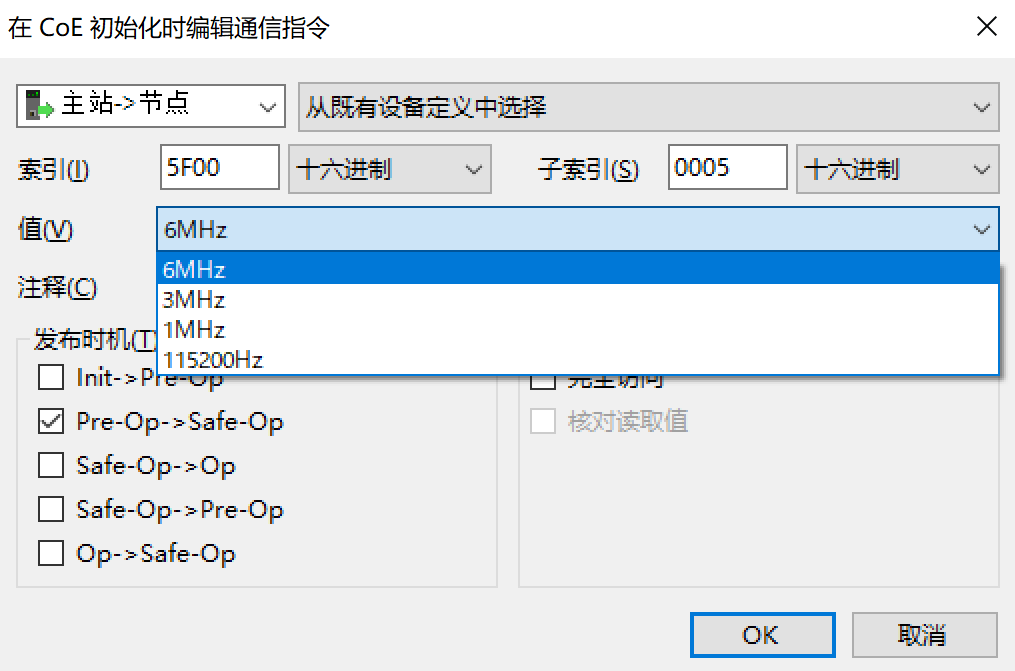

4、波特率设置：Bus Baud Rate

默认6MHz，可以根据需求修改

以上就是实点科技分布式I/O XBF4-EC04耦合器在基恩士KV-X平上的参数配置方法，如您有任何问题，欢迎来询，我们将竭诚为您服务！
