实点科技IP67总线I/O如何选配官方配件

实点科技IP67总线I/O有XX7系列产品与IO-Link系列产品，支持PROFINET、EtherCAT等协议，搭配增强塑胶外壳与M12航空接口。

面对各种恶劣的工况环境，实点科技的IP67总线I/O都能轻松应对，为生产线提供坚实保障。但要正确使用IP67总线I/O，选对配件是关键。

预铸连接器和现场接线式连接器，是IP67 总线I/O的重要组成部分。在布线时，我们需要根据使用场景、模块接口、设备接口的不同，为I/O模块选择合适的配件。

一、预铸连接器

预铸连接器，即预铸线缆，可分为通讯线、电源线、I/O线三大类。根据使用场景，又可以分为固定安装型和拖链安装型。

↑ 按功能分类

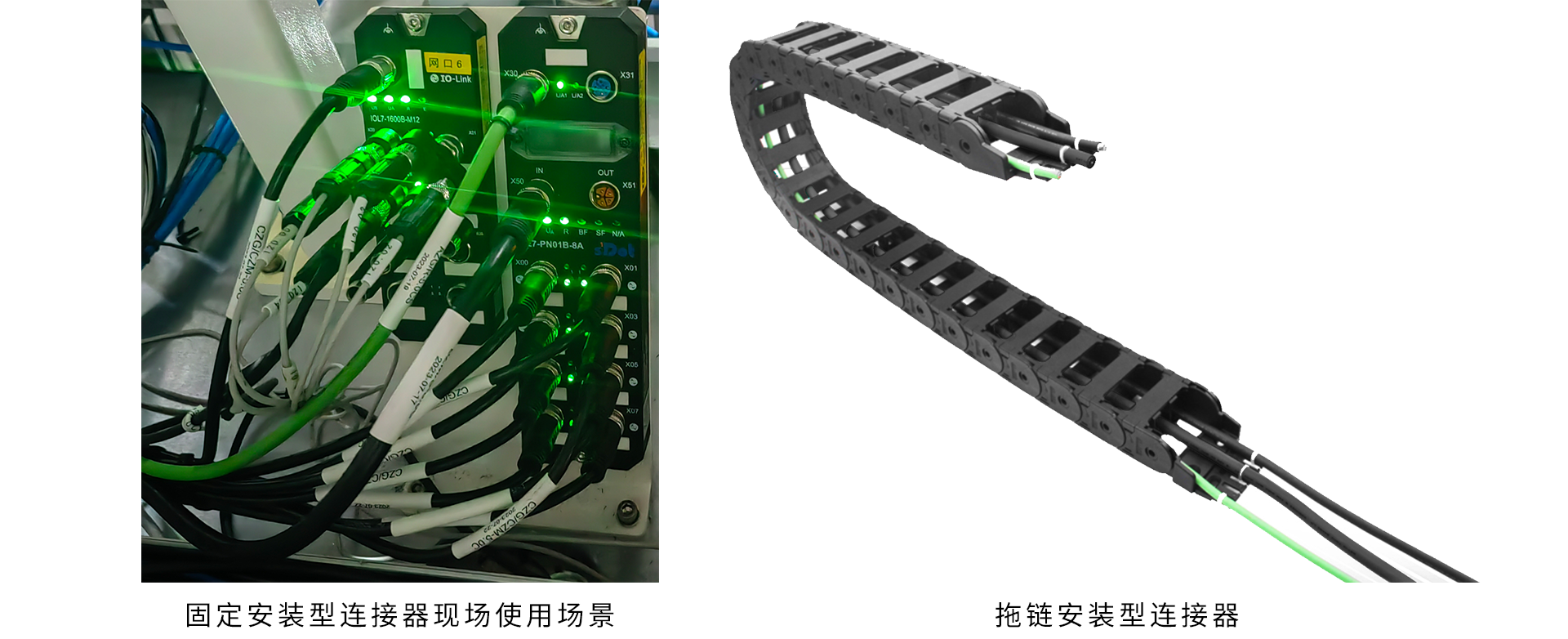

↑ 按使用场景分类

固定安装型

材质：

① PUR 外被线缆：特别适用于油污、低温等环境，全部带有屏蔽层，具备更好的抗干扰能力；

↑  PUR 外被线缆参数表

② PVC 外被线缆：仅通讯线带有屏蔽层，可满足绝大多数现场环境，经济性优异。

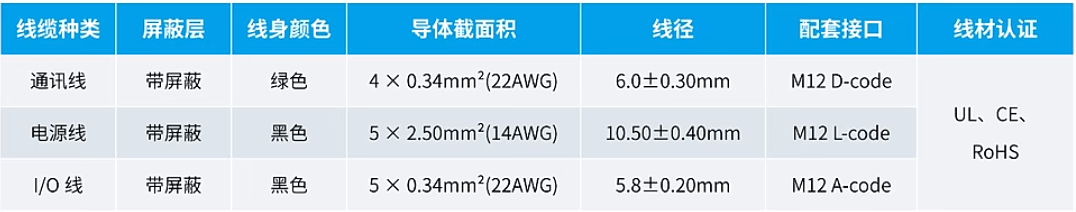

↑  PVC 外被线缆参数表

长度：

线缆标准长度有7种（0.5/1/2/3/5/10/20米）可供选择，其他长度可定制。

借助实点科技产品手册的附录部分，可轻松完成固定安装型线缆的选型。

拖链安装型

专为高频率移动设计，PUR外被弯曲寿命500万次，长度可定制。

二、现场接线式连接器

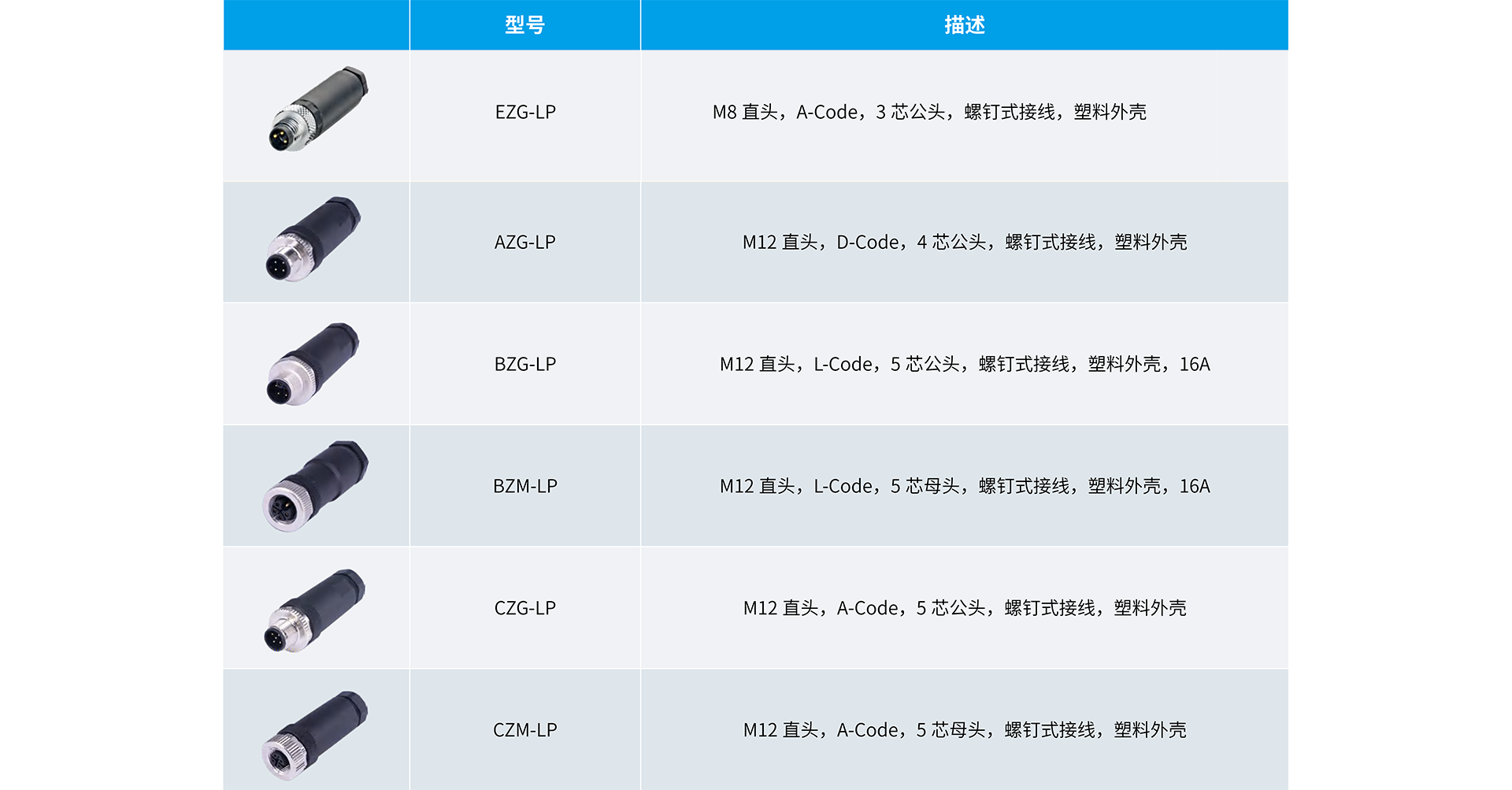

现场接线式连接器，也称为装配式接头，常用于需要自行装配个性化长度线缆的场景。实点科技目前提供的是螺钉式接线方案，优先为客户提供非屏蔽（塑胶）的直式结构接头。接头内部的弹性橡胶体和束线尾爪设计，可使其达到 IP67 的防护等级要求。

三、一分二连接器

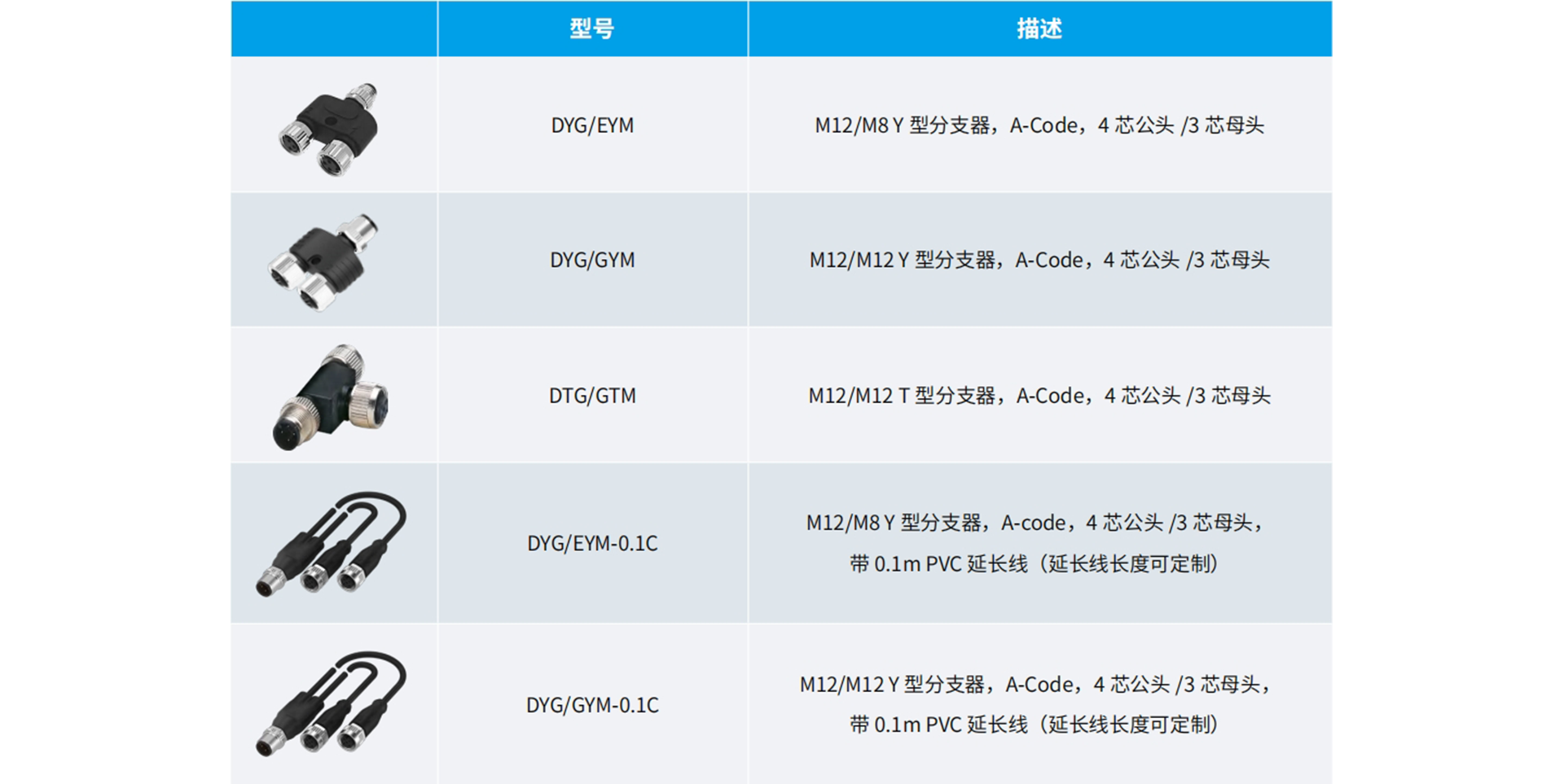

实点科技目前的IP67 总线I/O模块，每个I/O插口包含两个通道。在部分使用场景中， 我们需要将这两个通道分开，就会用到一分二连接器。具体包括M12/M8 Y 型分支器、M12/M12 Y 型分支器、M12/M12 T 型分支器、带延长线的 Y 型分支器等。

是否需要分支器，以及分支器该如何选，取决于现场设备的接口情况。分支器既可以搭配装配式接头，连接带散线的传感器，也可以直接连接带 M8 或 M12 接头的传感器。
