製品紹介 | 5つのオプションで工業用イーサネットスイッチングハブの型式選定を攻略

実点科技の産業用イーサネットスイッチングハブは、アンマネージド型と2層マネージド型をカバーし、ポート数は5ポート、8ポート、16ポートに対応、POE給電やSFPポート形態もオプションで選択でき、ほとんどの産業用イーサネット構築シーンに適応します。

全シリーズ製品は工業用ワイド温度（-40°C ~ +80°C）設計と小型筐体を採用し、Modbus TCP、EtherNet/IP、PROFINETのリアルタイムメッセージを低遅延で透過転送し、主流の産業用プロトコルに対応します。ストアアンドフォワード方式に基づき、全二重/半二重をオートネゴシエーションで自動切り替えするため、長期運転でも高い信頼性を発揮します。

型式選定にマニュアルをめくる必要はありません。以下の5つのオプションを順に確認するだけです——

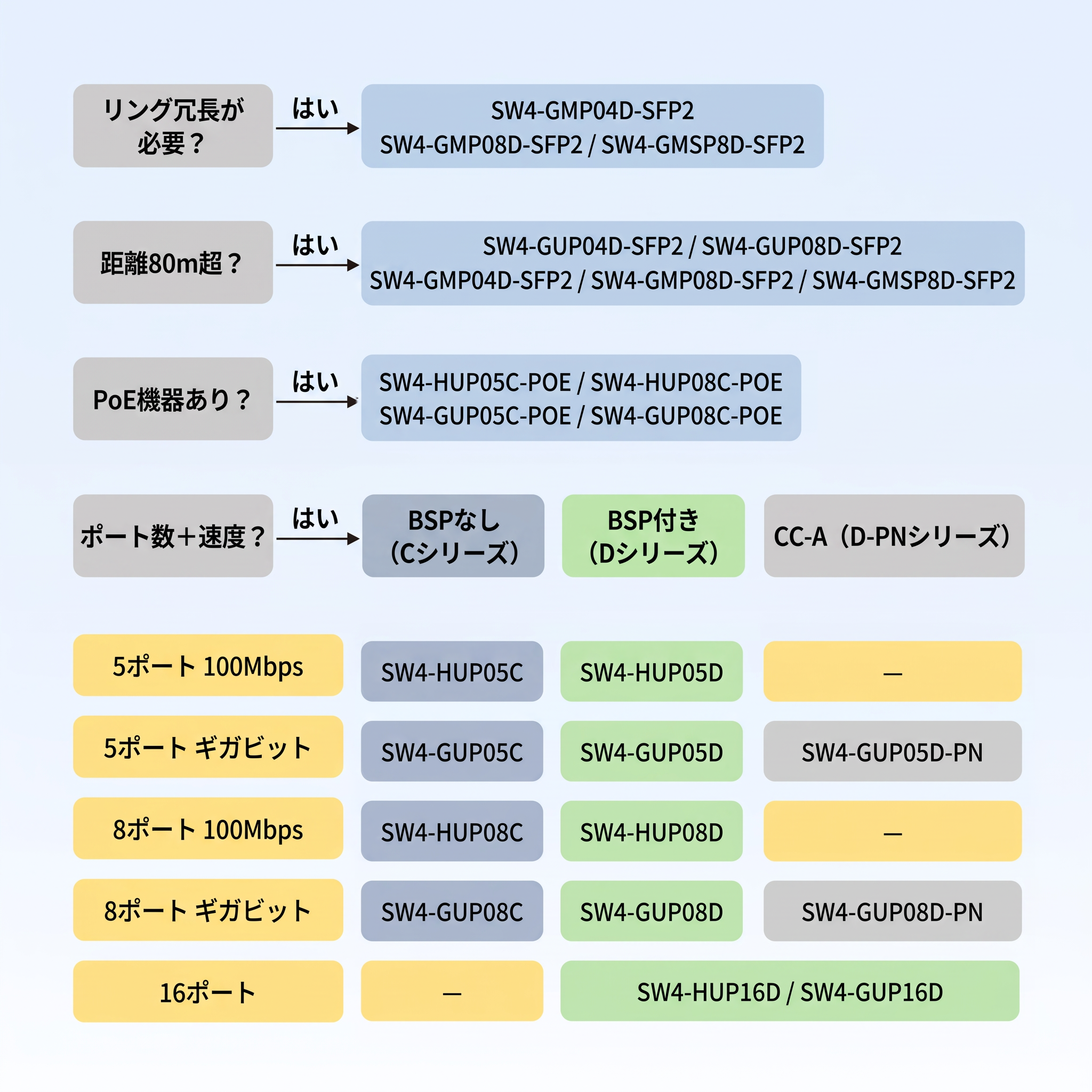

クイック判断版

注意：PROFINETからModbus TCPへの変換など、プロトコルをまたぐネットワーク構築が必要な場合は、実点科技のプロトコル変換ゲートウェイと組み合わせてご使用いただけます。

一、リング冗長は必要ですか？

アンマネージド型はプラグアンドプレイで、スター型トポロジに適しています。マネージド型との核心的な違いはリング冗長にあります——基幹リンクが遮断された場合、予備パスが自動的に切り替わり、業務が中断しません。実点科技の2層マネージド型（GMPシリーズ）はSTP/RSTP/ERPSリング冗長プロトコルに対応し、同時にIGMP Snoopingによるマルチキャストフィルタリングと、SNMP V1/V2/V3によるリモートネットワーク管理機能を備えています。

判断基準は単純です。ネットワーク内のあるスイッチングハブが故障した場合、下流が全て断線するかどうか。断線するならマネージド型を選択し、断線しないならアンマネージド型で十分です。

二、設置環境はどうですか？

一般的な商用スイッチングハブの使用周囲温度は通常0～40°Cですが、制御盤内は夏場に50°C以上に達することがあります。実点科技の全製品はワイド温度（-40°C ~ +80°C）、小型化設計を採用しており、過酷な環境にも余裕をもって対応します。

三、伝送距離は80mを超えますか？

電気ポートの公称伝送距離は100mですが、これは理想的な条件下での理論値であり、産業現場での電磁干渉により有効距離は短くなります。実際の配線が80mを超えると、信号減衰と電磁干渉が顕著に増加するため、光ファイバへの変更をお勧めします。

SFPポートは実際の距離に応じて光モジュールを柔軟に選択でき、スイッチングハブを交換する必要はありません。

四、POEデバイスはありますか？

IPカメラ、無線AP、ビジョンカメラなど給電が必要な端末には、POEスイッチングハブを選択すれば、1本のLANケーブルでデータ伝送と給電を同時に行え、配線・電源・工数を削減できます。

五、ポート数と速度はどう決めますか？

前の4つのオプションで種類、光ポート、POEが確定しているので、最後のステップはポート数と100M/1000Mの決定です。

数量：現在のデバイス数×1.2～1.3で余裕を持たせます。ポートを1つ多く確保するコストは、後からスイッチングハブを1台追加するコストよりはるかに低く済みます。

速度：100M款（HUP）はPLC、インバータ、HMIなどのデバイス（通信帯域約10Mbps）をカバーし、1000M款（GUP）はビジョンデータ伝送や上り集約に使用します。

C/Dの違い：D系列はブロードキャストストーム抑制機能を追加しており、ネットワーク内のデバイスが10台を超える場合や制御不能なブロードキャスト源が存在する場合、D系列はネットワークに確実な保護を提供します。

また、PROFINET専用型番のSW4-GUP05D-PN、SW4-GUP08D-PNもあり、5ポート、8ポートギガビットD系列をベースにPROFINET CC-A対応を追加しています。802.1Q VLAN優先度により、RTリアルタイムフレームの優先転送を確保し、TCPの大容量トラフィックに帯域を占有されません。現場がPROFINET通信を主体とする場合は、この型番を優先的に検討できます。
