製品紹介 | アラームコードをPLCへ直接伝送：sDot製5シリーズ一体型I/O 双路診断機能のご紹介

負荷側電圧未接続、出力チャンネル出力異常といった現場故障が発生した際、アラーム情報をいち早く把握し、適切に対処するにはどうすればよいでしょうか。sDot製5シリーズ一体型I/Oモジュールは2種類の診断機能を備えており、ユーザーがアラームをタイムリーに把握し、故障を迅速に特定することを支援します。

各モジュールは2種類の診断機能をサポートしています。デフォルトバージョン（0号ディップスイッチがデフォルト位置）では、コンフィグレーションソフトウェアのデバッグモードからアラーム情報を確認でき、機器のデバッグや日常メンテナンスのニーズに対応します。Alarmバージョン（0号ディップスイッチをONに設定）では、デフォルトバージョンの診断機能を完全に保持したうえで、アラームコードをモジュールの上りデータに直接組み込みます。PLCはコンフィグレーションソフトウェアなしでアラーム情報を読み出しでき、アラームのリアルタイムモニタとプログラム処理を実現します。

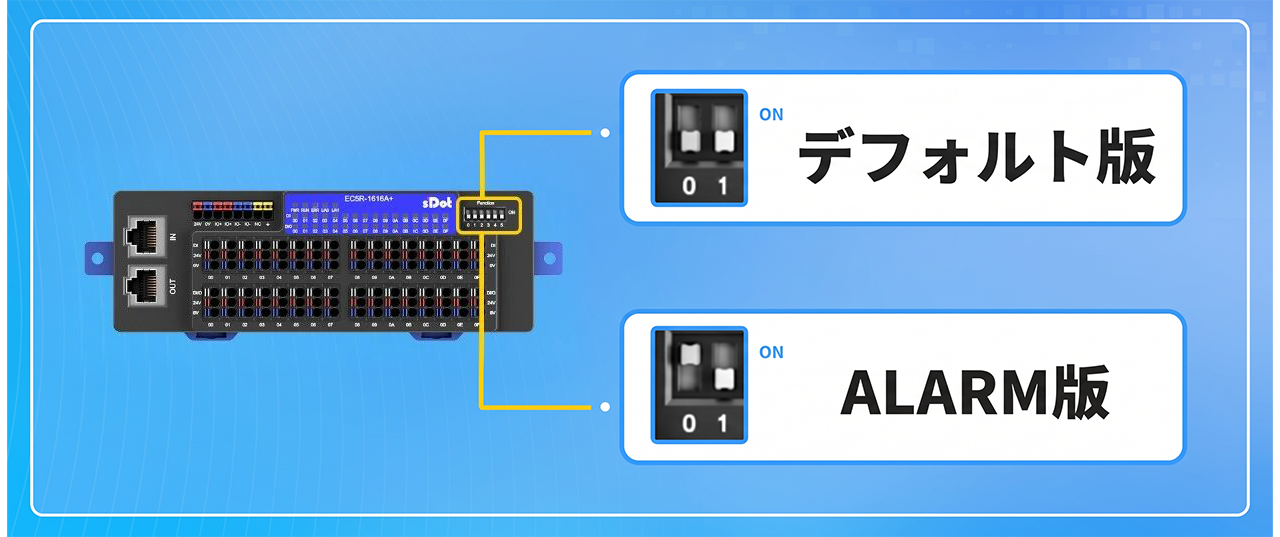

モジュールの診断バージョンは0号ディップスイッチで決まります。デフォルト位置がデフォルトバージョン、ONに設定するとAlarmバージョンとなります。バージョン切り替え後は、モジュール全体を再投入電するまで新しい設定は有効になりません。2つのバージョンの診断機能の比較は以下のとおりです：

一、2つのバージョンの選び方

Alarmバージョンでは上りデータにアラームコードフィールドが追加されるため、I/Oデータエリアに連続した規則的な配置を求めるアプリケーションでは、デフォルトバージョンのデータエリアのほうがシンプルです。一方、PLCがアラームを直接読み出し、プログラムによるモニタと処理を実現するアプリケーションでは、Alarmバージョンを選択するほうが便利です。

二、2つのバージョンの使い方

1、デフォルトバージョン

追加の設定は不要で、コンフィグレーションソフトウェアからデバッグモードに入り、アラーム情報ページでモジュールのアラーム情報を確認できます。デバッグ段階や日常メンテナンスにおいてアラーム状態を迅速に確認するのに便利です。

2、Alarmバージョン

このバージョンではアラームコードを上りデータに組み込むことで、PLCは通常のI/Oデータを読み出すのと同じようにアラーム情報を取得でき、さらにそれを基にプログラム処理を実現できます：

● 運転モニタ：故障発生時にアラームコードがリアルタイムで上报され、PLCが現場の異常をいち早く感知します

● プログラム処理：アラームコードに応じてアラーム通知、連動制御などのロジックを実行し、人手による1台ずつの確認が不要です

● デバッグ依存の低減：コンフィグレーションソフトウェアを開かなくてもモジュールのアラーム状態を把握できます

アラームコードは負荷側電圧未接続、出力チャンネル出力異常、ファームウェア異常、パラメータ設定異常などの一般的な故障シナリオをカバーし、2つに分類されます：

● プロトコルアラームコード：プロトコル通信に関連するアラーム

● プロセスデータアラームコード：現場プロセスに関連するアラーム（負荷側電圧未接続など）

以上、sDot製5シリーズ一体型I/O 双路診断機能のご紹介でした。ご不明な点がございましたら、お気軽にお問い合わせください。誠心誠意対応いたします。
