産業ネットワークで機器の数が増えると、ブロードキャストフレームの発生源を把握できなくなります。あるノードが異常にブロードキャストフレームを送信し続けると、ブロードキャストトラフィックがネットワークセグメントの全帯域を占有し、他の機器の通信が途絶することがあります。これがブロードキャストストームです。この解決策は設定レベルではなく、ハードウェアレベルにあります。

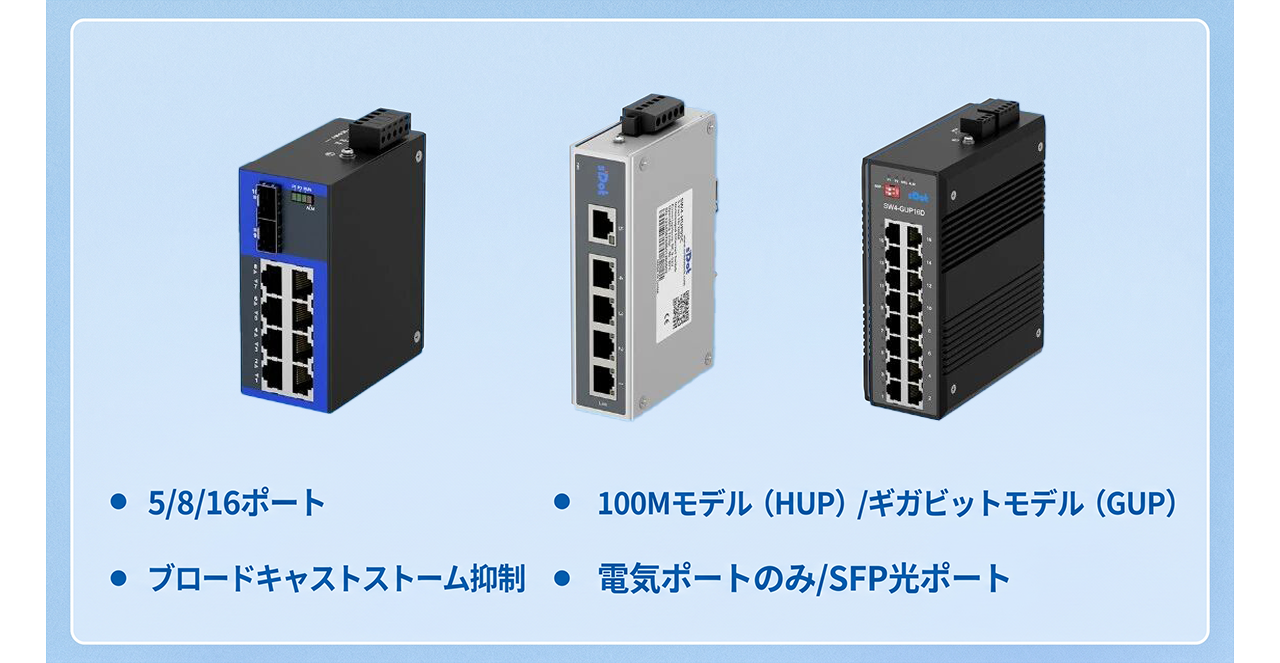

sDot製Dシリーズのアンマネージド型産業用イーサネットスイッチングハブは、このために設計されています。100Mbpsとギガビット、5ポートから16ポート、電気ポートのみとSFPポートの全組み合わせをラインアップしています。プラグアンドプレイに加え、ディップスイッチによりブロードキャストストーム抑制を実現します。
主要パラメータ一覧
パラメータ項目 | 仕様 |
動作温度 | -40°C~+80°C |
保護等級 | IP40、金属筐体（16ポートは厚肉アルミ合金） |
取付方式 | DINレール型/壁掛け型 |
冷却方式 | 自然冷却、ファンレス |
スイッチング方式 | ストアアンドフォワード、スイッチング遅延≤7μs |
電源入力 | DC 9~56V、5Pフェニックス端子、二重電源、逆接続保護 |
EMC | IEC 61000-4-2/3/4/5/6/16 |
認証 | CE、RoHS |
MTBF | ≥30万時間 |
ブロードキャストストーム抑制 | 2ビットディップスイッチ、ハードウェアレベル制御 |
現場の機器が10台を超える場合、またはネットワークに発生源が特定できないブロードキャストトラフィックが存在する場合、Dシリーズのブロードキャストストーム抑制と強化されたEMC保護が、より強固な安全基盤を提供します。
100Mとギガビット（5ポート/8ポート）の選び方
100Mモデル（SW4-HUP05D、SW4-HUP08D）は、PLC、インバータ、HMIなどの一般的な産業用制御機器の通信ニーズに対応します。ギガビットモデル（SW4-GUP05D、SW4-GUP08D）は、ビジョンシステム、大量データ収集、上り集約など、より高いバックプレーン帯域幅を必要とするシーンに向けています。両者の主な差異は以下のとおりです。
比較 項目 | 100M（HUP） | ギガビット（GUP） | ||
SW4-HUP05D | SW4-HUP08D | SW4-GUP05D | SW4-GUP08D | |
ポート速度 | 10/100Mbps | 10/100/1000Mbps | ||
バッファ | 768Kbit | 1Mbit | 2Mbit | 1.5Mbit |
バックプレーン帯域幅 | 1Gbps | 1.6Gbps | 14Gbps | 16Gbps |
MACアドレス表 | 2K | 2K | 2K | 4K |
消費電力 | <5W | <5W | <5W | <5W |
16ポートとSFPポートの選び方
16ポートモデル（SW4-HUP16D、SW4-GUP16D）は独立筐体で、多数の機器を集中接続するシーンに適しています。両モデルともリレーアラーム出力を内蔵しています（1回路常開 + 1回路b接点、接点容量1A@DC24V）。外部の音声・光アラームや上位機器による監視に使用できます。主なパラメータは以下のとおりです。
SW4-HUP16D | SW4-GUP16D | |
ポート | 16×100M | 16×1000M |
バッファ | 4.1Mbit | 4.1Mbit |
バックプレーン帯域幅 | 3.2Gbps | 52Gbps |
MACアドレステーブル | 8K | 8K |
消費電力 | <8W | <8W |
SFPモデル（SW4-GUP04D-SFP2、SW4-GUP08D-SFP2）は、ギガビット電気ポートにSFPポートを追加し、長距離光ファイバ伝送を実現します。主なパラメータは以下のとおりです。
パラメータ | SW4-GUP04D-SFP2 | SW4-GUP08D-SFP2 |
ポート | 4ポート電気 + 2 SFP | 8ポート電気 + 2 SFP |
バッファ | 4.1Mbit | 4.1Mbit |
バックプレーン帯域幅 | 24Gbps | 24Gbps |
MACアドレス表 | 8K | 8K |
ジャンボフレーム | 10Kサポート | 10Kサポート |
SFP | DDMによる光モジュール速度の自動識別 | DDMによる光モジュール速度の自動識別 |
電源 | 二重DC 9~56V またはAC24V | 二重DC 9~56V またはAC24V |
消費電力 | <5W | <5W |
形名早見表
形番 | ポート数 | 通信速度 | 特殊形態 |
SW4-HUP05D | 5 | 100M | — |
SW4-HUP08D | 8 | 100M | — |
SW4-GUP05D | 5 | ギガビット | — |
SW4-GUP08D | 8 | ギガビット | — |
SW4-HUP16D | 16 | 100Mbps | — |
SW4-GUP16D | 16 | ギガビット | — |
SW4-GUP04D-SFP2 | 4ポート電気+2ポートSFP | ギガビット | SFPポート |
SW4-GUP08D-SFP2 | 8ポート電気+2ポートSFP | ギガビット | SFPポート |
