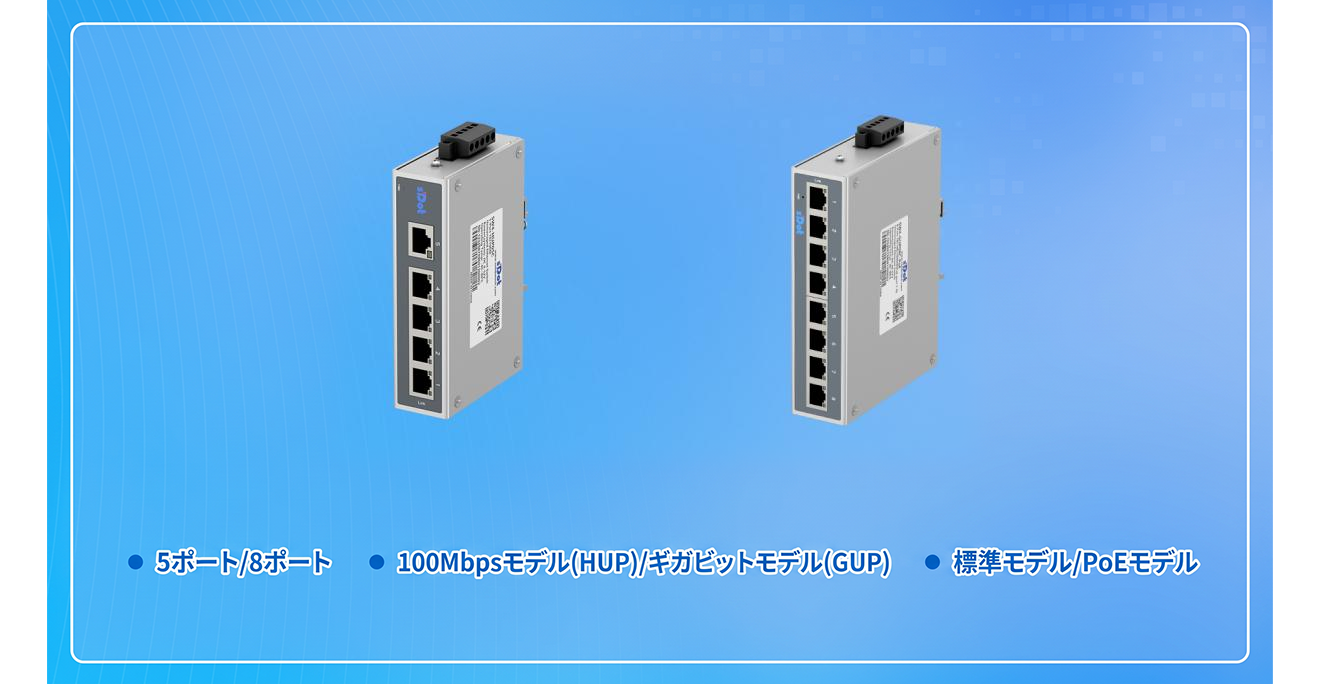

sDot製Cシリーズ アンマネージド型産業用イーサネットスイッチングハブは、小型機器のネットワーク構築、単体通信、ポイントツーポイント伝送などの産業用途に適用され、全8型式をラインナップしています。100Mbpsモデル（HUP）と1Gbpsモデル（GUP）、5ポートと8ポート、標準モデルとPOE給電モデルの全組み合わせを網羅し、設定は一切不要で、電源投入後すぐに動作します。
主要パラメータ一覧
全シリーズ共通の設計・性能指標は以下のとおりです
パラメータ項目 | 仕様 |
動作温度 | -40°C ~ +80°C |
保護等級 | IP40、アルミ合金筐体 |
取付方式 | DINレール型/壁掛型 |
冷却方式 | 自然冷却、ファンレス |
スイッチング方式 | ストアアンドフォワード、スイッチング遅延<10μs |
MACアドレステーブル | 2K |
電源入力 | DC 9~52V、5Pフェニックス端子、二重電源、逆接続保護 |
消費電力 | 標準モデル消費電力<3W ；POEモデル消費電力<125W |
EMC | IEC 61000-4-2/3/4/5/6/16 |
機能 | 全二重/半二重オートネゴシエーション、MDI/MDI-X自動認識、ストアアンドフォワード |
100Mbpsモデルと1Gbpsモデルの選び方
100Mモデル（SW4-HUP05C/SW4-HUP08C）は、PLC、インバータ、HMIなど一般の産業用制御機器の通信ニーズに対応します。これらの機器自体の通信帯域は多くが10Mbps以下であるため、100Mスイッチングハブで十分に満たせます。ギガビットモデル（SW4-GUP05C/SW4-GUP08C）は、ビジョンシステム、大量データ収集、上り集約など、より高い帯域幅を必要とする用途向けです。両者の主な違いは以下のとおりです。
100Mタイプ（HUP） | ギガビットタイプ（GUP） | |
ポート 速率 | 10/100Mbps | 10/100/1000Mbps |
バッファ | 768 Kbit | 2 Mbit |
バックプレーン 帯域幅 | 1 Gbps | 14 Gbps |
標準 アプリケーション | 100M→PLC/HMI/インバータ | ギガビット→ビジョンカメラ/データ収集/上り集約 |
二、標準タイプとPOEタイプの選び方
Cシリーズの標準タイプとPOEタイプは、産業用設計（広温度範囲、IP40、二重電源、EMC）において完全に同一であり、差異は給電方式に集約されます。
標準タイプ | POEタイプ | |
電源 入力 | DC 9~52V | DC 48~57V |
POE 標準 | — | IEEE 802.3af（最大15.4W）/ 802.3at（最大30W）、ポート自動認識 |
POE 給電ピン | — | V+（1、2ピン） V-（3、6ピン） |
本体 消費電力 | <3W | ≤125W（POE出力含む） |
ポート 表示灯 | 緑（リンク/データ） | 緑（リンク/データ）+ 黄橙色（POE給電状態） |
適用 シーン | PLC、インバータ、HMIなど給電不要のイーサネット機器を接続 | IPカメラ、無線AP、ビジョンカメラなど給電が必要な端末を接続し、イーサネットケーブルを介してデータと電力を伝送 |
POEモデルは標準モデルの全ポート数（5ポート/8ポート）と速率（100M/1000M）の組合せをカバーします。選定時の手順は2ステップのみです。まず機器数に応じてポート数と速率を決定し、次に端末にPOE給電が必要かどうかを判断します。
型式早見表
型式 | ポート数 | 速率 | 供給電圧 | POE |
5 | 100M | 9~52V | — | |
8 | 100M | — | ||
5 | ギガビット | — | ||
8 | ギガビット | — | ||
5 | 100M | 48~57V | 802.3af/at | |
8 | 100M | 802.3af/at | ||
5 | ギガビット | 802.3af/at |
8 | ギガビット | 802.3af/at |
