EtherNet/IPプロトコルI/OユニットのディップスイッチまたはソフトウェアによるIPアドレス変更の詳細解説

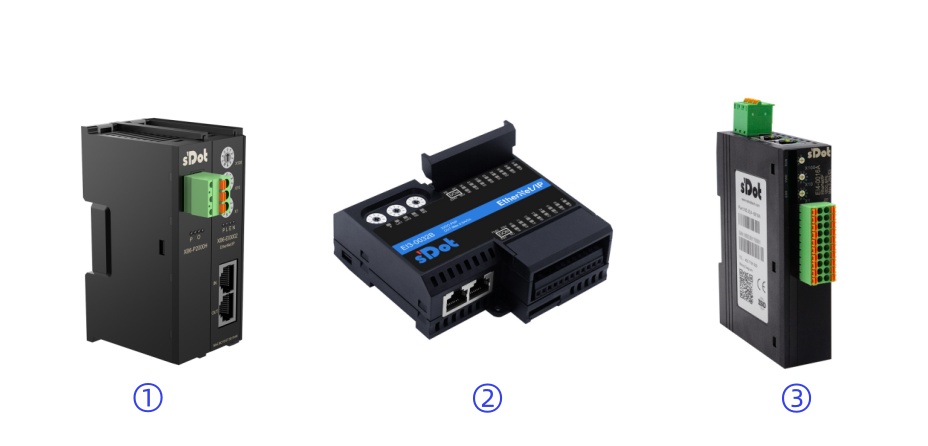

図①実点科技EtherNet/IPスライス型I/Oバスカプラセット XB6-EI2002ST

図②実点科技EtherNet/IP横型I/O EI3-0032B

図③実点科技EtherNet/IP縦型I/O EI4-0016A

実点科技は現在、EtherNet/IPプロトコルに対応するI/Oユニットとして、スライス型I/O、横型I/O、縦型I/Oの3種類を提供しています。これらのユニットの出荷時のデフォルトIPアドレスはいずれも192.168.0.120です。本文では、スライス型I/Oユニットを例に、ディップスイッチまたはIP Setting Toolソフトウェアを使用してIPアドレスを変更する方法を詳しく説明します。

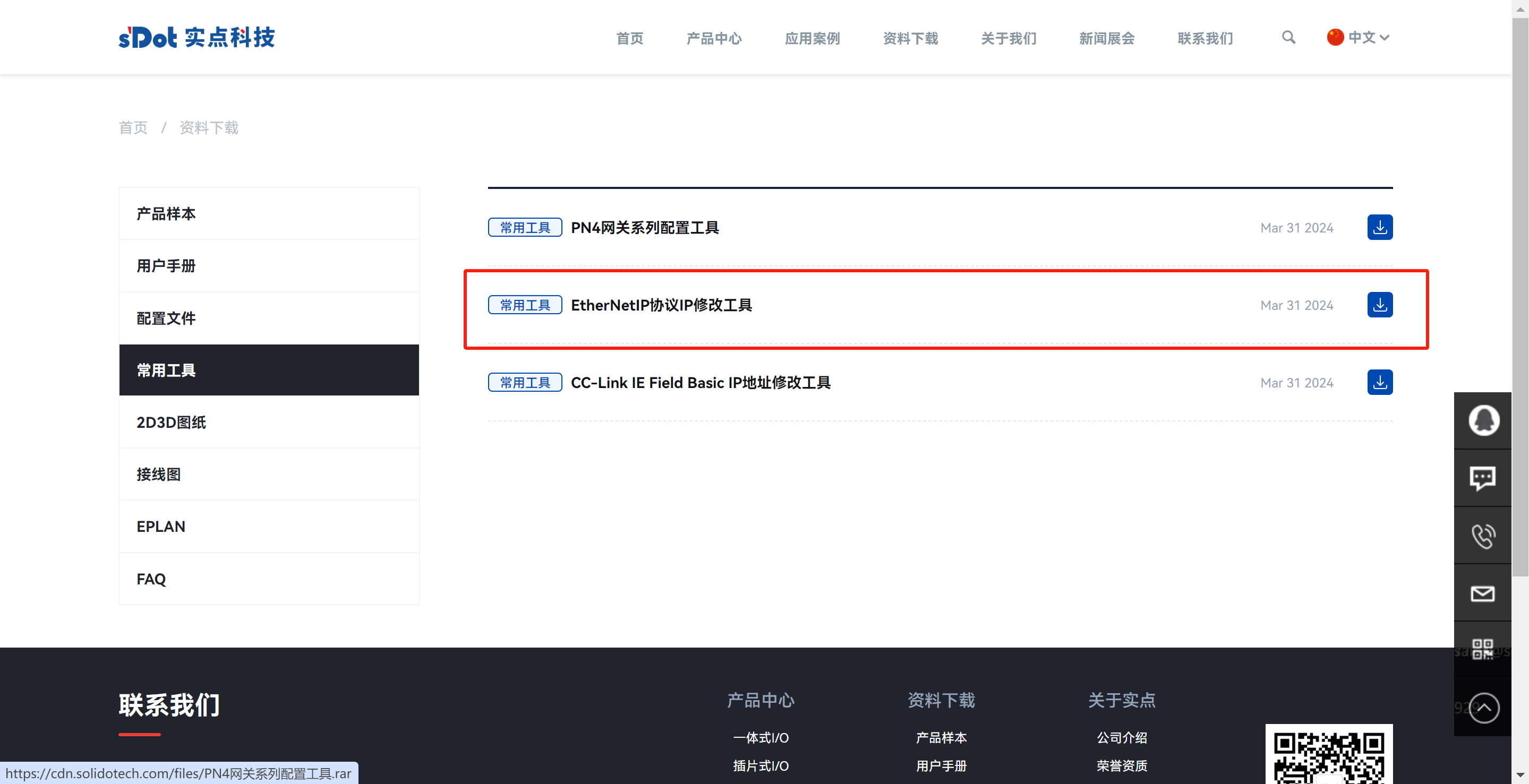

IP Setting Toolソフトウェアは実点科技公式サイトからダウンロードして使用できます

一、ディップスイッチによるIPアドレスの変更

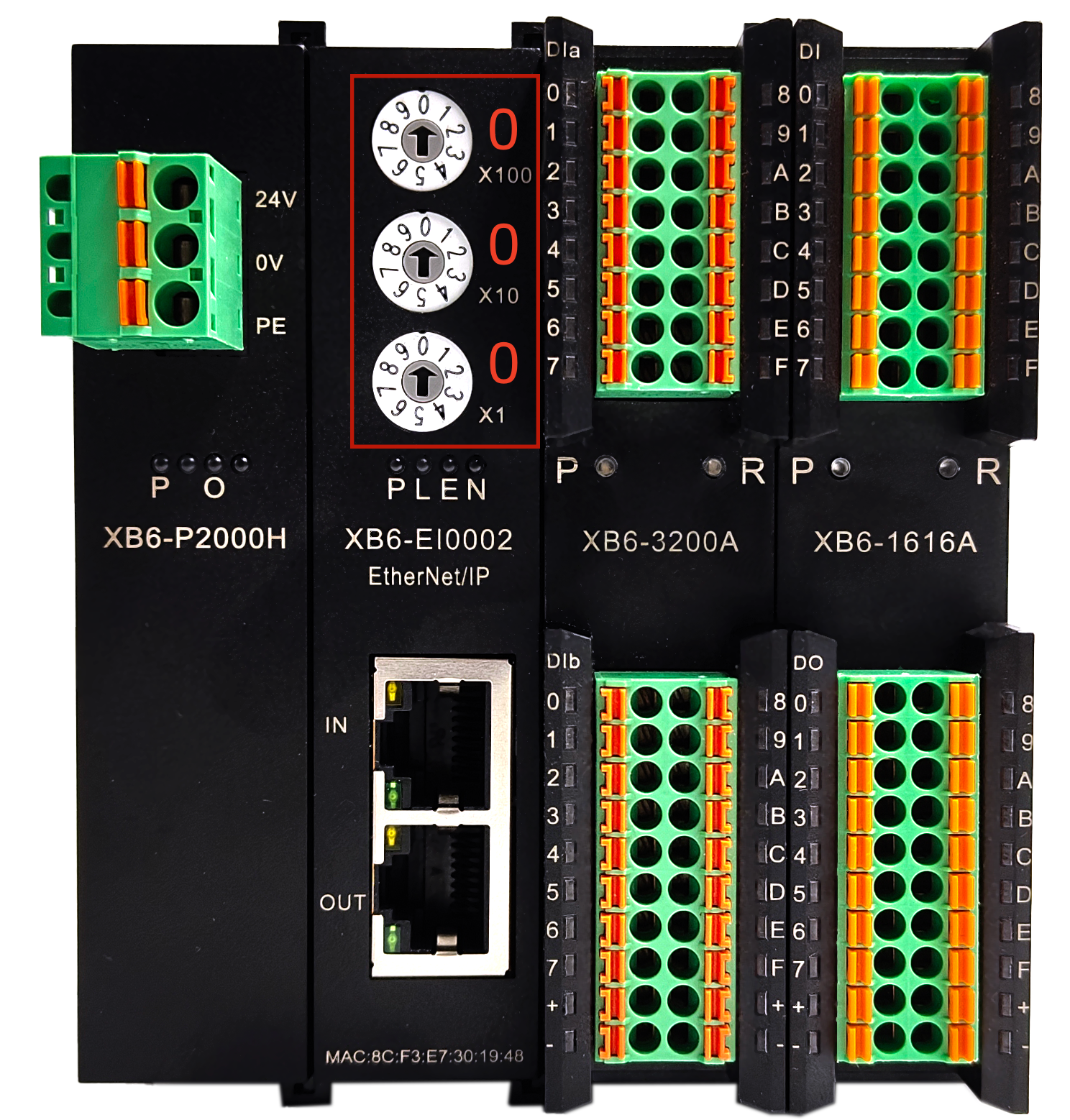

下図に示すように、バスカプラ上の3つのディップスイッチの初期位置は000です

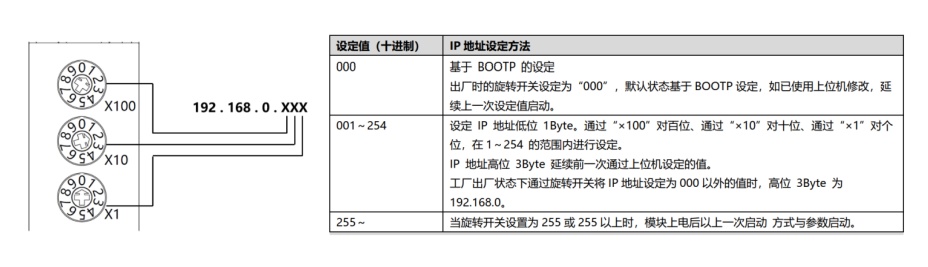

下図の説明の通り、ディップスイッチではIPアドレスの最終セグメントのみ変更できます

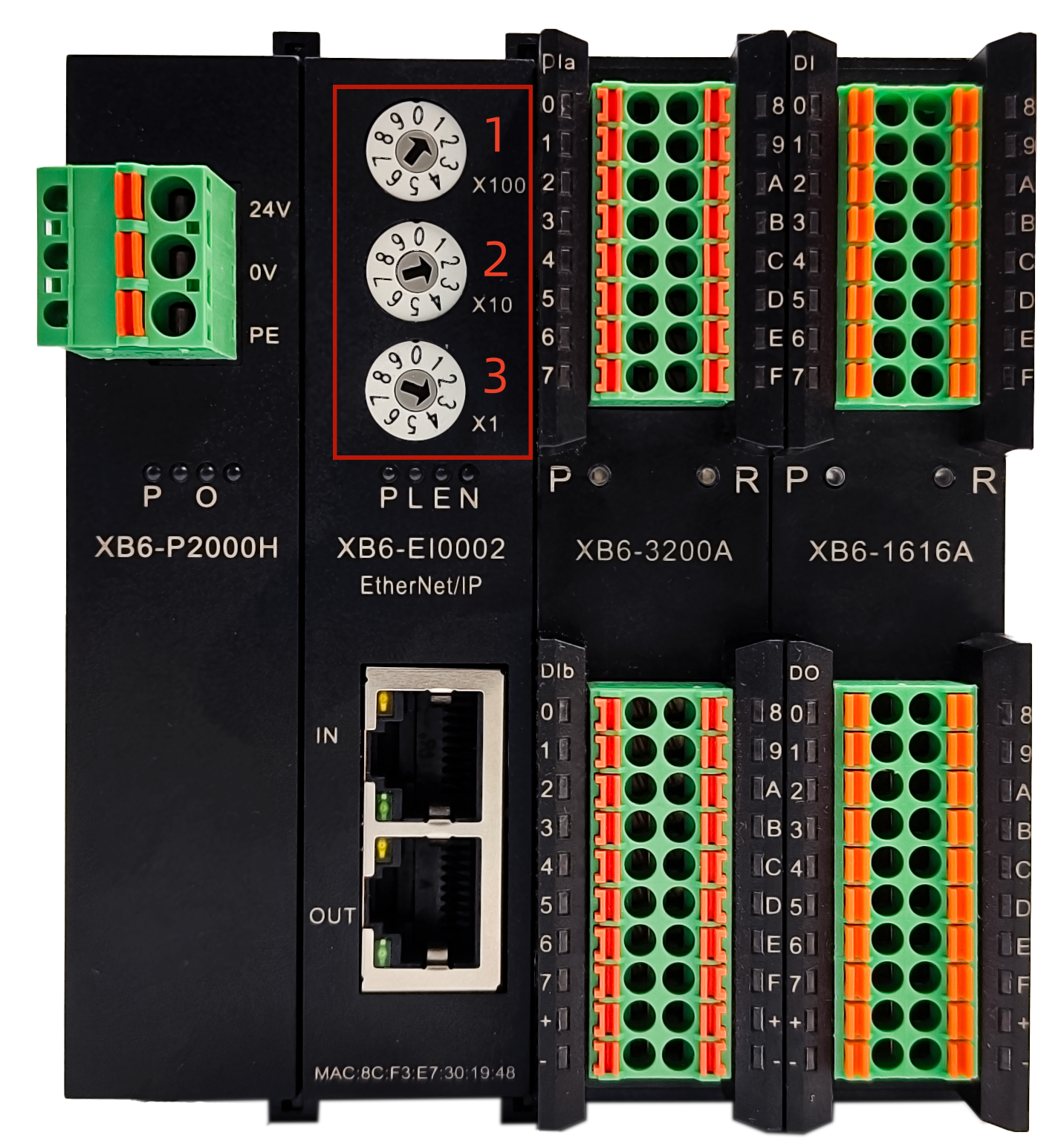

【例】初期値192.168.0.120の状態からロータリディップスイッチを回し、上から順に1（x100）、2（x10）、3（x1）に設定すると、下図に示すようにIPアドレスは192.168.0.123になります

注：IPアドレスの最終セグメントはディップスイッチの設定に従います（000を除く）。ディップスイッチの優先度はIP Setting Toolソフトウェアの設定より高くなります

二、IP Setting ToolソフトウェアによるIPアドレスの変更

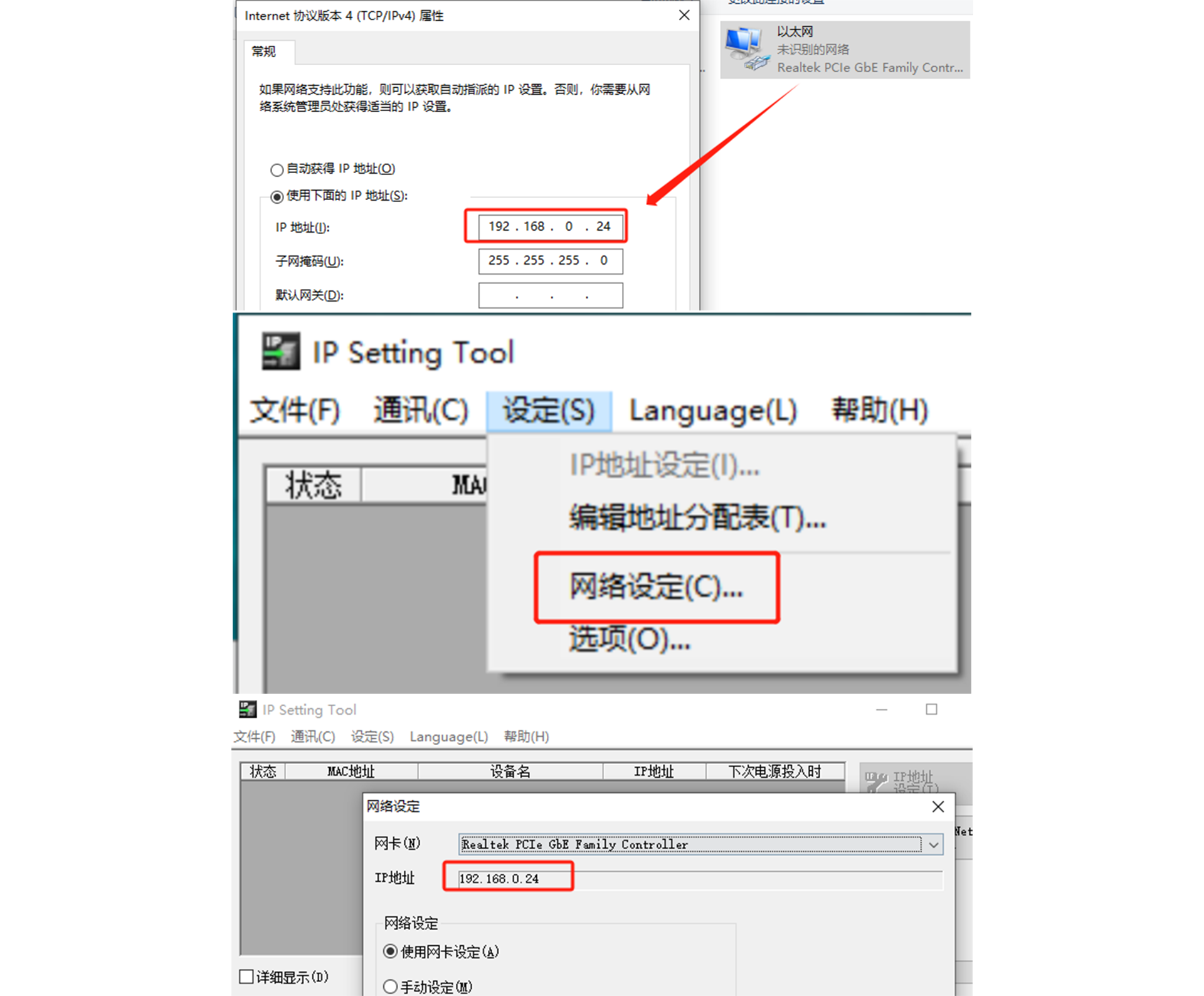

【1】IP Setting Toolツールを開き、本機のネットワークカードを選択します

注：IP Setting Toolは同一ネットワークセグメント上のデバイスしかスキャンできないため、パソコンのネットワークセグメントをEtherNet/IP I/Oユニットと同じにする必要があります

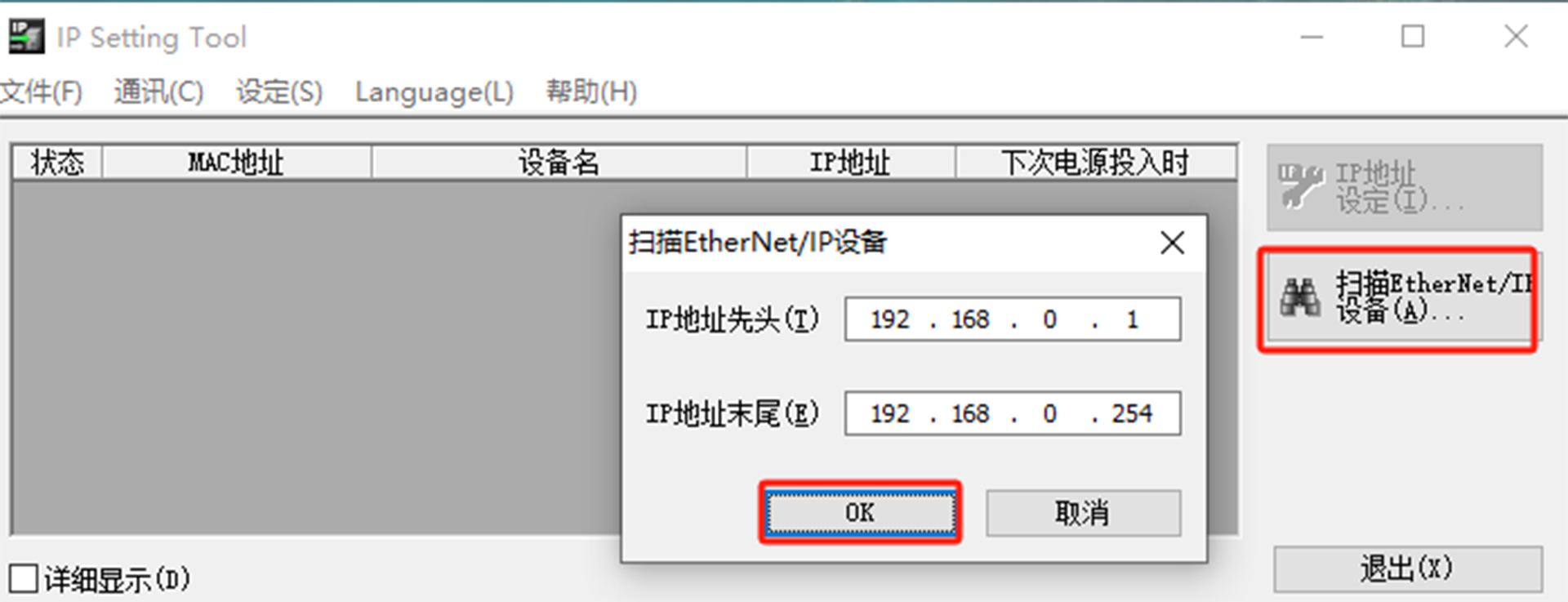

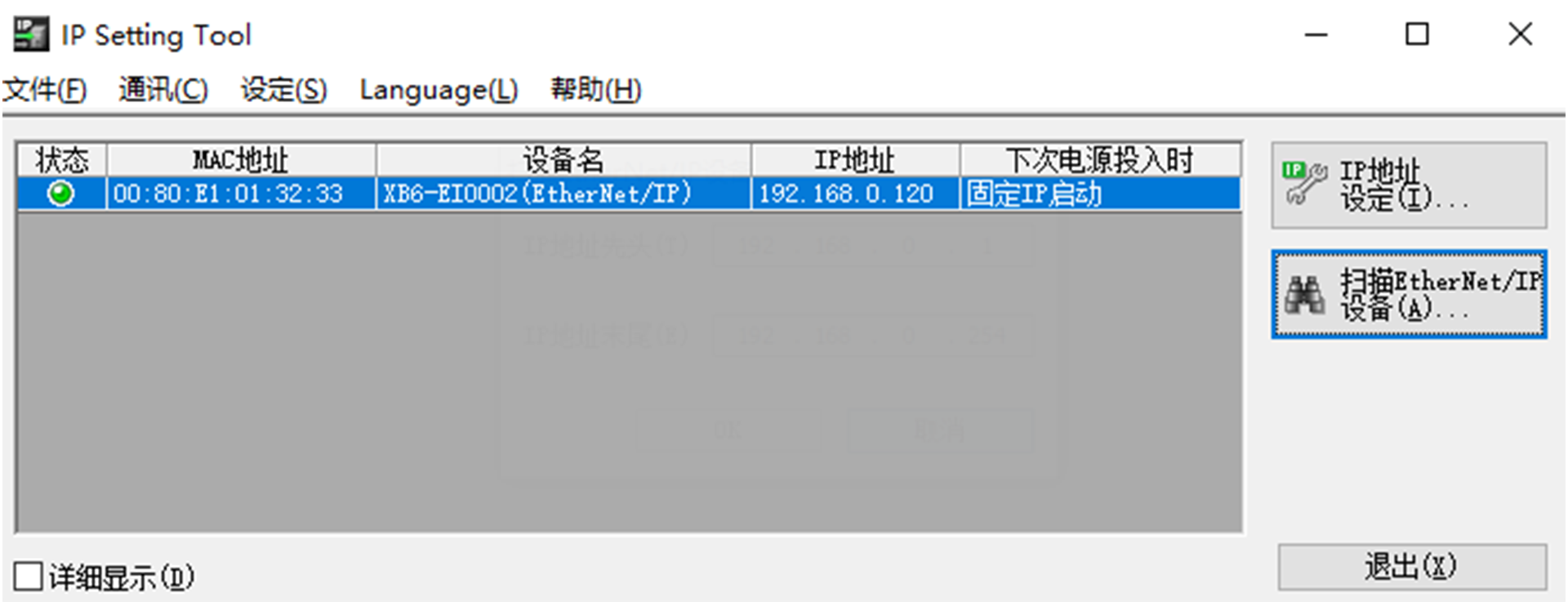

【2】EtherNet/IPデバイスをスキャンします

デフォルトのIPアドレスは192.168.0.120で、ディップスイッチはデフォルトの000のままで変更する必要はなく、そのままツールで変更できます

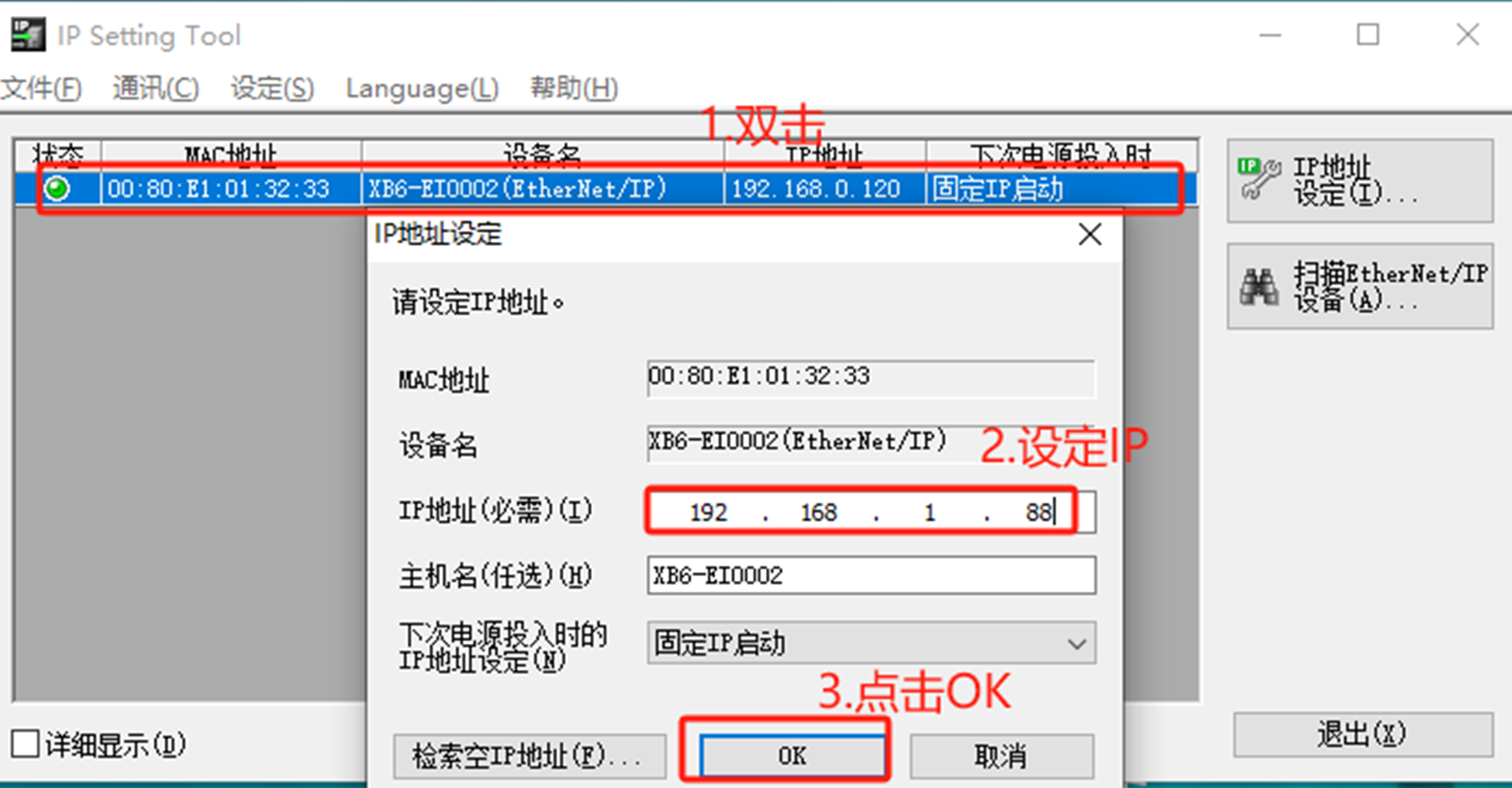

IPアドレスを192.168.1.88に変更する方法は下図の通りです

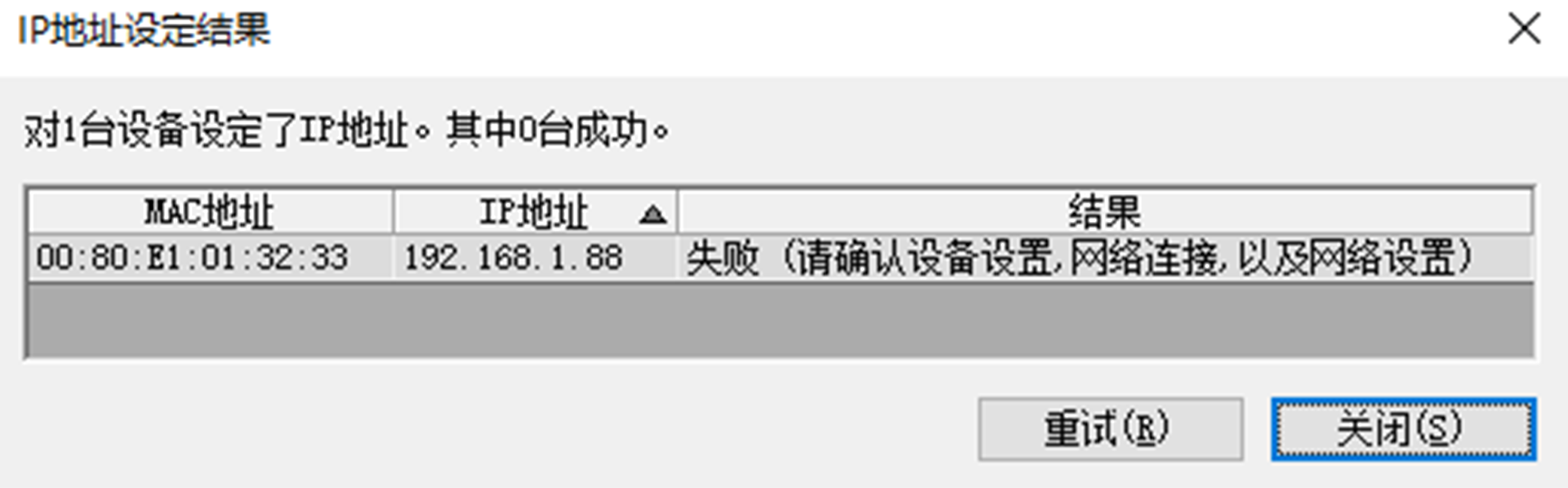

セグメント間のIPアドレスを変更すると、画面に以下の情報が表示されます

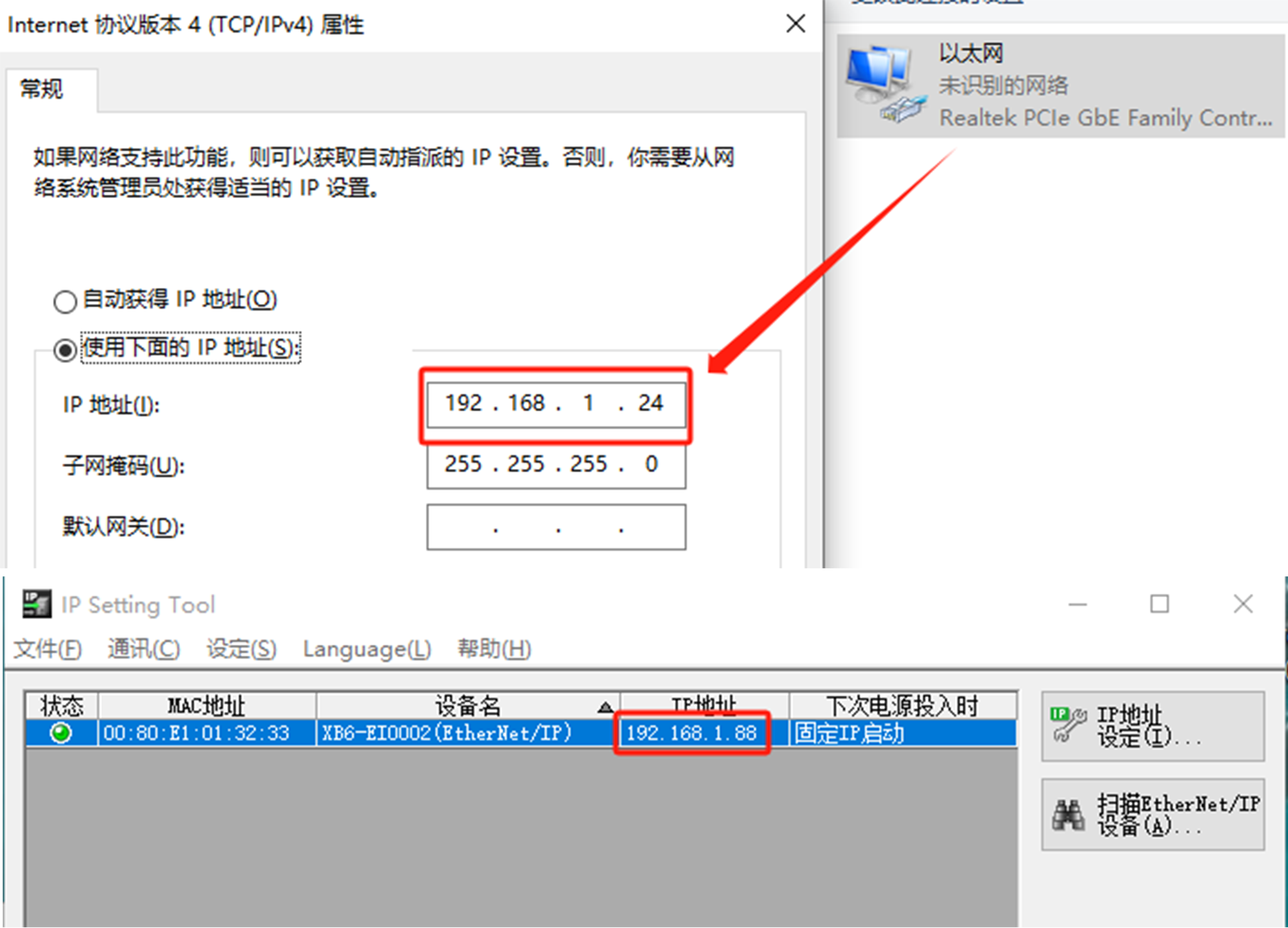

この情報が表示された場合、通常はIPの変更が正常に完了しています。「失敗」と表示されるのは、ソフトウェアがセグメント間スキャンに対応していないためです。この場合、パソコンのネットワークセグメントを新しいIPアドレスのセグメントに変更してから、再度デバイスをスキャンしてIPの変更が成功したかどうかを確認できます

三、操作の注意点

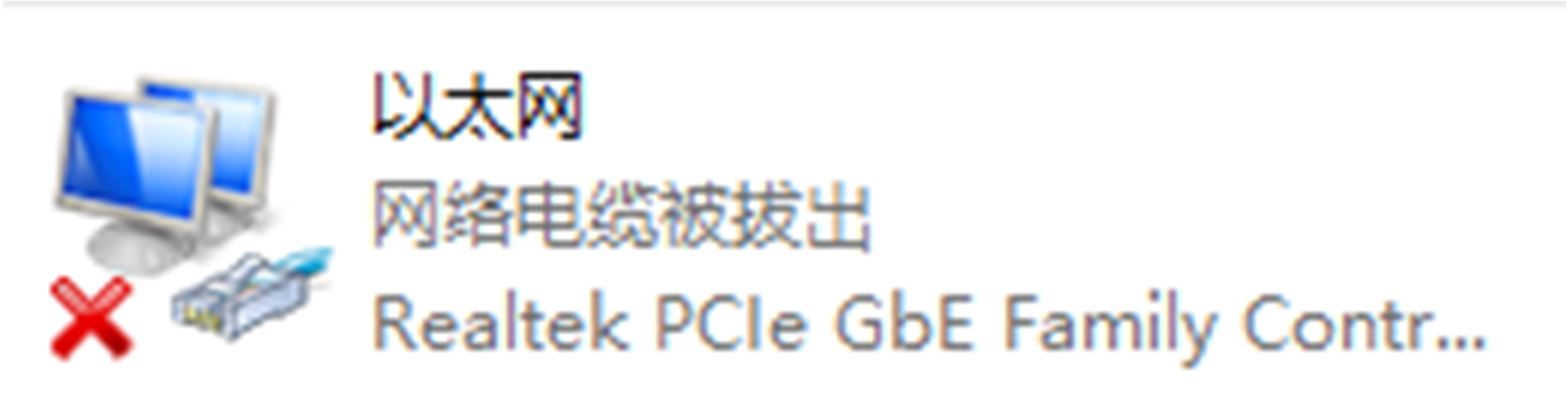

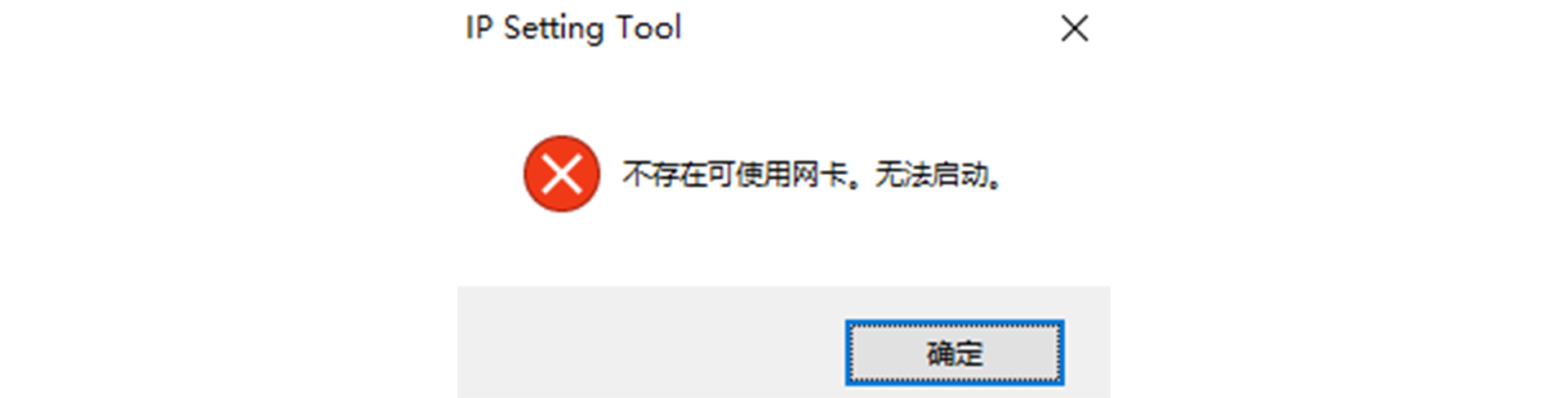

【1】使用可能なネットワークカードが存在しないため、起動できません

解決方法：一般的にはパソコンがユニットに接続されておらず、LANケーブルが不通であることが原因です。再接続すれば解決します。

【2】パソコンのネットワークカードとEIPユニットが同一ネットワークセグメントにあるにもかかわらず、ユニットがスキャンできない

解決方法：ディップスイッチが000の位置にあり、IPが有効化されていない可能性があります。任意のディップスイッチを回してユニットの電源を再投入し、再スキャンしてください。
