実点科技 6ポートEtherCATブランチユニット製品紹介

SW4-ECP06は実点科技の6ポートEtherCATブランチユニットで、1つの入力ポートと5つの出力ポートによる柔軟なネットワーク構築をサポートし、主流EtherCATマスタデバイスと互換性があります。スター型、ツリー型、または混合トポロジ構造を構築でき、複数デバイスの同期制御や複雑なネットワーク拡張のニーズに適しています。

6つのRJ45インタフェースを備え、スイッチングハブのカスケード機能をサポートします。

高性能なEtherCAT ASIC通信チップを採用し、高速に処理します。

コンフィグレーションが簡単で、各社の主流EtherCATマスタをサポートします。

電源システムは逆接続防止と短絡保護をサポートします。

一、製品特長

マルチポートカスケード拡張

6つのRJ45インタフェース（入力1、出力5）を備え、分岐ユニットのカスケード接続をサポートし、大規模なネットワーク拡張を実現します。

高精度クロック同期

DC基準クロック機能を内蔵し、ネットワーク全体のデバイス信号の同期精度を1μs以下に確保します。高いリアルタイム性が求められる制御シーンに適しています。

プラグアンドプレイ設計

ネットワークポート活線挿抜機能をサポートし、デバイス交換時に停止する必要がなく、システムのメンテナンス効率を向上させます。

二、適用例

ウエハ自動搬送システム

ウエハ自動搬送システムでは、マスタ局はSW4-ECP06を介して複数のサーボドライバと視覚位置決めユニットを接続します。DCクロック同期機能を利用することで、マスタ局は各デバイスの動作を正確に協調させ、ロボットアームの把持・配置動作の精度を確保します。また、分岐ユニットのカスケード接続能力により、デバイスを数十ノードまで拡張でき、高密度な生産ラインのニーズに対応します。

新エネルギー電池モジュール検査ライン

電池モジュールの充放電テスト工程において、SW4-ECP06はツリー型ネットワークトポロジを構築し、マスタ局は分岐ユニットを介して複数台のテスタの検査データをリアルタイムで収集します。活線挿抜特性により、テスタの迅速な交換が可能となり、生産ラインの停止時間を削減します。

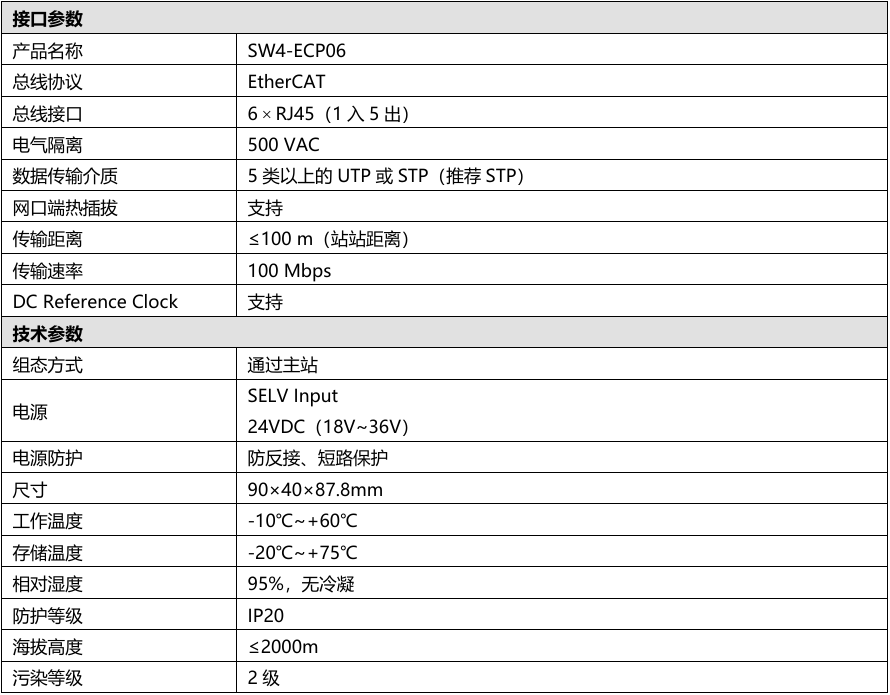

三、パラメータ一覧

以上が実点科技の6ポートEtherCATブランチユニットSW4-ECP06の製品紹介です。ご覧いただきありがとうございました。
