シーメンスPLCに複数のXB6-PN2002STを接続する場合、対応する局に正しく素早くデバイス名を割り当てる方法

PROFINET通信はデバイス名でスレーブ局にアクセスします。オンラインおよび現地でお客様をサポートする際、ネットワーク内や同一デバイス内に複数のXB6-PN2002STスレーブ局が存在し、各スレーブ局に搭載されているユニットが異なり、実現する機能も異なることがわかりました。このような場合、対応するスレーブ局に正しくデバイス名を割り当てる必要があります。

多くのエンジニアは、コンフィグレーションの割り当て時に誤って割り当てたり、割り当て時に電源を切ってユニットを残してしまったりすることがあり、これでは調査もしづらく、作業効率にも影響します。以下では、正確かつ迅速に割り当てる2つの方法をご紹介します。

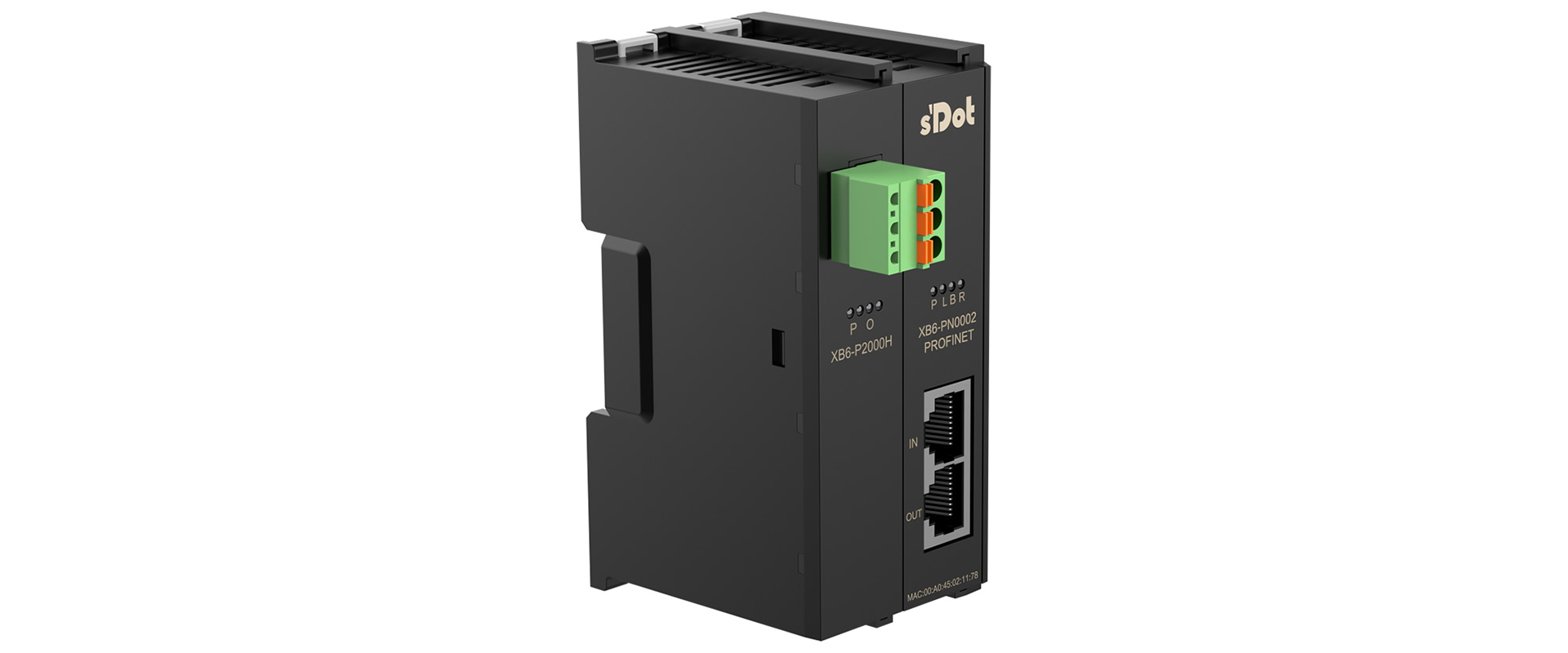

🔼実点科技XB6-PN2002ST（PROFINETプロトコルバスカプラセット）

一、

1、TIAポータルのネットワークビューにXB6-PN0002ユニットをドラッグし、実際に組み立てたユニットの型番順序に従って正しくI/Oを追加します。

2、XB6-PN0002を右クリックし、デバイス名割り当てをクリックします。

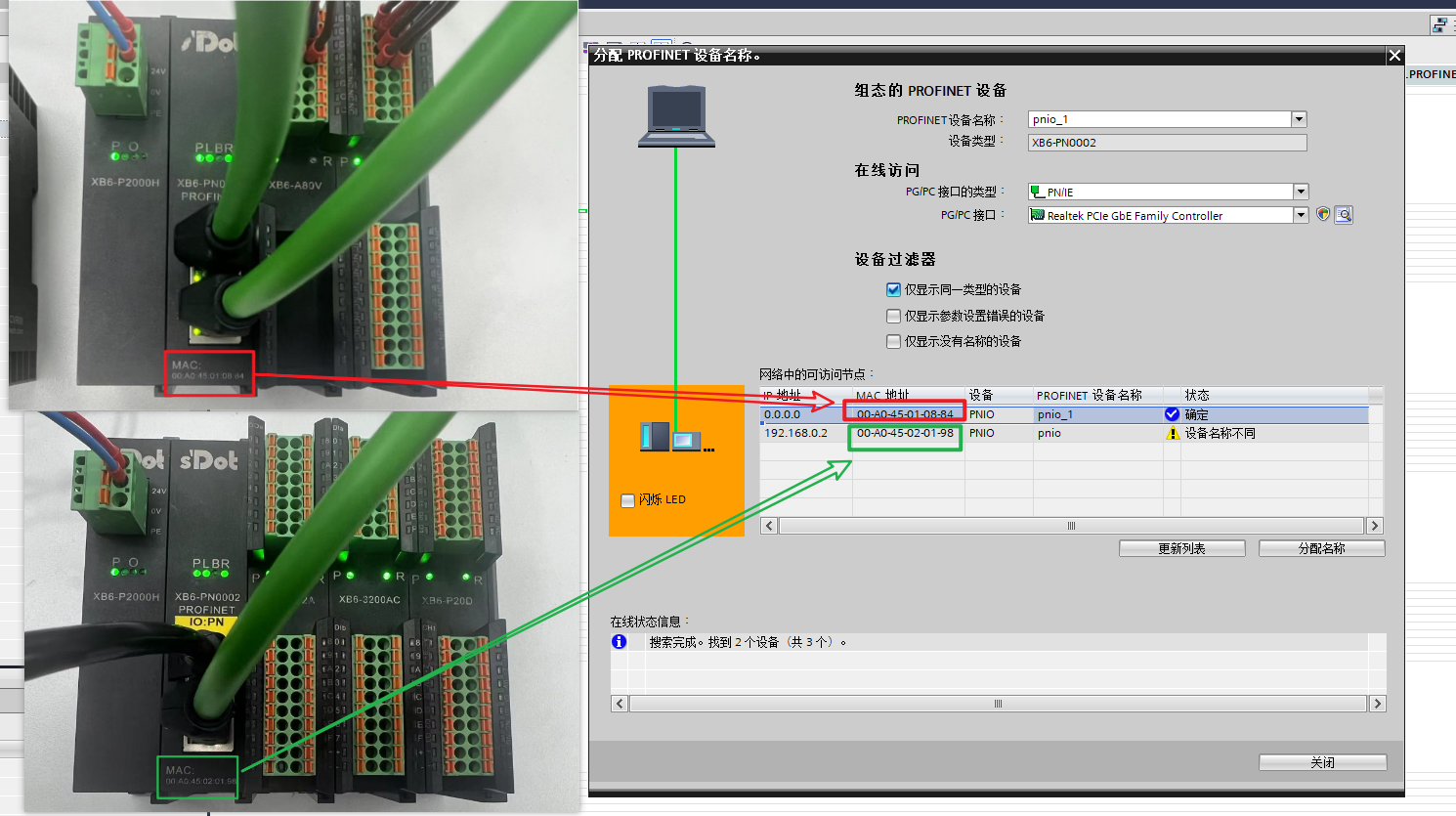

3、一覧を更新をクリックし、ユニットのネットワークポート下部に表示されているMACアドレスを確認し、一覧を更新でスキャンされたデバイスのMACアドレスと一致していることを確認します。

4、割り当てをクリックします。

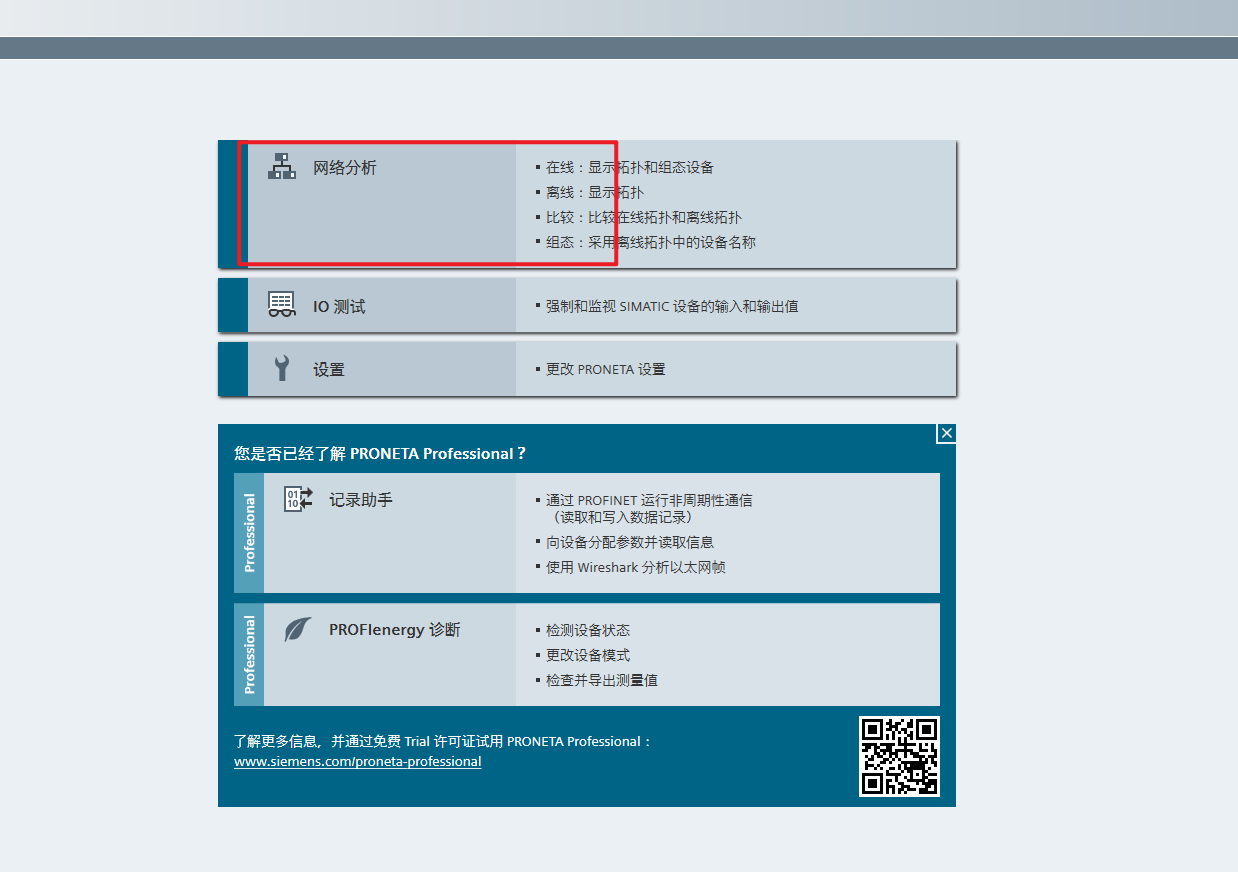

二、シーメンスのPROFINET Network Analyzerコンフィグレーション・診断ツールでデバイス名を割り当てます。LANケーブルでPCとユニットを直接接続して割り当てを行います——

1、ソフトウェア左上の更新ボタンをクリックし、ネットワーク内のPROFINETプロトコルデバイスにアクセスします。

2、検索されたユニットのMACアドレスが、ユニットのネットワークポート下に記載されたMACアドレスと一致しているか確認します。

3、名称欄をダブルクリックし、デバイス名を入力します（大文字小文字は区別されません）。Enterキーを押すと割り当てが完了します。

この方法は、PNバスカプラが故障して交換が必要な場合にも適用できます。新しいPNバスカプラのデバイス名を以前のデバイス名に割り当てるだけで、運転を復旧できます。
